Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
295
4.3.15 Misure di distanza dei piedi della macchina e degli angoli fissi di trasporto CS
4.3.15.1 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di
trasporto del trasporto singolo CS
4

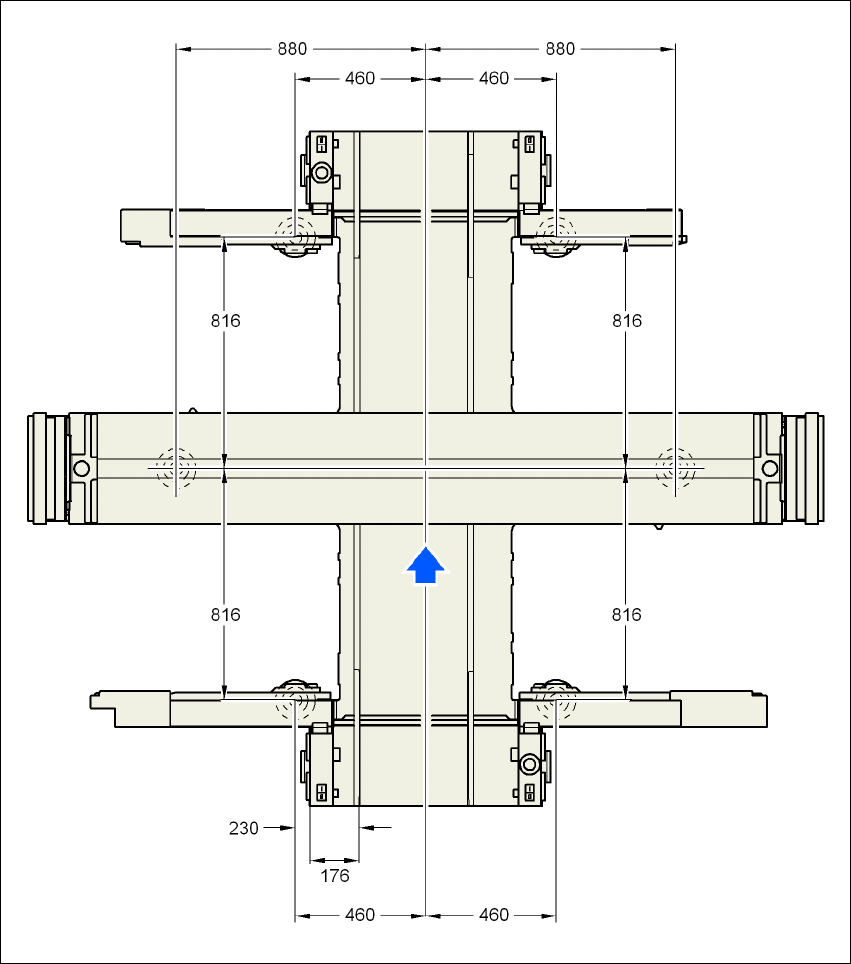

Fig. 4.3 - 22 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di trasporto
del trasporto singolo CS in millimetri
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
296
4.3.15.2 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di
trasporto del trasporto singolo CS
4
Fig. 4.3 - 23 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto
del trasporto singolo CS in millimetri
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
297
4.3.15.3 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di
trasporto del trasporto doppio CS
4

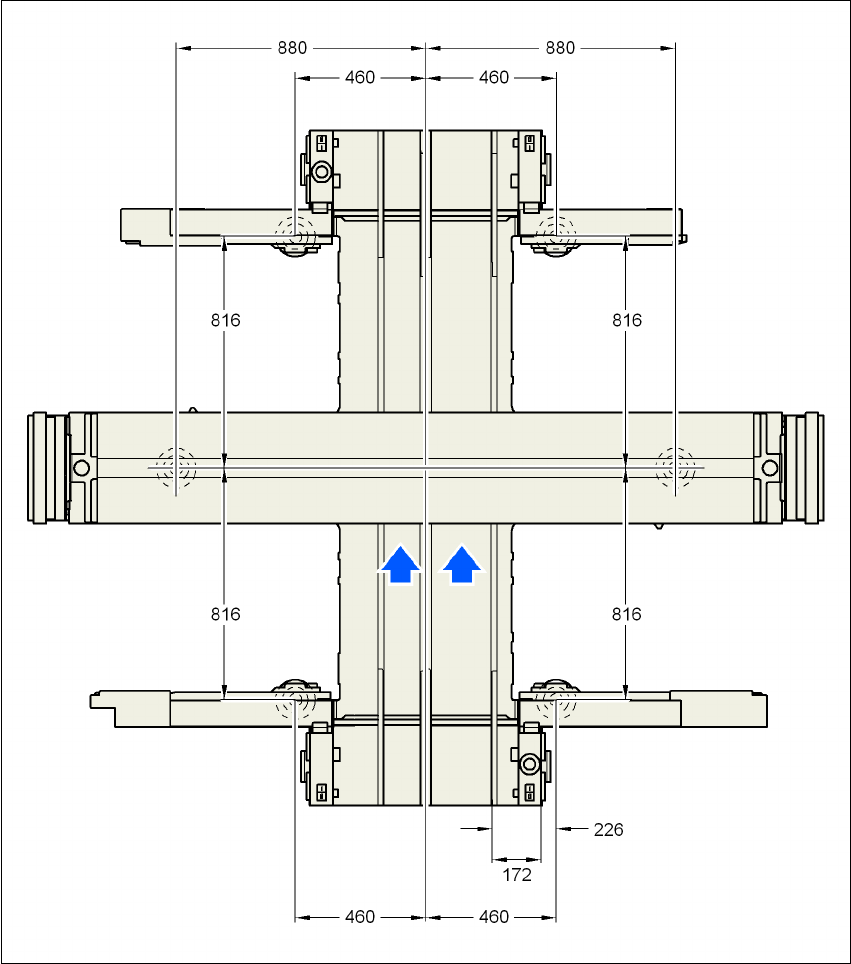

Fig. 4.3 - 24 Misure di distanza dei piedi della macchina e dell'angolo destro fisso di trasporto
del trasporto doppio CS in millimetri
