Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico 299 4.3.15.5 Mis ure di dist anza dei…

100%1 / 496
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
298
4.3.15.4 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di
trasporto del trasporto doppio CS
4
Fig. 4.3 - 25 Misure di distanza dei piedi della macchina e dell'angolo sinistro fisso di trasporto
del trasporto doppio CS in millimetri
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
299

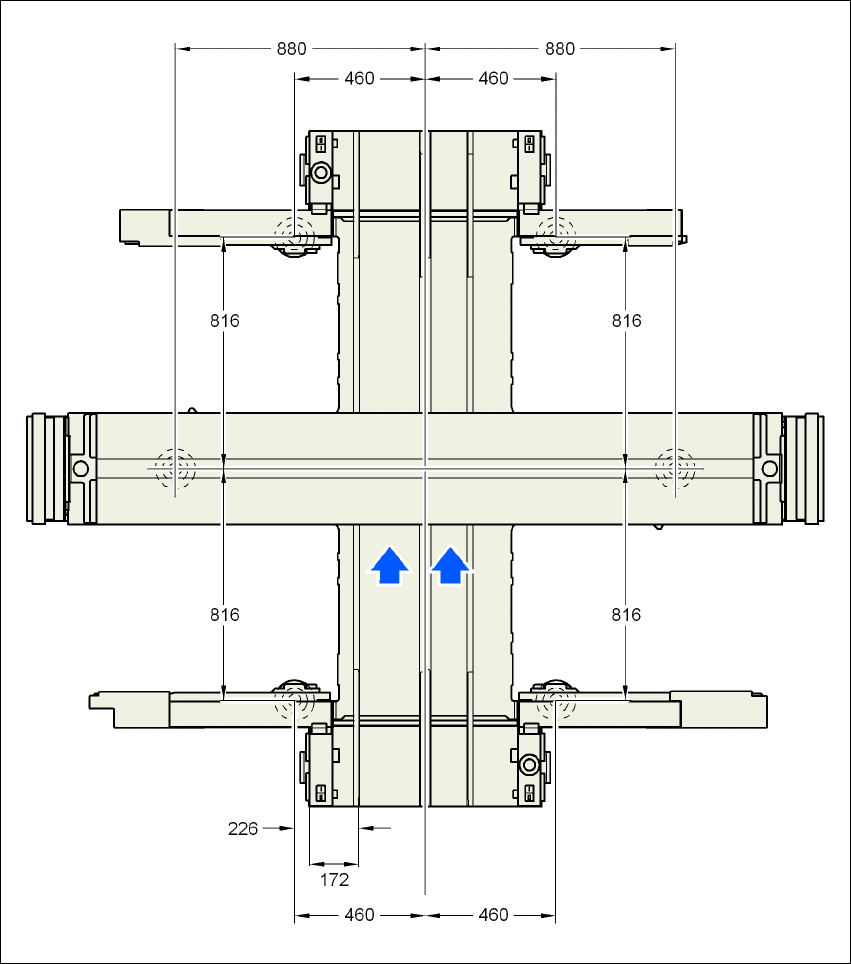

4.3.15.5 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAVM
4
4
4
4
Fig. 4.3 - 26 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAVM in millimetri
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
300
4.3.15.6 Misure di distanza dei piedi della macchina del dispositivo automatico e SAV
4
4
4
4
Fig. 4.3 - 27 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAV in millimetri
