4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X 4.3 Installazione del dispositivo automatico A par tire dalla versione di software SR .605.xx Edizione 07 /2008 IT 300 4.3.15.6 Misure di dist anza d…
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
299
4.3.15.5 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAVM
4
4
4
4

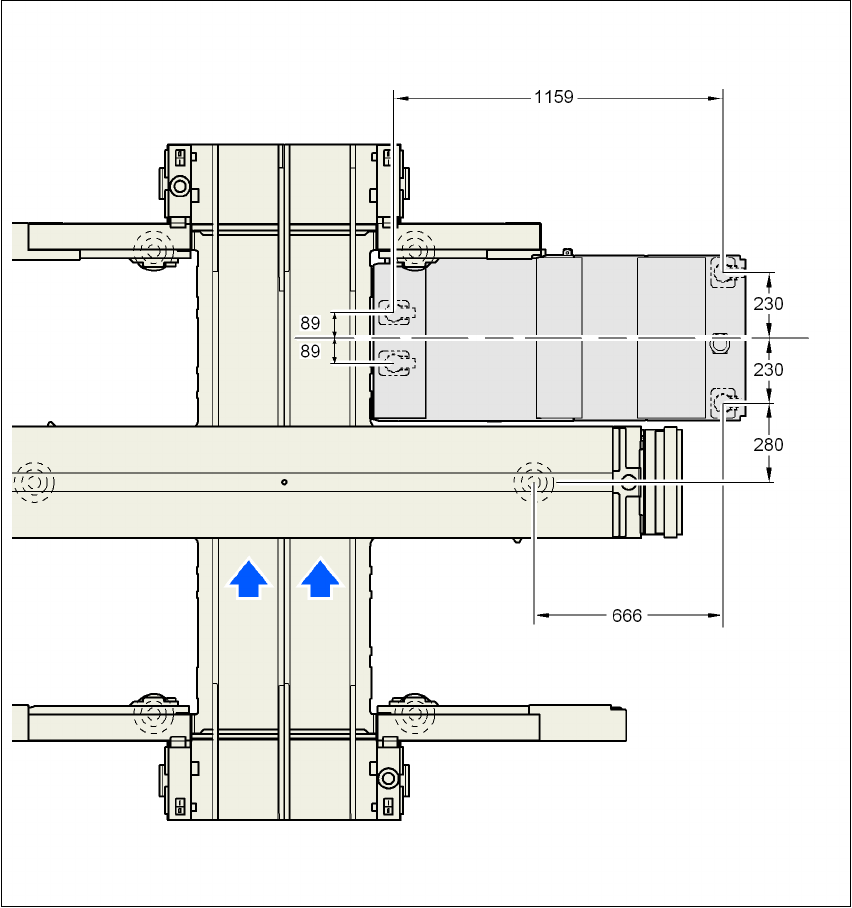

Fig. 4.3 - 26 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAVM in millimetri
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
300
4.3.15.6 Misure di distanza dei piedi della macchina del dispositivo automatico e SAV
4
4
4
4

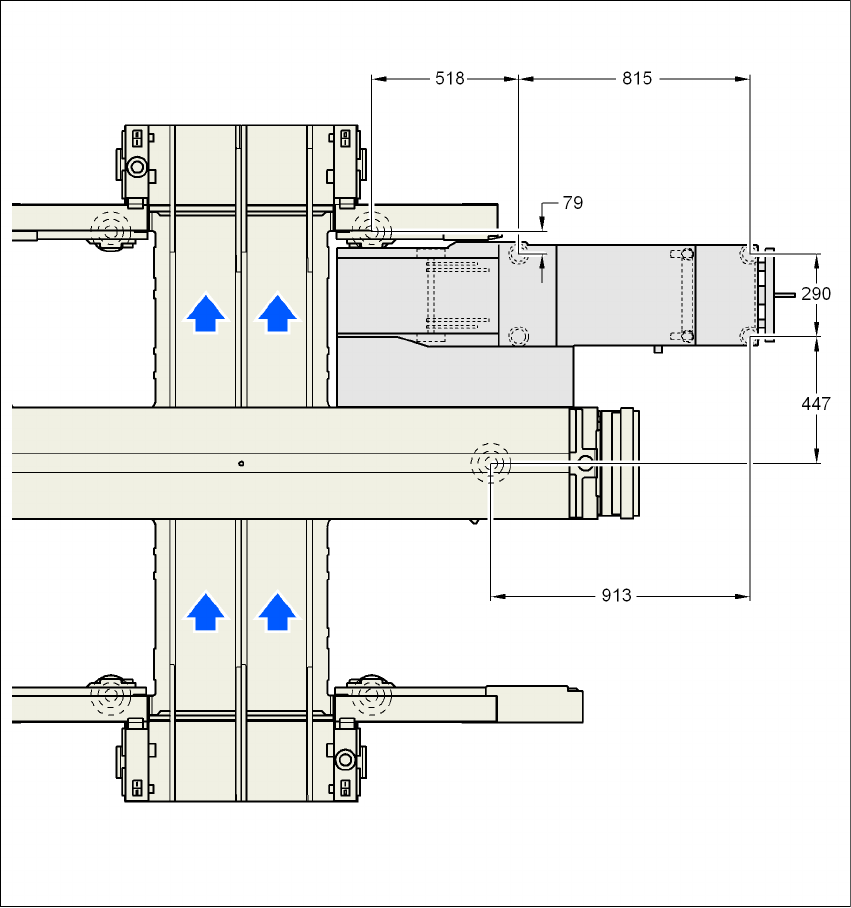

Fig. 4.3 - 27 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAV in millimetri
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
301
4.3.16 Integrare il dispositivo automatico nella linea
→ Rispettare le indicazioni d'avvertenza descritte nella sezione 4.3.2, pagina 255.
→ Troverete attrezzi e dispositivi ausiliari nella sezione 4.3.3
, pagina 256.
4.3.16.1 Posizionare l'elevatore a forca
4

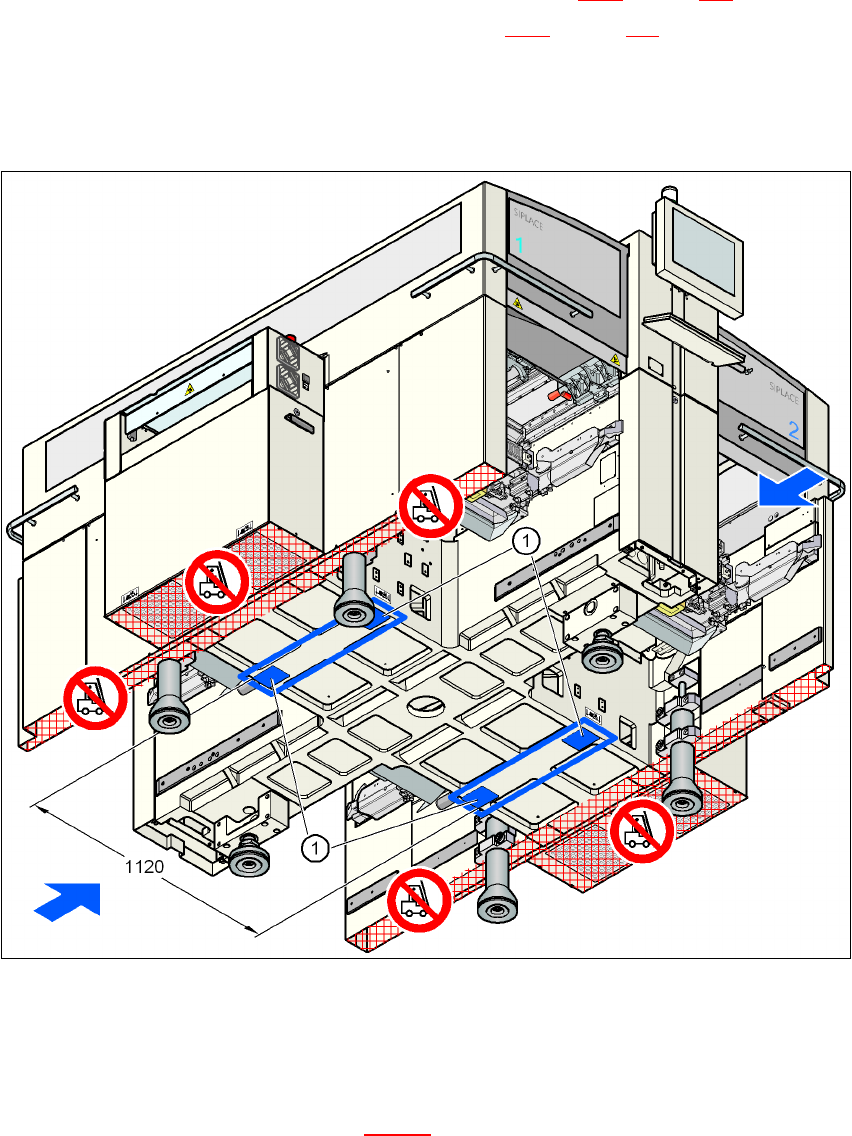

Fig. 4.3 - 28 Superfici d'appoggio - forca trasversale rispetto alla direzione di trasporto del circuito stampato
(1) Superfici d'appoggio per la forca dell'elevatore a forca
→ Posizionare l'elevatore a forca trasversalmente rispetto alla direzione di trasporto del circuito
stampato ed aprire la forca così che la superficie d'appoggio del dispositivo automatico poggi
uniformemente sulla forca (vedi Fig. 4.3 - 28
).
