4.3.19 Eliminare gli agenti protettivi anticorrosione dai binari guida
Prima della consegna, i dispositivi automatici sono stati trattati con un agente protettivo anticorro-
sione.
ATTENZIONE 4
– Eliminare quindi la protezione anticorrosione da tutti gli assi e cuscinetti quando si spostano
per la prima volta gli assi della macchina durante la messa in esercizio.
– Ingrassare tutti gli assi e cuscinetti con il grasso descritto nel manuale di manutenzione.
Se l'agente protettivo anticorrosione di mescola al grasso dei cuscinetti degli assi, ne può conse-
guire una notevole riduzione della durata dei cuscinetti e dei binari guida.
ATTENZIONE 4
Quando si puliscono i binari guida e le scale non si deve assolutamente far penetrare alcol nel
carrello guida. L'alcol distrugge il grasso dei cuscinetti nel carrello guida.
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
308
4.4 Adattamento del carrello CO all'altezza di trasporto CS
4.4.1 Adattamento del carrello CO SIPLACE serie X all'altezza di trasporto CS
Si può impostare il carrello CO per i caricatori X con alcune mosse alle seguenti altezze di tra-
sporto dei circuiti stampati:
830 mm ± 15 mm (altezza standard), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (altezza SMEMA) 4
4

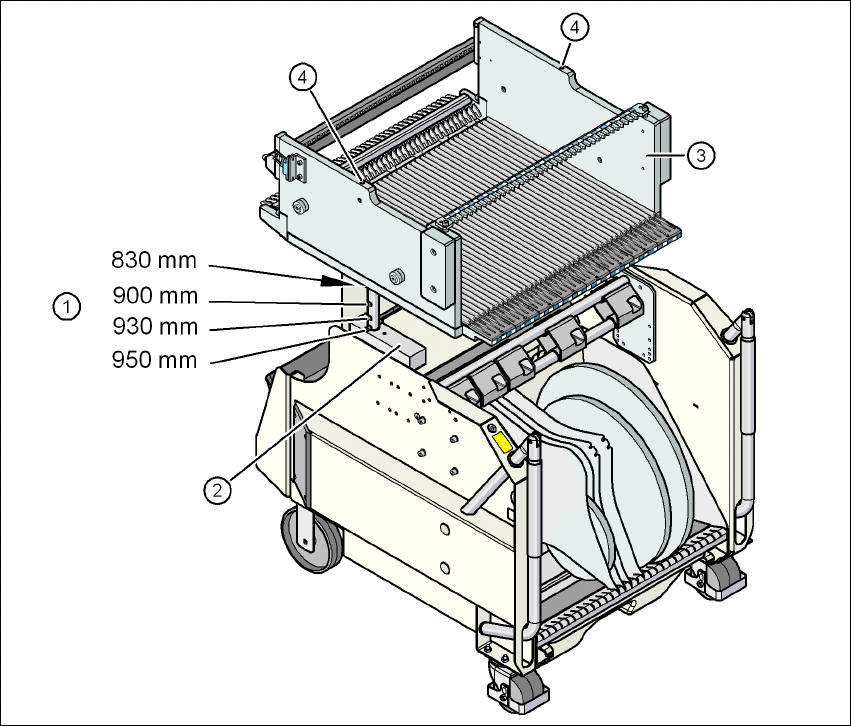

Fig. 4.4 - 1 Carrello CO (SIPLACE serie X) con un'altezza di trasporto CS di 950 mm
(1) Fori per le altezze di trasporto CS 900, 930 e 950 mm nelle colonne di guida.
All'altezza di trasporto di 830 mm, il tavolo CO poggia sul ceppo (2).
(2) Ceppo
(3) Tavolo CO
(4) Fori M8 per il fissaggio del supporto di montaggio
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
309
4.4.1.1 Indicazioni di pericolo
AVVERTENZA 4
Solo a tecnici dell'azienda SIPLACE
o a persone certificate è consentito spostare l'altezza del car-
rel
lo CO.
→ Rispettare le norme vigenti di prevenzione degli infortuni.
→ Togliere tutti i caricatori dal tavolo CO se si desidera spostare il tavolo CO in altezza.
4.4.1.2 Attrezzi e dispositivi ausiliari
Per l'impostazione dell'altezza del carrello CO sono necessari i seguenti attrezzi e dispositivi au-
siliari:
–Martello
– Punteruolo, 8 mm
– Supporto di montaggio (no. art. 03015976-xx)
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata almeno 80 kg
4.4.1.3 Modifica dell'altezza del carrello CO
AVVERTENZA 4
→ Togliere dal tavolo CO tutti i caricatori.
→ Per lo spostamento delle altezze montare il supporto di montaggio al tavolo CO. Si impedi-
scono così le deformazioni del tavolo CO quando si abbassa o si solleva il tavolo.
→ Fissare il supporto di montaggio (Pos. 1 nella Fig. 4.4 - 2
, pagina 310) con le due viti ad esa-
gono cavo M8 x 50 (Pos. 3 nella Fig. 4.4 - 2
, pagina 310) del tavolo CO (Pos. 4 nella Fig. 4.4
- 2, pagina 310).
→ Appendere all'anello il gancio del dispositivo di sollevamento (pos. 2 nella Fig. 4.4 - 2
, pagina
310
).
→ Sollevare leggermente il tavolo CO fino a liberare i perni tenditori a spirale (Pos. 6 nella Fig.
4.4 - 2
, pagina 310).
→ Con il punteruolo, estrarre attentamente i perni tenditori a spirale da entrambi i lati.
→ Inserire i perni tenditori a spirale nei fori all'altezza di trasporto CS desiderata (vedi Fig. 4.4 -
1, pagina 308).
