Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 4.4 Adat tamento del carrello C O all'altezza di t rasporto CS 311 4.4.2 Ada…
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
310
→ Abbassare lentamente il tavolo del carrello CO finché i perni tenditori a spirale si trovano sui
ceppi di supporto (Pos. 5 nella Fig. 4.4 - 2
).
→ Smontare il supporto di montaggio.
4

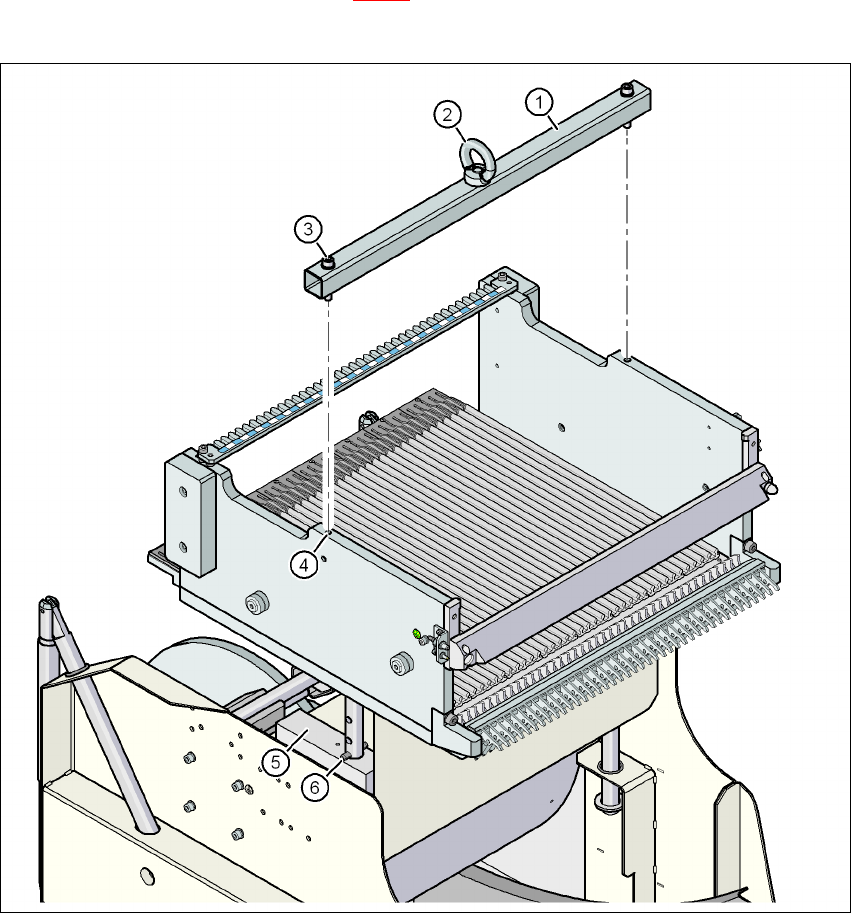

Fig. 4.4 - 2 Fissare il supporto di montaggio nel tavolo CO del carrello di montaggio SIPLACE X
(1) Supporto di montaggio
(2) Occhiello
(3) Vite ad esagono cavo DIN 912, M8 x 50, 2 pezzi
(4) Foro filettato M8 nel tavolo CO, 2x
(5) Ceppo di supporto, 2 pezzi
(6) Perno tenditore a spirale, DIN 7343, 8 x 40 - St, 2 pezzi
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
311
4.4.2 Adattamento del carrello CO SIPLACE HF all'altezza di trasporto CS
Si può impostare il carrello CO per i caricatori S con alcune mosse alle seguenti altezze di tra-
sporto dei circuiti stampati:
830 mm ± 15 mm (Altezza standard)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (Altezza SMEMA) 4
4
Fig. 4.4 - 3 Carrello CO (SIPLACE serie HF) con un'altezza di trasporto CS di 950 mm
(1) Fori per le altezze di trasporto CS 830 - 950 mm nelle colonne di guida
(2) Tavolo del carrello CO
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
312
4.4.2.1 Indicazioni di pericolo
AVVERTENZA 4
Solo a tecnici dell'azienda SIPLACE
o a persone certificate è consentito spostare l'altezza del car-
rell
o CO.
→ Rispettare le norme vigenti di prevenzione degli infortuni.
→ Togliere tutti i caricatori dal piano del tavolo CO se si desidera spostare il tavolo CO in altezza.
4.4.2.2 Attrezzi e dispositivi ausiliari
Per l'impostazione dell'altezza del carrello CO sono necessari i seguenti attrezzi e dispositivi au-
siliari:
–Martello
– Punteruolo, 8 mm
– Vite ad anello con filettatura M12 per sollevare il tavolo del carrello CO,
DIN 580 M12-St, articolo no. 00048350-xx
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata almeno 80 kg
4.4.2.3 Modifica dell'altezza del carrello CO
AVVERTENZA 4
Sollevare tutti i caricatori dal piano del tavolo CO.
→ Avvitare la vite ad anello nel foro M12 (Pos. 1 nella Fig. 4.4 - 4
, pagina 313) del tavolo del
carrello CO.
→ Attaccare il gancio del dispositivo di sollevamento nella vite ad anello (Pos. 2 nella Fig. 4.4 -
4, pagina 313).
→ Sollevare leggermente il tavolo CO fino a liberare i perni tenditori a spirale (Pos. 3 nella Fig.
4.4 - 4
, pagina 313).
→ Con il punteruolo, estrarre attentamente i perni tenditori a spirale da entrambi i lati.
→ Inserire i perni tenditori a spirale nei fori all'altezza di trasporto CS desiderata (vedi Fig. 4.4 -
3, pagina 311).
→ Abbassare lentamente il tavolo del carrello CO finché i perni tenditori a spirale si trovano sui
ceppi di supporto (Pos. 4 nella Fig. 4.4 - 4
).
