4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
312
4.4.2.1 Indicazioni di pericolo
AVVERTENZA 4
Solo a tecnici dell'azienda SIPLACE
o a persone certificate è consentito spostare l'altezza del car-
rell
o CO.
→ Rispettare le norme vigenti di prevenzione degli infortuni.
→ Togliere tutti i caricatori dal piano del tavolo CO se si desidera spostare il tavolo CO in altezza.
4.4.2.2 Attrezzi e dispositivi ausiliari
Per l'impostazione dell'altezza del carrello CO sono necessari i seguenti attrezzi e dispositivi au-
siliari:
–Martello
– Punteruolo, 8 mm
– Vite ad anello con filettatura M12 per sollevare il tavolo del carrello CO,
DIN 580 M12-St, articolo no. 00048350-xx
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata almeno 80 kg
4.4.2.3 Modifica dell'altezza del carrello CO
AVVERTENZA 4
Sollevare tutti i caricatori dal piano del tavolo CO.
→ Avvitare la vite ad anello nel foro M12 (Pos. 1 nella Fig. 4.4 - 4
, pagina 313) del tavolo del
carrello CO.
→ Attaccare il gancio del dispositivo di sollevamento nella vite ad anello (Pos. 2 nella Fig. 4.4 -
4, pagina 313).
→ Sollevare leggermente il tavolo CO fino a liberare i perni tenditori a spirale (Pos. 3 nella Fig.
4.4 - 4
, pagina 313).
→ Con il punteruolo, estrarre attentamente i perni tenditori a spirale da entrambi i lati.
→ Inserire i perni tenditori a spirale nei fori all'altezza di trasporto CS desiderata (vedi Fig. 4.4 -
3, pagina 311).
→ Abbassare lentamente il tavolo del carrello CO finché i perni tenditori a spirale si trovano sui
ceppi di supporto (Pos. 4 nella Fig. 4.4 - 4
).
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
313
→ Svitare la vite ad anello dal tavolo del carrello CO.
4
Fig. 4.4 - 4 Posizione della vite ad anello nel carrello CO SIPLACE HF
(1) Foro M12 per la vite ad anello
(2) Vite ad anello DIN 580 M12-St
(3) Perno tenditore a spirale, DIN 7343, 8x40 - St, 2 pezzi
(4) Ceppo di supporto, 2 pezzi
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.5 Adattare lo scivolo per scarti cinghia all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
314
4.5 Adattare lo scivolo per scarti cinghia all'altezza di tra-
sporto CS
4.5.1 Adattare lo scivolo per scarti cinghia del SIPLACE serie X all'altezza di
trasporto CS
La lunghezza dello scivolo per scarti cinghia si può impostare secondo l'altezza di trasporto CS in
modo che i frammenti della cinghia passino direttamente nel contenitore scarti della cinghia del
carrello CO.
4

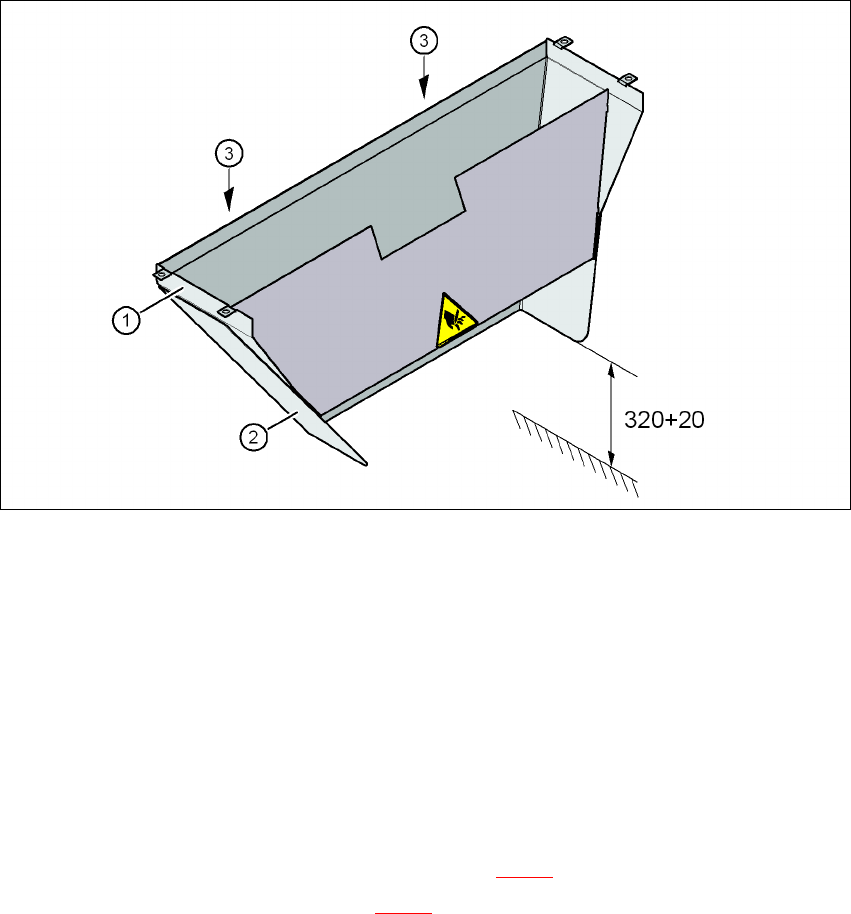

Fig. 4.5 - 1 Adattare la lunghezza dello scivolo per scarti cinghia (serie X) - misure in millimetri
(1) Scivolo per scarti cinghia
(2) Prolunga
(3) Dado esagonale M4, DIN 985, 2 pezzi
4.5.1.1 Attrezzi
– Chiave per forca, larghezza di chiave 7
4.5.1.2 Impostare lo scivolo per scarti cinghia all'altezza di trasporto CS di 830 mm
→ Allentare i due dadi esagonali M4 (Pos. 3 nella Fig. 4.5 - 1).
→ Togliere la prolunga (Pos. 2 nella Fig. 4.5 - 1
).
