4.5.1.3 Impostare lo scivolo per scarti cinghia alle altezze di trasporto CS di
900 mm - 950 mm
→ Allentare i due dadi esagonali M4 (Pos. 3 nella Fig. 4.5 - 1, pagina 314).
→ Regolare la prolunga (Pos. 2 nella Fig. 4.5 - 1
, pagina 314) in modo che la distanza tra l'an-
golo inferiore ed il fondo sia di massimi 320 mm + 20 mm (vedi la Fig. 4.5 - 1
, pagina314).
4.6 Modificare il canale della cinghia vuota
4.6.1 Adattare il canale della cinghia vuota del SIPLACE serie X all'altezza CO
Se si usano caricatori che usano cinghie con tasche di altezza > 12 mm, si dovrà eliminare la la-
miera di separazione (Pos. 1 nella Fig. 4.6 - 1
).
4

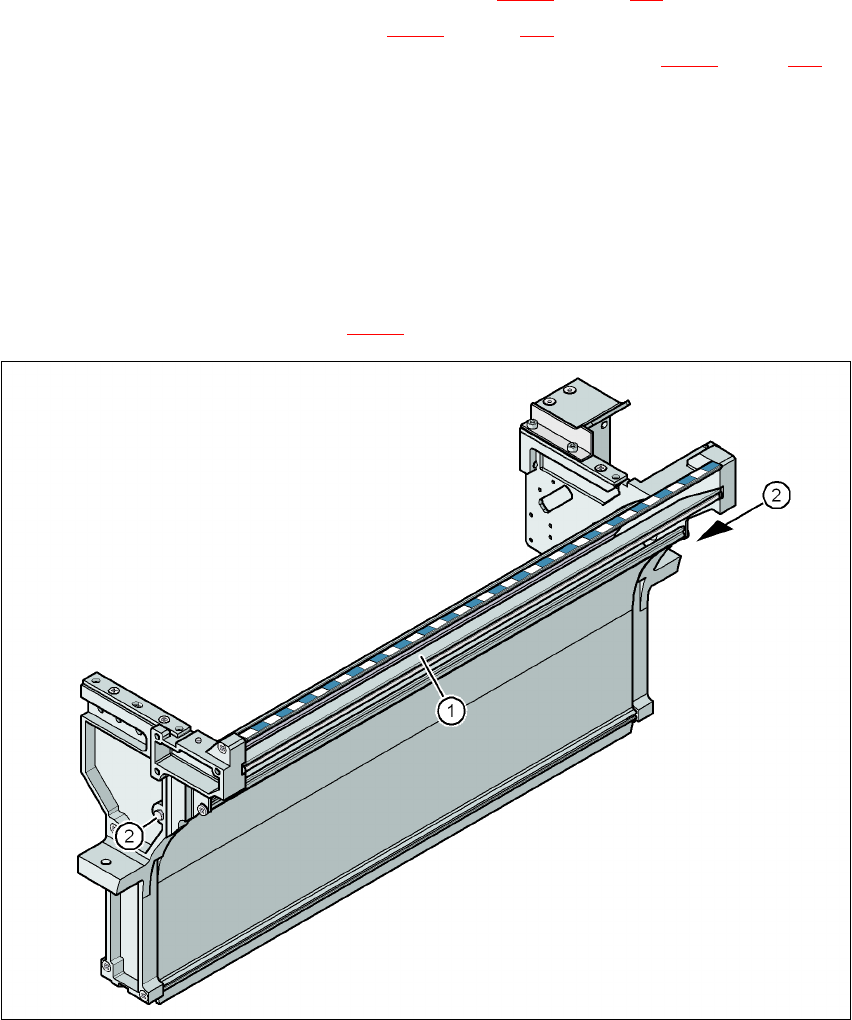

Fig. 4.6 - 1 Canale della cinghia vuota SIPLACE serie X
(1) Lamiera di separazione per cinghie di \> 12 mm smontabile
(2) Vite DIN 93384 - M4x20, 2 pezzi
4 Installazione e messa in esercizio Manuale per l’uso SIPLACE serie X
4.6 Modificare il canale della cinghia vuota A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
316
4.6.1.1 Indicazioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Sezione
2.10
, pagina 96.
→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
→ Non inserire le mani all'interno del canale della cinghia vuota.
4.6.1.2 Eliminare la lamiera di separazione
→ Allentare le due viti a testa esagonale (Pos. 2 nella Fig. 4.6 - 1, pagina 315).
→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.6 - 1
, pagina 315).
4.6.2 Adattare il canale della cinghia vuota del SIPLACE HF all'altezza CO
Se si usano caricatori che usano cinghie con tasche di altezza > 17 mm, come per esempio è il
caso per i caricatori di 44 mm S DP, si dovrà eliminare la lamiera di separazione (Pos. 1 nella Fig.
4.6 - 2
, pagina 317).
4.6.2.1 Istruzioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Se-
zione 2.10
, pagina 96.
→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
→ Indossare guanti robusti.
→ Non inserire le mani all'interno del canale della cinghia vuota.
Manuale per l’uso SIPLACE serie X 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.6 Modificare il canale della cinghia vuota
317
4

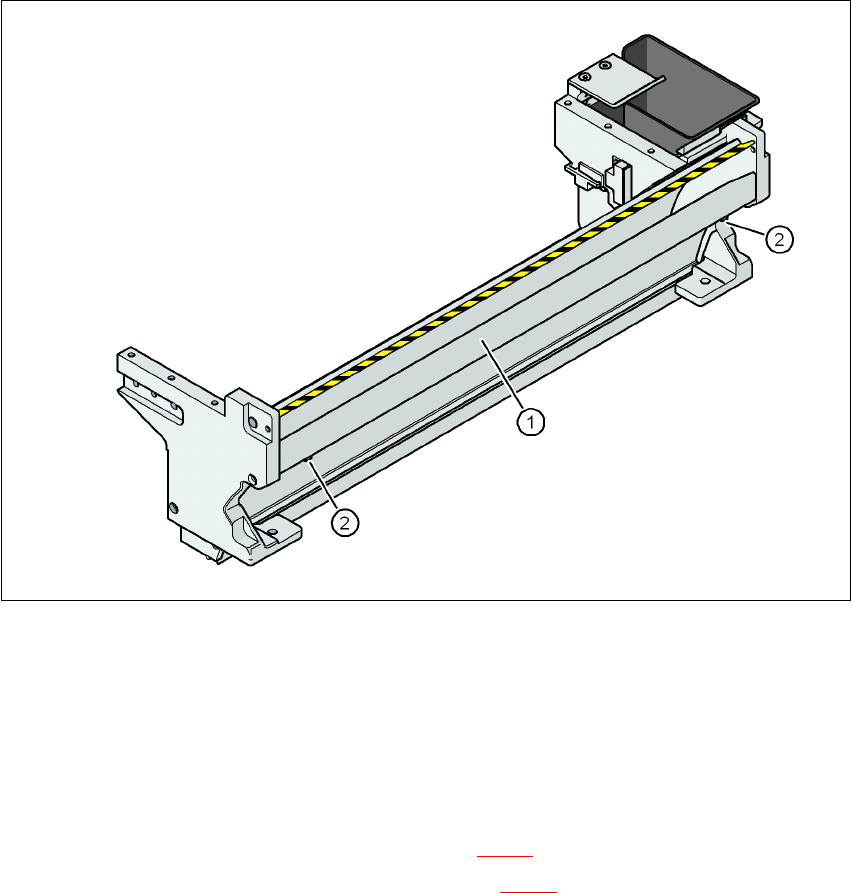

Fig. 4.6 - 2 Canale della cinghia vuoto con contenitore scarti
(1) Lamiera di separazione per cinghie di \> 17 mm smontabile
(2) Vite DIN 84 - M3x6, 2 unità
4
4
4.6.2.2 Eliminare la lamiera di separazione
→ Allentare le due viti con intaglio (Pos. 2 nella Fig. 4.6 - 2)
→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.6 - 2
).
