5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.1 Profilo del personale A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
322
– varie attività di manutenzione
– sostituzione di ricambi
– editazione di dati della macchina
– calibrazione della macchina
5.1.4 Livello operativo "Programmatore"
5.1.4.1 Corsi d'addestramento
Troverete un sommario dei corsi d'addestramento nella sezione 1.3, pagina 30.
5.1.4.2 Compiti
Il programmatore ha i seguenti compiti:
– preparazione dei dati CAD
– creazione e bilanciamento (teach) dei dati Vision
– creazione dei programmi di montaggio
– implementare un nuovo ordine
– manutenzione dei dati
– registrazione dei dati
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.2 Elementi di comando e di visualizzazione
323
5.2 Elementi di comando e di visualizzazione
5.2.1 Posizione
5

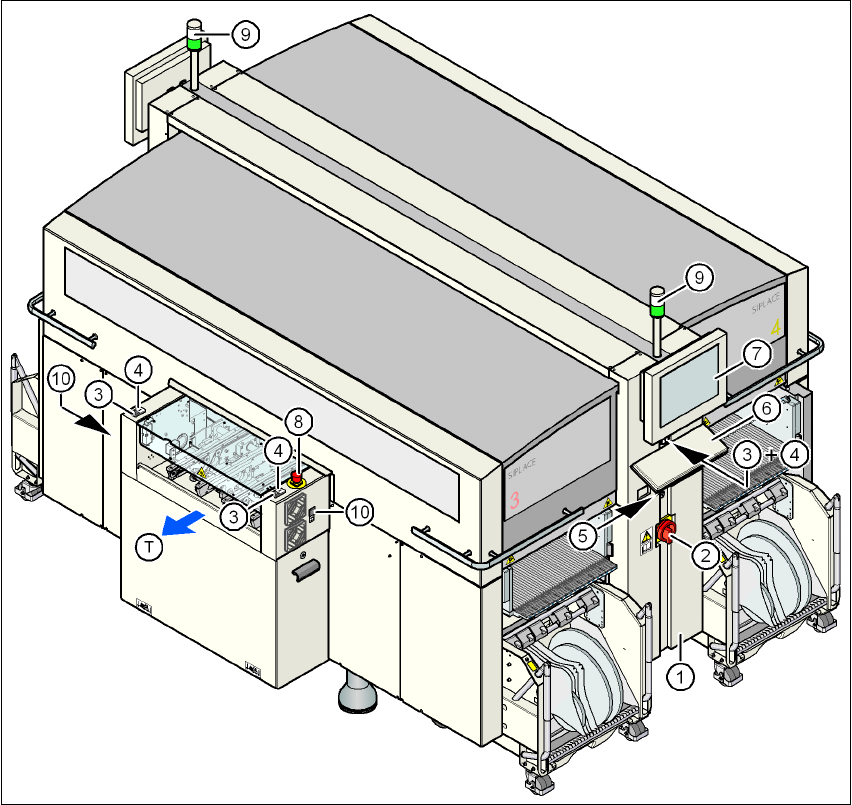

Fig. 5.2 - 1 Elementi di comando e di visualizzazione
(1) Pannello di controllo sul lato dell'alimentazione
della corrente
(7) Schermo LCD
(2) Interruttore principale (8) Tasto di ARRESTO D'EMERGENZA
(3) Tasto d'arresto (nero) (9) Spie di segnalazione
(4) Tasto d’avvio (bianco) (10) Tasto per agganciare e sganciare il
carrello CO
(5) Contatore dei componenti
(6) Tastiera (T) Direzione di trasporto circuito stampato
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.2 Elementi di comando e di visualizzazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
324
5.2.2 Descrizione
Tutti gli elementi di comando sono raggiungibili per persone di altezza a partire da 1,40 m.
Interruttore principale 5
L'interruttore principale serve ad accendere o a spegnere l'alimentazione di corrente del disposi-
tivo automatico.
AVVERTENZA
Anche se l'interruttore principale è spento, alcune parti all'interno del dispositivo automatico con-
tinuano ad essere portatrici di tensioni pericolosissime 5
Tasto d'arresto 5
Con questo tasto si arresta il funzionamento di montaggio del dispositivo automatico.
Tasto d’avvio 5
Con questo tasto si avvia il dispositivo automatico dopo l'accensione ovvero dopo l'eliminazione
di funzioni errate.
Tasto di ARRESTO D'EMERGENZA 5
Quando si preme il tasto ARRESTO D'EMERGENZA, esso scatta in posizione. L'alimentatore de-
gli assi dei portali, carrelli CO, convogliatori di trasporto e dispositivi di taglio viene interrotta, l'ali-
mentazione di tensione degli assi stella delle teste di montaggio si riduce. È possibile sbloccare il
tasto facendolo ruotare.
Contatore di componenti 5
Il contatore di componenti mostra il numero di componenti elaborati.
Schermo LCD 5
Su ogni lato del dispositivo automatico si trova uno schermo piatto LCD con superficie sensibile
al tasto (touchscreen).
Tastiera 5
Sotto lo schermo si trova la tastiera.
Spie di segnalazione 5
La sequenza di colori delle spie di segnalazione è bianco - verde. Segnalano gli stati d'esercizio
e le funzioni di guasto del dispositivo automatico.
