5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X 5.4 Cambio del turno A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 330 5.4 Cambio del turno INDICAZIONE: 5 T roverete al tre i…
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.3 Fare attenzione alla spia di segnalazione degli stati d'esercizio
329
invariata lampeggia (7,7) invariata Riconoscimento di posizione del caricato-
re
invariata lampeggia (7,7) invariata Una traccia è vuota
invariata lampeggia (7,7) invariata Non ci sono più tracce
invariata lampeggia (7,7) invariata Raggiungere posizione di riempimento
invariata lampeggia (7,7) invariata Inizializzare il trasporto
invariata lampeggia (7,7) invariata Circuito stampato nel conv. d'entrata
lampeggia (1,10) lampeggia (7,7) invariata Estrarre CS nel convogliatore d'uscita
invariata lampeggia (7,7) lampeggia (1,10) Estrarre CS nel conv. d'uscita 2
lampeggia (1,10) lampeggia (7,7) lampeggia (1,10) Regolazione larghezza
invariata lampeggia (1,10) invariata Trasporto del CS
lampeggia (1,10) lampeggia (7,7) lampeggia (1,10) Entrambi i conv. d'uscita sono liberi
accesa lampeggia (1,10) accesa Errore di trasporto
accesa spenta accesa Raggiungimento posizione di servizio
accesa Montaggio
lampeggia (1,20) Aspettare i dati di elaborazione
Visualizzazione guasti
accesa spenta invariata Errore di macchina destro
accesa spenta invariata Traccia vuota destra
accesa spenta invariata Configurazione pipette destra
accesa spenta invariata Errore di trasporto destro
accesa spenta accesa Errore fiducial sinistro e destro
accesa spenta accesa Errore fiducial sinistro e destro
invariata spenta accesa Traccia vuota sinistra
invariata spenta accesa Configurazione pipette sinistra
invariata spenta accesa Errore trasporto sinistro
invariata spenta accesa Errore macchina sinistro
Visualizzazione errori di prelievo
invariata invariata lampeggia (1,20) Prima traccia vuota sinistra
invariata invariata lampeggia (5,20) Altre tracce vuote sinistra
invariata invariata lampeggia (5,5) Si usa la penultima traccia
invariata invariata lampeggia (1,2) Si usa l'ultima traccia sinistra
lampeggia (1,20) invariata invariata Prima traccia vuota destra
lampeggia (5,20) invariata invariata Altre tracce vuote destra
lampeggia (5,5) invariata invariata Si usa la penultima traccia destra
lampeggia (1,2) invariata invariata Si usa l'ultima traccia destra
L1 (bianco)
(spia destra)
L2 (verde) L3 (bianco)
(spia sinistra)
Significato
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.4 Cambio del turno A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
330
5.4 Cambio del turno
INDICAZIONE: 5
Troverete altre informazioni nei seguenti manuali o su supporto dati:
– Primi passi con il software della stazione 605.xx
– Manuale di manutenzione SIPLACE serie X
– Catalogo delle parti sul CD del prodotto
5.4.1 Attività da svolgere al cambio di turno
→ Tagliare i nastri per tempo Dopo un cambio di turno non è necessario riempire subito i cari-
catori. Questa operazione minimizza tempi d'arresto prolungati.
→ Al cambio di turno comunicare le informazioni importanti all'utente successivo. Informazioni
importanti sono per esempio modifiche del programma di montaggio. Consultare anche la li-
sta delle fasi operative descritta nella sezione 5.8
, pagina 354.
→ Eseguire un controllo dell'allestimento.
Controllare se i caricatori sono dotati dei componenti giusti, se si trovano al posto giusto sul
carrello dei componenti e se la larghezza dei passi di trasporto è impostata correttamente.
→ Lasciare la linea come vorreste trovarla e cioè:
– con i recipienti di scarto vuoti
– I contenitori scarti della cinghia sono svuotati. Rispettare l'avvertenza sulla sicurezza del
paragrafo 5.4.2
, pagina 331.
– Le aree d'alimentazione sono state accuratamente pulite.
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.4 Cambio del turno
331
5.4.2 Istruzioni di sicurezza per lo svuotamento del contenitore della cinghia
vuota
5

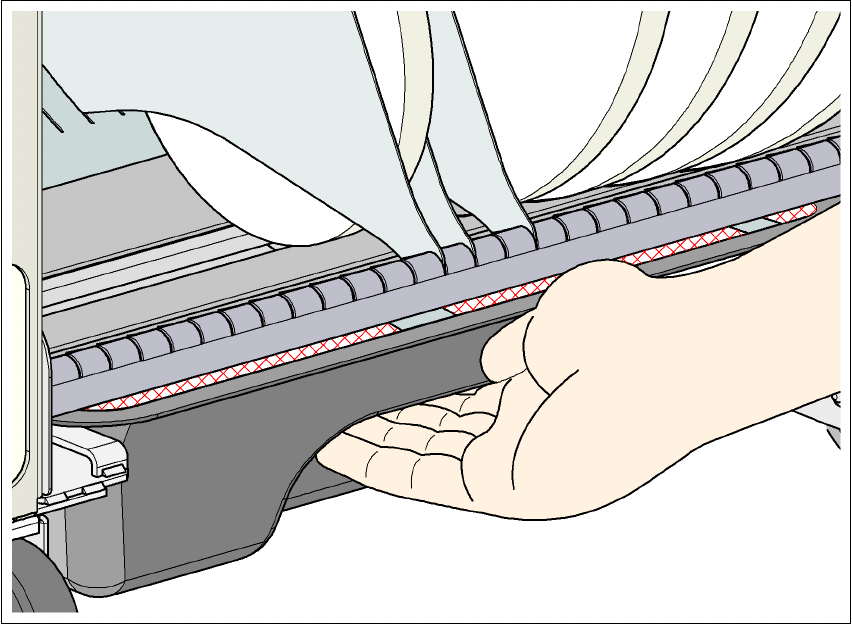

Fig. 5.4 - 1 Istruzioni di sicurezza per lo svuotamento del contenitore della cinghia vuota
Il contenitore della cinghia vuota deve essere estratto dal carrello CO per lo svuotamento, con il
pericolo che ci si incastri il pollice.
→ Per evitare questo rischio, prendere il contenitore scarti della cinghia con le dita nel lato infe-
riore della bacinella e poggiarvi sopra il pollice.
→ Non inserire mai il pollice nella fessura tra il contenitore della cinghia ed il contenitore scarti
della cinghia perché il pollice potrebbe rimanere incastrato.
