Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 5.5 E seguire un processo di controllo 333 ISTRUZIONE 5 Non stra ppare mai l a …

5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X

5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

332

5.5 Eseguire un processo di controllo

5.5.1 Controllo dei caricatori X

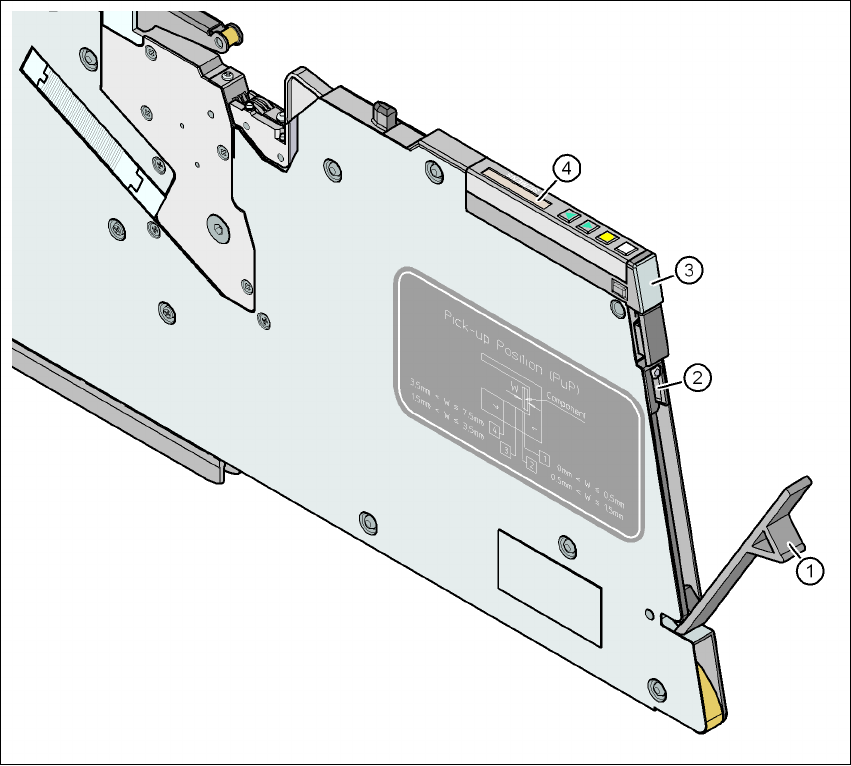

Fig. 5.5 - 1 Controllo dei caricatori X

(1) Coperchio

(2) Coltello

(3) Display di stato

(4) Visualizzazione LCD

→ Controllare se è pieno il contenitore della pellicola del caricatore della cinghia X. Aprire il co-

perchio (Pos. 1). Estrarre la pellicola di rivestimento e tagliarla con una forbice o con il coltello

integrato (Pos. 2) a moduli d'alimentazione della cinghia X di 8 e 12 mm.

Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.5 Eseguire un processo di controllo

333

ISTRUZIONE 5

Non strappare mai la pellicola di rivestimento perché si possono avere problemi con l'estra-

zione della pellicola di rivestimento. Nei moduli d'alimentazione della cinghia X da 8 e 12 mm

è integrato un coltello (Pos. 2) per staccare facilmente la pellicola di rivestimento.

→ Controllare il display di stato a più colori (Pos. 3 nella Fig. 5.5 - 1

, pagina 332).

– Se è verde, il modulo d'alimentazione è pronto all'esercizio.

– Se è arancione, verrà segnalato un messaggio d'avvertimento. Il testo del messaggio ap-

parirà nel display LCD (Pos. 4 nella Fig. 5.5 - 1

, pagina 332).

– Se il display di stato è rosso, si è verificata una disfunzione. Il messaggio d'errore com-

pare nel display LCD (pos. 3 nella Fig. 5.5 - 1

, pagina 332).

Troverete una lista dei messaggi LCD e di stato nel pannello di comando, nella Sezione

5.7

, pagina 351. 5

Se il display di stato è disattivato, potrà avere le seguenti cause: 5

– il modulo d'alimentazione non è nell'allestimento corrente.

– Il modulo d'alimentazione è difettoso.

– Il modulo d'alimentazione è disattivato (p.e. a causa di una diminuzione improvvisa

dell'aria compressa).

5.5.2 Controllo dei caricatori S

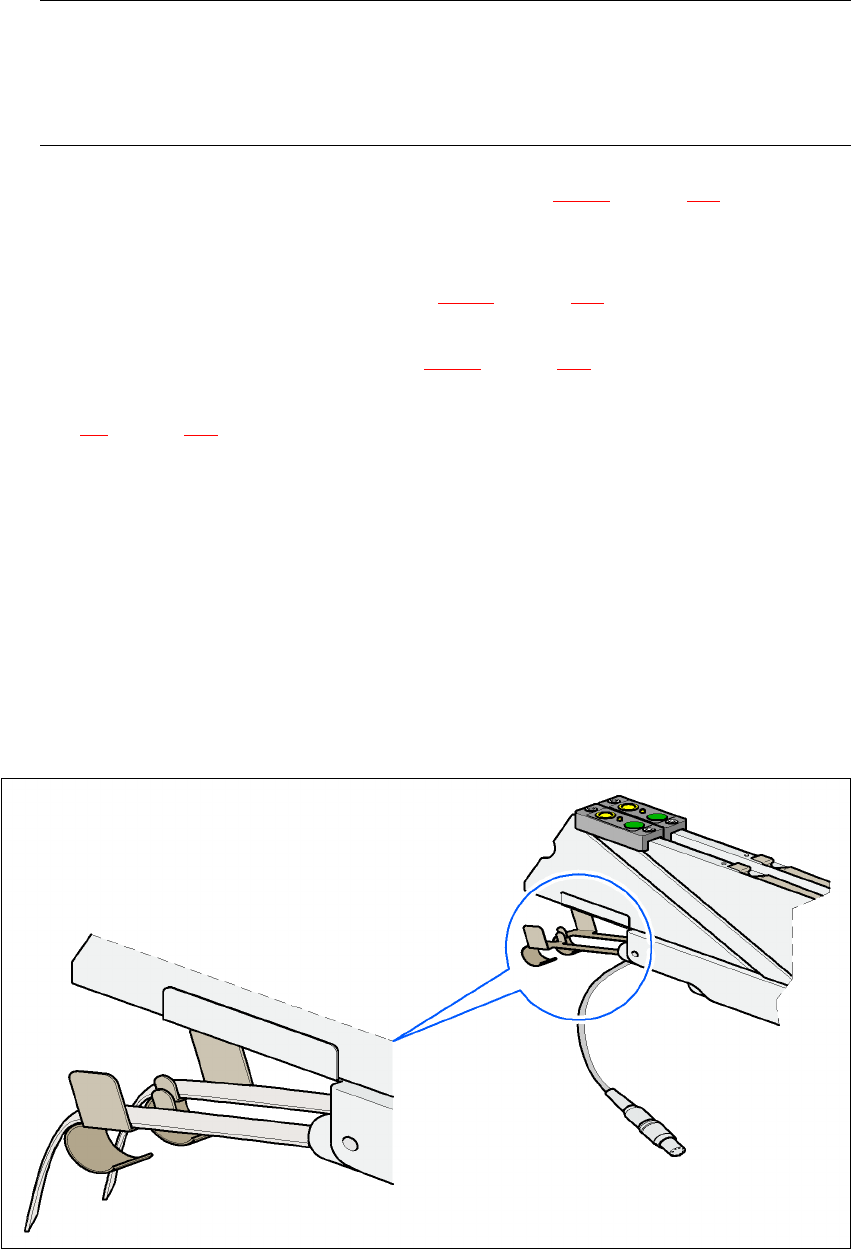

→ Controllare che la cinghia sia posizionata nel modo giusto nelle molle del caricatore S.

Fig. 5.5 - 2 Inserire la cinghia nelle molle del caricatore S

5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X

5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

334

→ Controllare se è pieno il contenitore della pellicola del caricatore S.

Se è così, togliere la pellicola e tagliarla con le forbici.

NOTA

Se non tagliate la pellicola, bensì la strappate, potrebbero verificarsi problemi con l'aspira-

zione del nastro.

I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del conte-

nitore della pellicola alla fine del caricatore. 5

→ Nei caricatori combinati (24/32 mm), controllare che la finestra di prelievo del caricatore abbia

le dimensioni giuste per il componente.

→ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24 mm / 32 mm).

5.5.3 Tagliare le cinghie in tempo

ISTRUZIONE:

Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero

verificarsi elevati tempi di arresto.

Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le

arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-

stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.

Ciò causa errori di prelievo ed elevati tempi di arresto. 5

5.5.4 Controllo dei supporti CS

→ Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:

– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti

stampati.

– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.

– Usare solo i supporti CS descritti nella sezione 6.13

, pagina 445.
