5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
334
→ Controllare se è pieno il contenitore della pellicola del caricatore S.
Se è così, togliere la pellicola e tagliarla con le forbici.
NOTA
Se non tagliate la pellicola, bensì la strappate, potrebbero verificarsi problemi con l'aspira-
zione del nastro.
I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del conte-
nitore della pellicola alla fine del caricatore. 5
→ Nei caricatori combinati (24/32 mm), controllare che la finestra di prelievo del caricatore abbia
le dimensioni giuste per il componente.
→ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24 mm / 32 mm).
5.5.3 Tagliare le cinghie in tempo
ISTRUZIONE:
Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero
verificarsi elevati tempi di arresto.
Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le
arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-
stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.
Ciò causa errori di prelievo ed elevati tempi di arresto. 5
5.5.4 Controllo dei supporti CS
→ Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:
– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti
stampati.
– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.
– Usare solo i supporti CS descritti nella sezione 6.13
, pagina 445.
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.5 Eseguire un processo di controllo
335
5.5.5 Supporto per il rullo supplementare della cinghia (serie X)
5

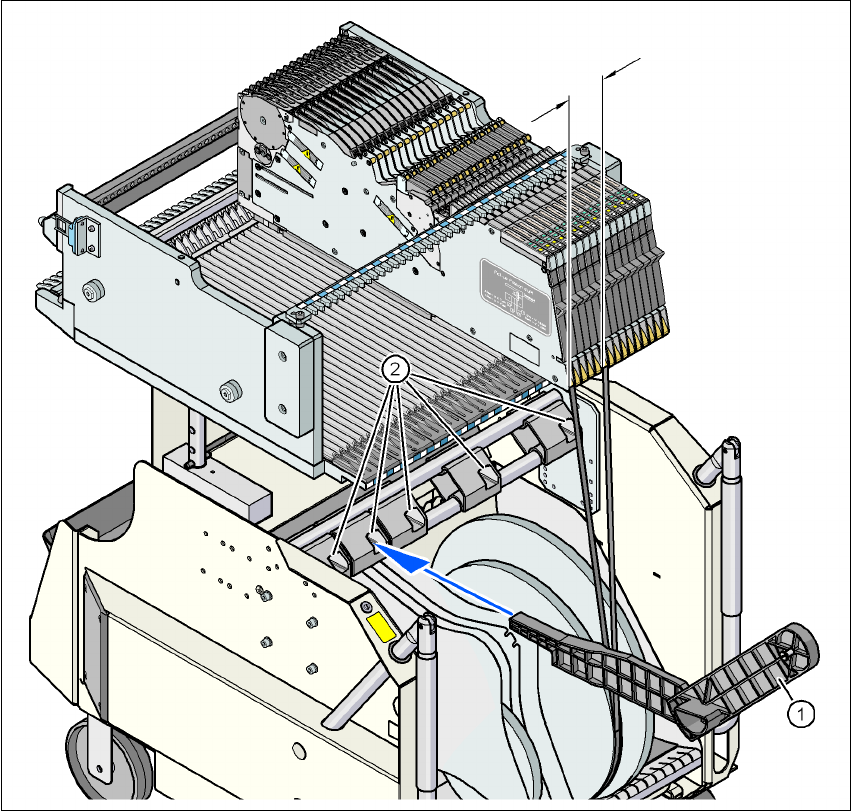

Fig. 5.5 - 3 Supporto per il rullo supplementare della cinghia (serie X)
(1) Supporto per il rullo supplementare della cinghia, articolo no. 00141217-xx
(2) Dispositivo d'accettazione per il supporto
5
I moduli d'alimentazione della serie X possono lavorare senza problemi alle cinghie se la distanza
laterale tra il modulo d'alimentazione ed il rullo della cinghia non supera i 60 mm. Se a causa
dell'allestimento predeterminato non ci si può attenere allo spostamento massimo autorizzato, vi
consigliamo di usare il supporto per un rullo della cinghia supplementare (Pos. 1). Inserire il sup-
porto nel dispositivo d'accettazione (Pos. 2) e spostarlo finché si rimane al di sotto dello sposta-
mento massimo autorizzato di 60 mm. Il carrello CO ha un totale di 5 dispositivi d'accettazione.
Ogni supporto della cinghia può accettare 2 rulli della cinghia, in modo che sia possibile posizio-
nare sopra al contenitore della cinghia fino a 10 bobine da 15" (381 mm).
max. 60 mm
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
336
5.5.6 Inserimento delle lamiere di separazione nel contenitore della cinghia
→ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia
in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi
ad innesto è rivolta verso l'alto (vedi la Pos. 4 nella Fig. 5.5 - 4
). Se non usate assi ad innesto,
il bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la Pos. 5 nella Fig.
5.5 - 4
).
→ Inserire le lamiere di separazione, come illustrato nella Fig. 5.5 - 4
e fare attenzione che la
divisione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare
errori di montaggio.
→ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e
tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.
5

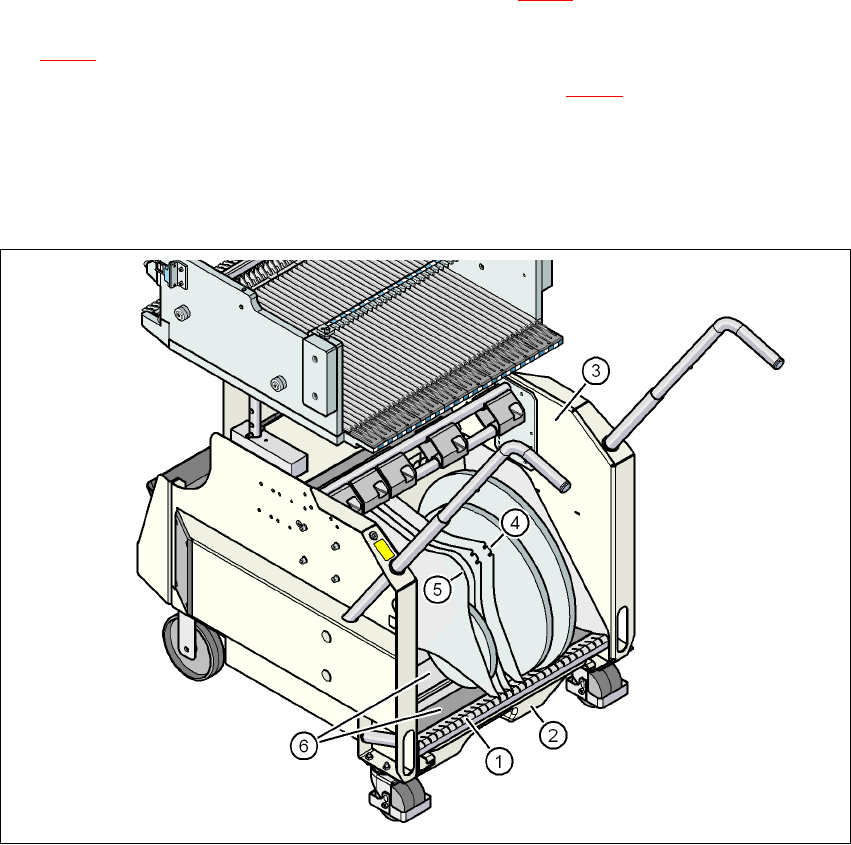

Fig. 5.5 - 4 Lamiere di separazione del contenitore nastro
(1) Listello guida per le lamiere di separazione
(2) Contenitore scarti cinghia
(3) Contenitore per cinghia
(4) Posizione della lamiera di separazione se si usano assi ad innesto
(5) Posizione della lamiera di separazione se non si usano assi ad innesto
(6) Supporti di scorrimento per i rulli della cinghia
