5.5.6 Inserimento delle lamiere di separazione nel contenitore della cinghia
→ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia
in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi
ad innesto è rivolta verso l'alto (vedi la Pos. 4 nella Fig. 5.5 - 4
). Se non usate assi ad innesto,
il bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la Pos. 5 nella Fig.
5.5 - 4
).
→ Inserire le lamiere di separazione, come illustrato nella Fig. 5.5 - 4
e fare attenzione che la
divisione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare
errori di montaggio.
→ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e
tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.
5
Fig. 5.5 - 4 Lamiere di separazione del contenitore nastro
(1) Listello guida per le lamiere di separazione
(2) Contenitore scarti cinghia
(3) Contenitore per cinghia
(4) Posizione della lamiera di separazione se si usano assi ad innesto
(5) Posizione della lamiera di separazione se non si usano assi ad innesto
(6) Supporti di scorrimento per i rulli della cinghia
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.5 Eseguire un processo di controllo
337
5.5.7 Uso degli assi ad innesto per rotoli grandi della cinghia
→ Inserire assi ad innesto nelle lamiere di separazione del carrello CO SIPLACE HF per rotoli
grandi della cinghia.
ISTRUZIONE 5
Nel caso dei rulli della cinghia dal diametro a partire da 15" (381 mm), vi consigliamo di usare
assi ad innesto per garantire la sicurezza d'esercizio dei moduli d'alimentazione S.
5

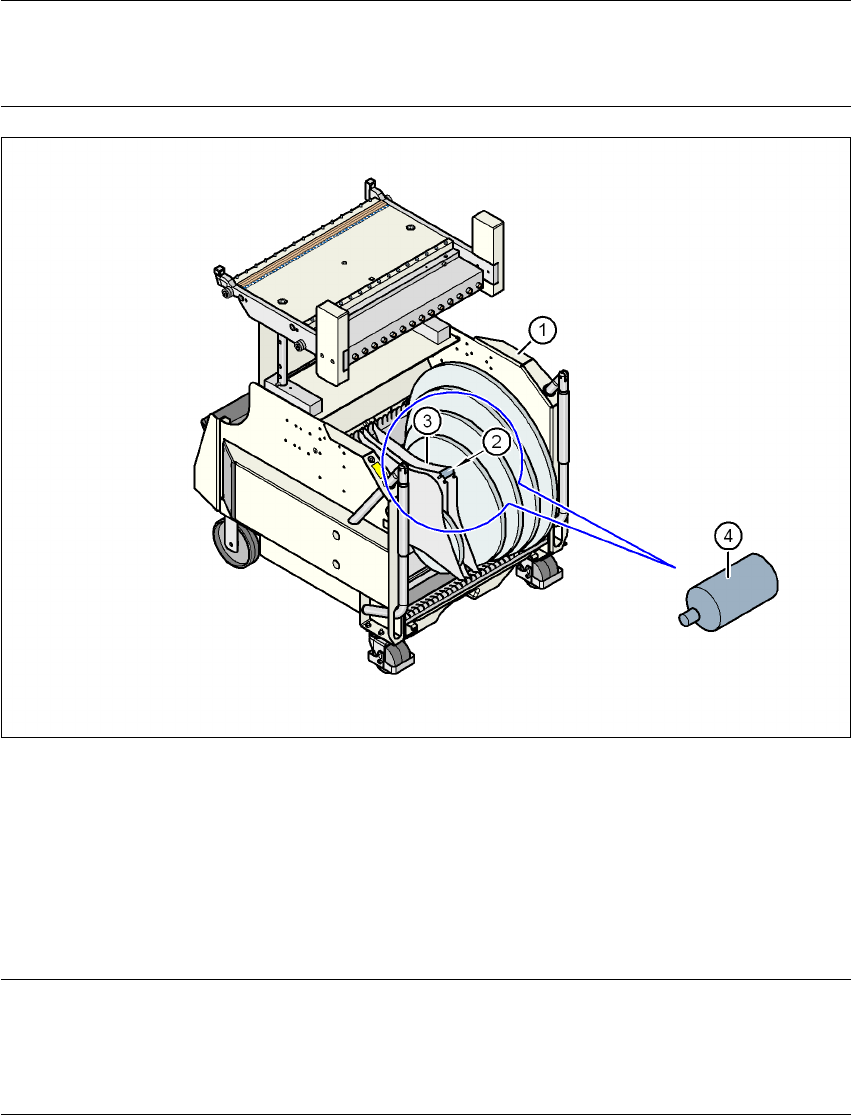

Fig. 5.5 - 5 Inserimento degli assi ad innesto per bobine grandi
5
(1) Carrello CO
(2) Posizione degli assi ad innesto
(3) Lamiera di separazione
(4) Asse ad innesto (ingrandito)
5
INDICAZIONE: 5
Per il carrello CO di serie X non sono generalmente necessari assi ad innesto. Se nel caricatore
X appare più volte il messaggio d'errore "Timeout", consigliamo comunque di usare assi ad inne-
sto.
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
338
5.6 Allestire i caricatori
5.6.1 Indicazioni per il trattamento dei moduli d'alimentazione
I moduli d'alimentazione sono dispositivi di precisione, trattarli quindi con cura.
→ Evitare di urtare contro ostacoli con i moduli d'alimentazione.
→ Non fare cadere i moduli d'alimentazione.
→ Per la manutenzione usare solo gli attrezzi adatti.
5.6.2 Estrarre dal tavolo CO i moduli d'alimentazione X
5

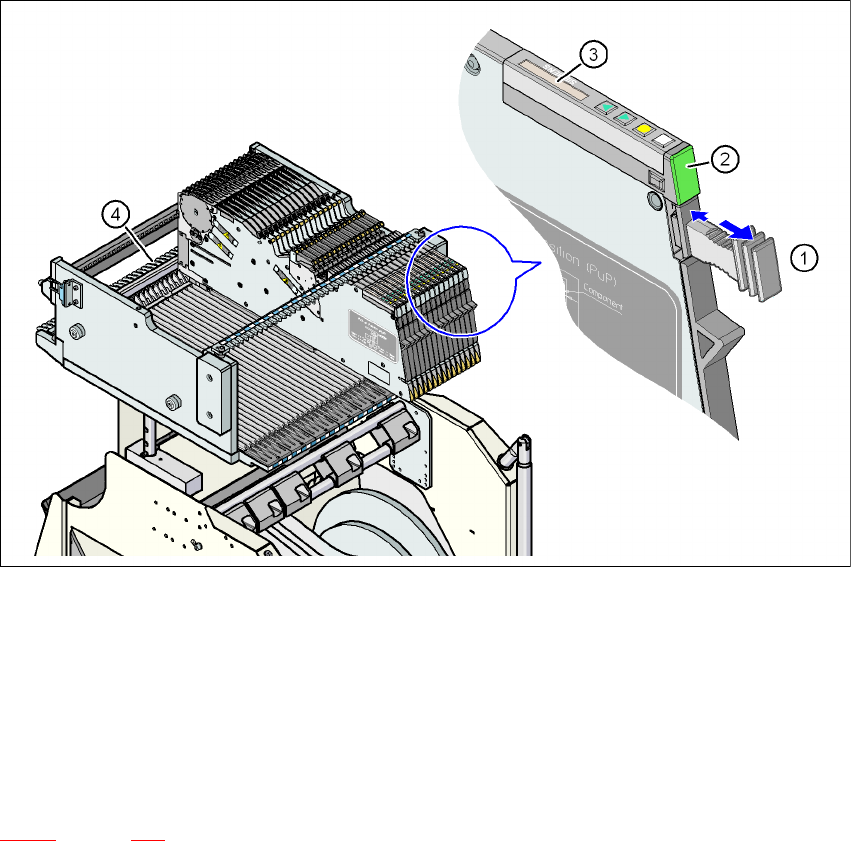

Fig. 5.6 - 1 Estrarre dal tavolo CO i moduli d'alimentazione X
(1) Maniglia d'estrazione
(2) Display di stato
(3) Visualizzazione LCD
(4) Maniglia per bloccare i moduli d'alimentazione X
5
Nello stato di pronto all'esercizio, la spia di stato è accesa e di colore verde (Pos. 2 nella Fig.
5.6 - 1
, pagina 338) quando il modulo d'alimentazione X è contenuto nell'allestimento attuale. Se
il modulo d'alimentazione non è contenuto nell'allestimento attuale, la spia di stato rimane scura.
