5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X 5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 340 → Chiudere la fin estr a di prelievo (pos. 3 nell…
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
339
Il modulo d'alimentazione X è bloccato da una maniglia nel tavolo CO e non si può estrarre. Se si
vogliono estrarre dal tavolo CO i moduli d'alimentazione, procedere come indicato a seguito:
→ Premere la maniglia d'estrazione (pos. 1 nella Fig. 5.6 - 1
, pagina 338). La maniglia
d'estrazione salta fuori e si spegne la spia di stato.
→ Attendere circa 1 sec. che il bloccaggio (Pos. 4 nella Fig. 5.6 - 1
, pagina 338) liberi il mo-
dulo d'alimentazione.
→ Estrarre il modulo d'alimentazione dal tavolo CO con la maniglia d'estrazione. Se si at-
tende per più di ca. 5 sec. il modulo d'alimentazione verrà nuovamente bloccato. La spia
diventerà rossa e nel display LCD (Pos. 3 nella Fig. 5.6 - 1
, pagina 338) apparirà il mes-
saggio "Handle --->>".
→ Reinserire la maniglia d'estrazione. Se il modulo d'alimentazione X è contenuto nell'at-
tuale allestimento, il display di stato sarà verde e nel display LCD riappariranno il numero
di traccia e la larghezza dei passi.
→ Ripremere la maniglia d'estrazione (Pos. 1 nella Fig. 5.6 - 1
, pagina 338) ed estrarre il
modulo d'alimentazione dal tavolo CO.
5.6.3 Inserire il modulo d'alimentazione X nel carrello CO (serie X)
5.6.3.1 Controllare il modulo d'alimentazione X prima dell'inserimento
Prima d'inserire un modulo d'alimentazione nel tavolo CO controllare i seguenti punti:
→ Il modulo d'alimentazione dovrà essere in condizioni perfette.
→ Battendovi sopra leggermente con le dita, controllare non si blocchi che il braccio oscil-
lante della pellicola di rivestimento (Pos. 2 nella Fig. 5.6 - 2
, pagina 340).
→ Controllare che l'area della finestra di prelievo (Pos. 3 nella Fig. 5.6 - 2
, pagina 340) sia
libera da componenti sparsi.
ISTRUZIONE 5
Svuotare lo scomparto d'eliminazione CO (Pos. 5 nella Fig.5.6 - 2
, pagina 340), prima di
scuotere i componenti dal modulo d'alimentazione.
→ Premere la leva (Pos. 4 nella Fig. 5.6 - 2
, pagina 340) per aprire la finestra di prelievo
(Pos. 3 nella Fig. 5.6 - 2
, pagina 340) leggermente in avanti. La finestra di prelievo si sol-
leverà leggermente.
ISTRUZIONE 5
Non azionare la leva se è inserita una cinghia. La pellicola di rivestimento tesa continuerebbe
a trasportare la cinghia e a liberare i componenti.
→ Eliminare i componenti sparsi sotto la finestra di prelievo.
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
340
→ Chiudere la finestra di prelievo (pos. 3 nella Fig. 5.6 - 2) mettendo da parte la leva (pos.
4 nella Fig. 5.6 - 2
).
→ Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere
dall'ugello adatto.
ISTRUZIONE 5
Se la cinghia è già inserita, tagliarla a livello nell'angolo anteriore del modulo d'alimentazione.
→ Se la maniglia d'estrazione (Pos. 1) sporge ancora, reinserirla.
5
Fig. 5.6 - 2 Controllare il modulo d'alimentazione X prima dell'inserimento
(1) Maniglia d'estrazione
(2) Braccio oscillante della pellicola di rivestimento
(3) Finestra di prelievo
(4) Leva per sollevare ed inserire in posizione la finestra di prelievo
(5) Scomparto d'eliminazione CO
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
341
5.6.3.2 Inserire il modulo d'alimentazione X nel carrello CO
5

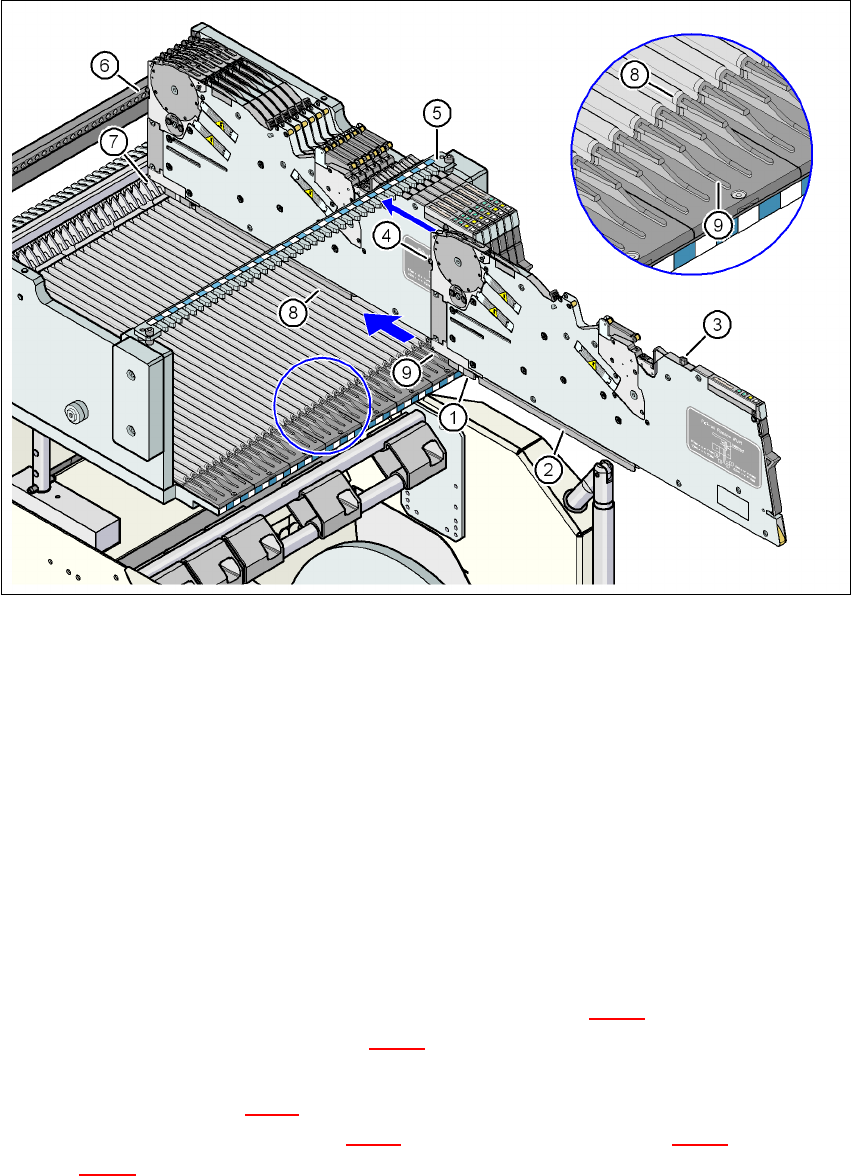

Fig. 5.6 - 3 Inserire il modulo d'alimentazione X nel carrello CO
(1) Guida scorrevole anteriore del modulo d'alimentazione X
(2) Guida scorrevole posteriore del modulo d'alimentazione X
(3) Spina di centraggio "posteriore" del modulo d'alimentazione X
(4) Spina di centraggio "anteriore" del modulo d'alimentazione X
(5) Cavità nel listello di centraggio per l'accettazione della spina di centraggio "posteriore"
(6) Fori di centraggio nel tavolo CO per l'accettazione della spina di centraggio "anteriore"
(7) Manopole di bloccaggio
(8) Profilo guida del tavolo CO (profilo a )
(9) Supporto d'inserimento per il modulo d'alimentazione
5
→ Appoggiare la guida di scorrimento anteriore (pos. 1 nella Fig. 5.6 - 3) del caricatore sul sup-
porto d'inserimento (pos. 9 nella Fig. 5.6 - 3
) del tavolo CO.
→ Mantenere in posizione verticale il modulo d'alimentazione e spingerlo in avanti lungo il profilo
guida (Pos. 8 nella Fig. 5.6 - 3
). Il caricatore scivola sul profilo della guida con la guida di scor-
rimento anteriore (pos. 1 nella Fig. 5.6 - 3
) e posteriore (pos. 2 nella Fig. 5.6 - 3) (pos. 8 nella
Fig. 5.6 - 3
).
