5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X 5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 344 5 Fig. 5.6 - 5 Finestra di prelievo del modulo d&…
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
343
→ Eliminare i componenti dalle tasche aperte della cinghia.
→ Avvolgere la pellicola di rivestimento attorno l'angolo anteriore della cinghia lungo il suo
lato inferiore.
5.6.4.3 Inserire la cinghia nel modulo d'alimentazione X
5

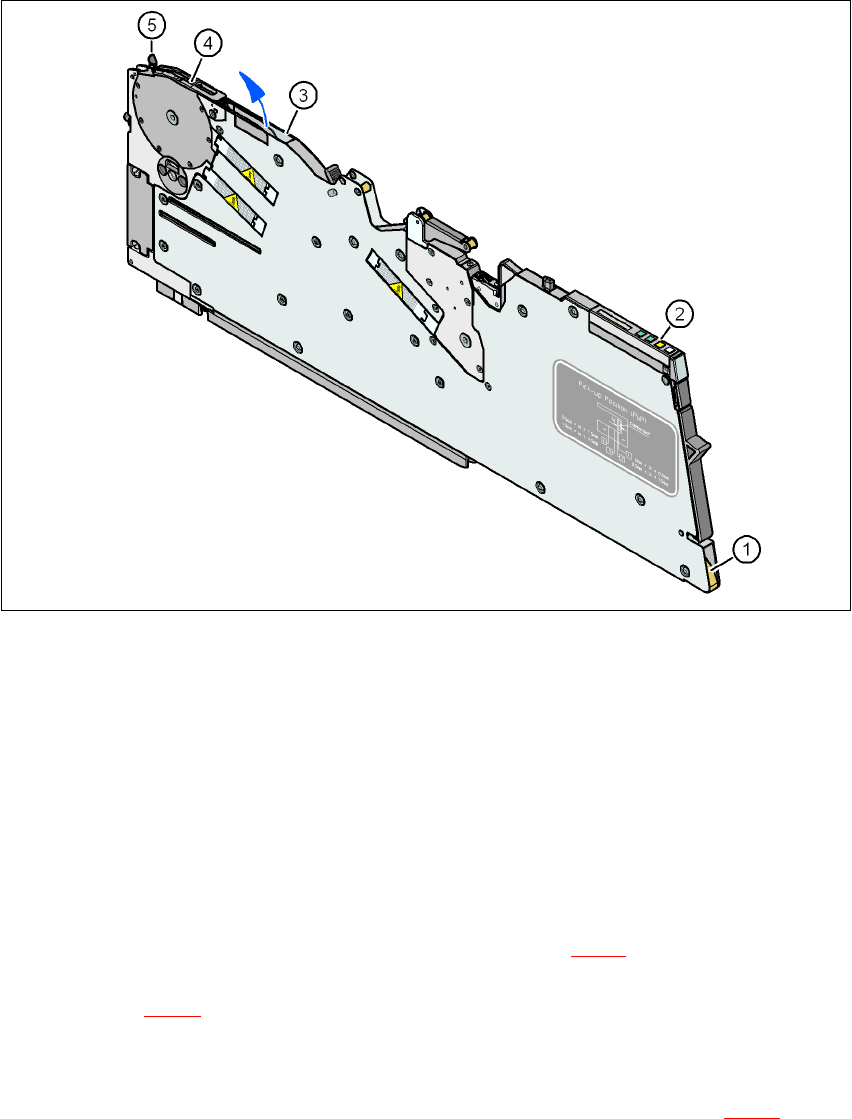

Fig. 5.6 - 4 Inserire la cinghia dei componenti
(1) Apertura d'ingresso del canale di guida della cinghia
(2) Pannello di comando
(3) Apertura d'uscita del canale di guida della cinghia
(4) Finestra di prelievo
(5) Leva per sollevare la finestra di prelievo
5
→ Tenere la cinghia in modo che i fori di trasporto visti in direzione di trasporto si trovino sul lato
sinistro.
→ Spingere la cinghia nell'apertura d'ingresso (Pos. 1 nella Fig. 5.6 - 4
) del canale di guida della
cinghia e farla procedere finché la cinghia fuoriesce dall'apertura d'uscita della cinghia (Pos.
3 nella Fig. 5.6 - 4
).
→ Fare uscire la cinghia verso l'alto e rivoltare la pellicola di rivestimento sul lato superiore della
cinghia.
→ Fare passare l'inizio della cinghia sotto la finestra di prelievo (Pos. 2 nella Fig. 5.6 - 5
) e farla
andare avanti finché la cinghia batte sulla ruota della spina.
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
344
5

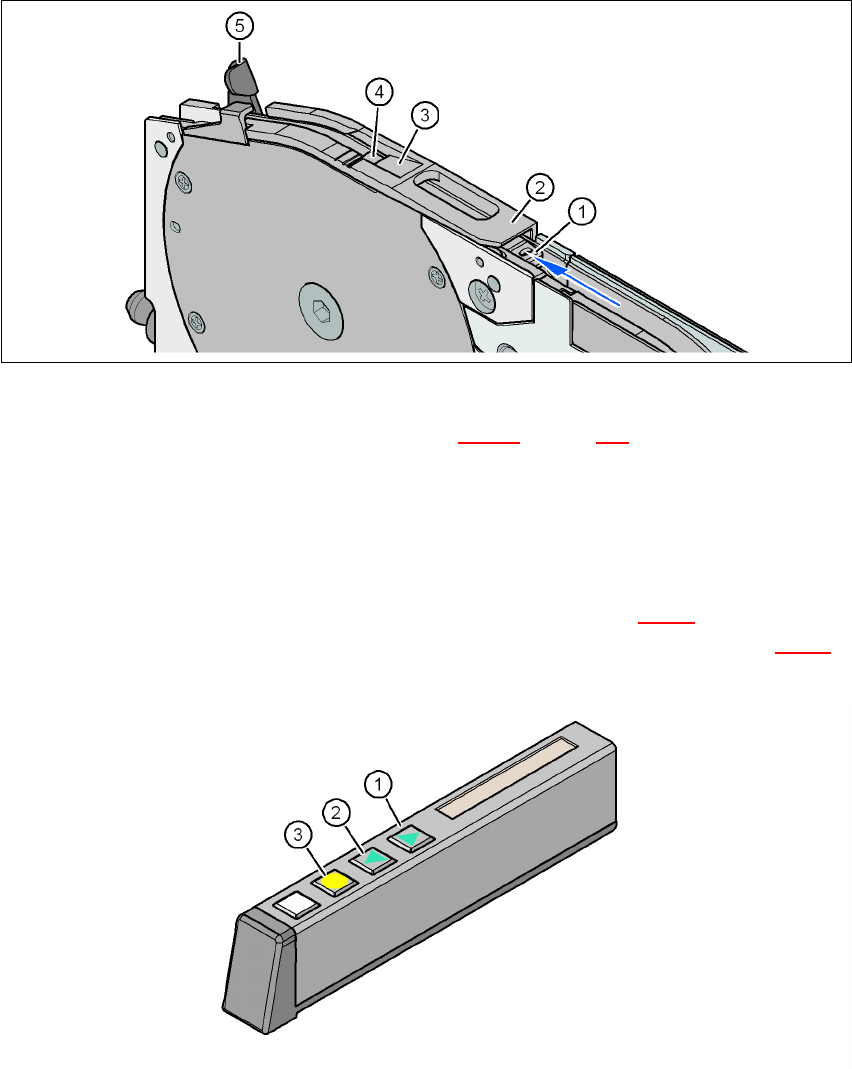

Fig. 5.6 - 5 Finestra di prelievo del modulo d'alimentazione della cinghia
(1) Supporto della cinghia, estraibile (vedi sezione 5.6.4.4, pagina 346)
(2) Finestra di prelievo
(3) Angolo d'estrazione della pellicola di rivestimento
(4) Area di prelievo dei componenti
(5) Leva per sollevare e bloccare la finestra di prelievo
→ Nel pannello di controllo, premere il tasto AVANTI (Pos. 1 nella Fig. 5.6 - 6
) finché il punto
piegato della pellicola di rivestimento si trova nell'area di prelievo (Pos. 4 nella Fig. 5.6 - 5
)
dei componenti.
5
Fig. 5.6 - 6 Pannello di controllo del caricatore
(1) Tasto AVANTI per il trasporto della cinghia in avanti
(2) Tasto INDIETRO per il trasporto indietro della cinghia
(3) Tasto PELLICOLA per tendere la pellicola di rivestimento
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
345
→ Spingere la leva (Pos. 5 nella Fig. 5.6 - 5, pagina 344) in avanti per sollevare la finestra di
prelievo (Pos. 2 nella Fig. 5.6 - 5
, pagina 344) alla prima posizione d'arresto.
→ Spingere la pellicola di rivestimento lateralmente in avanti lungo la finestra di prelievo e farla
uscire da sotto la finestra di prelievo.
→ Rivoltare all'indietro la pellicola di rivestimento finché si allinea con l'angolo d'estrazione (Pos.
3 nella Fig. 5.6 - 5
, pagina 344).
ISTRUZIONE 5
Abbassare la finestra di prelievo solo quando la pellicola di rivestimento è allineata all'angolo
d'estrazione.
→ Rivoltare indietro la leva (Pos. 5 nella Fig. 5.6 - 5
, pagina 344) per abbassare la finestra di
prelievo.
→ Far passare la pellicola di rivestimento sul bracci oscillante della pellicola di rivestimento
(Pos. 2 nella Fig. 5.6 - 7
) fino alle ruote d'intasamento della pellicola (Pos. 1 nella Fig. 5.6 - 7).
5
Fig. 5.6 - 7 Portare la pellicola di rivestimento alle ruote d'intasamento della pellicola di rivestimento
(1) Ruote d'intasamento della pellicola di rivestimento
(2) Pellicola di rivestimento
5
→ Nel pannello di controllo, premere il tasto PELLICOLA (Pos. 3 nella Fig. 5.6 - 6, pagina 344)
finché è tesa la pellicola di rivestimento. Il braccio oscillante della pellicola di rivestimento s'in-
clina verso il basso e ferma il motore di azionamento.
→ Tagliare pari la cinghia nell'estremità anteriore del modulo d'alimentazione.
