5.6.4.4 Supporto della cinghia per il caricatore della cinghia X da 8 mm
5
Fig. 5.6 - 8 Caricatore X da 8 mm - supporto della cinghia e sensore di giunzione
(1) Supporto estraibile della cinghia
(2) Apertura ovale nel supporto della cinghia
(3) Posizione di montaggio del sensore di giunzione
Il caricatore X da 8 mm è dotato di un supporto della cinghia (Pos. 1 nella Fig. 5.6 - 8
). All'occor-
renza si può anche eliminare facilmente.
→ Inserire la lama di un cacciavite da orologiaio nell'apertura ovale (Pos. 2 nella Fig. 5.6 - 8
) del
supporto della cinghia ed estrarre il supporto in senso contrario alla direzione di trasporto della
cinghia.
→ Quando inserite il supporto della cinghia, accertatevi che s'inserisca nella posizione giusta.
ISTRUZIONE 5
Per tutti i componenti a partire dai 0402 e più piccoli, inserire sempre il supporto della cinghia
(Pos. 1 nella Fig 5.6 - 8
) nel caricatore da 8 mm. In questo modo, si ottiene sempre un'altezza di
prelievo Z costante e si riduce anche il tempo necessario per le correzioni al minimo delle altezze
di prelievo
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
347
5.6.4.5 Sensori di giunzione per caricatori della cinghia X
Ai caricatori X della cinghia è possibile aggiungere sensori di giunzione. Il sensore è disponibile
in due versioni:
Sensore di giunzione per moduli d'alimentazione della cinghia da 8 mm e da 12 mm
Sensore di giunzione per caricatori X della cinghia da 16 mm a 88 mm 5
Il sensore di giunzione s'installa nel punto definito alla Pos 3 nella Fig. 5.6 - 8
, pagina 346.
Sono disponibili già anche caricatori della cinghia con sensore di giunzione già installato per la
fornitura (vedi il paragrafo 3.9.2
, da pagina 168).
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
348
5.6.5 Inserire il modulo d'alimentazione S nel carrello CO (serie HF)
5

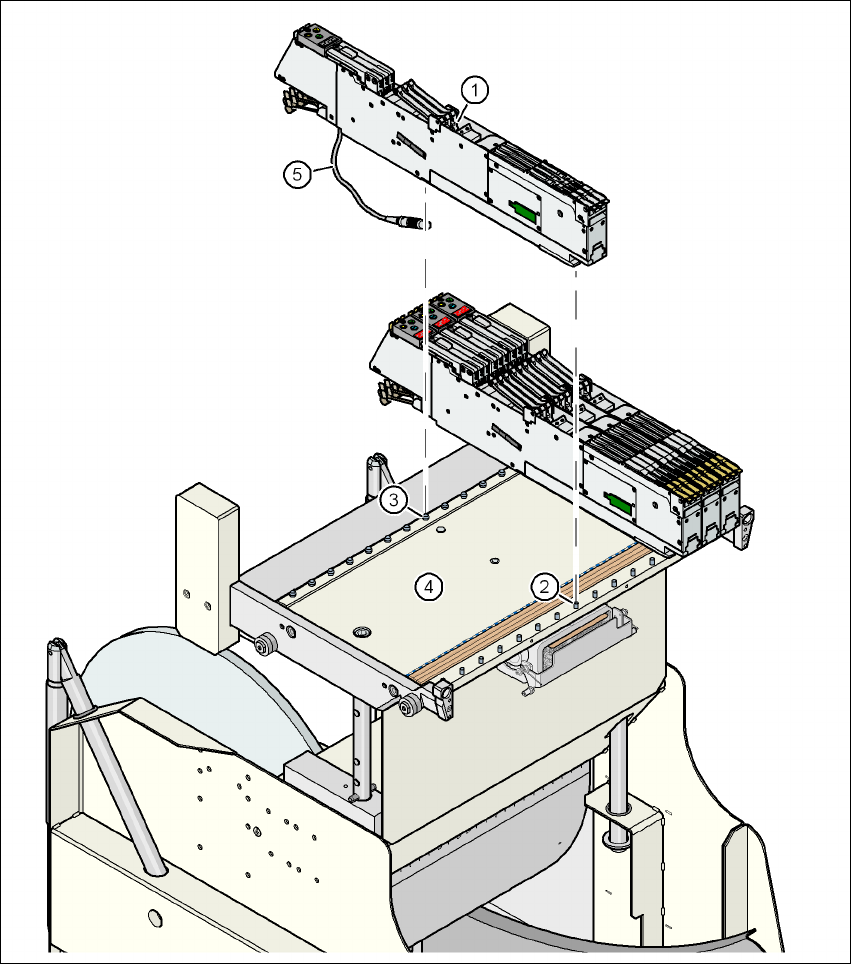

Fig. 5.6 - 9 Carrello CO (serie HF) con 15 posti per i moduli d'alimentazione S
(1) Caricatore S
(2) Perno di centraggio
(3) Calotta
(4) Tavolo CO
(5) Cavo d'allacciamento del caricatore S
