5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X 5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 350 5 Fig. 5.6 - 10 Inserimento di caricatore S di un…
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori
349
5.6.5.1 Preparare il tavolo CO (SIPLACE HF) e i caricatori S per l'allestimento
→ Pulire la superficie d'appoggio del caricatore
→ Pulire la superficie d'appoggio sul tavolo CO.
→ Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere dall'ugello
adatto.
ATTENZIONE 5
Evitare di togliere con le dita i componenti dal tavolo CO, c'è la possibilità di ferirsi con finis-
sime schegge metalliche.
5.6.5.2 Applicare il caricatore S
→ Inserire il modulo d'alimentazione (Pos. 1 nella Fig. 5.6 - 9, pagina 348) innanzitutto con il lato
anteriore, ovvero quello con il piede intagliato, sul tavolo CO (Pos. 4 nella Fig. 5.6 - 9
, pagina
348
), in modo tale che la spina di centraggio (Pos. 2) sul tavolo CO scivoli nella fessura del
piede del modulo d'alimentazione.
→ Abbassare ora il caricatore nel lato posteriore finché la calotta (Pos. 3 nella Fig. 5.6 - 9
, pa-
gina 348
) sparisce completamente nel foro del caricatore.
→ Accertarsi che i caricatori vengano collocati correttamente sul tavolo CO secondo la loro lar-
ghezza (vedi Fig. 5.6 - 10
, pagina 350).
→ Controllare se il caricatore è poggiato orizzontalmente sul tavolo dei componenti. Picchiettare
con il dito lateralmente sul caricatore. Non si deve muovere.
→ Collegare il connettore del caricatore (Pos. 5 nella Fig. 5.6 - 9
, pagina 348) alla presa che si
trova sotto il posto. Il punto rosso della spina deve essere rivolto verso quello della presa.
ISTRUZIONE 5
Accertarsi di usare assolutamente la presa appartenente al posto per collegare il caricatore
perché i caricatori ricevono l'impulso di comando tramite questa presa. Possibilmente il cari-
catore non funziona nel modo giusto se non viene collegato alla presa giusta. Troverete in-
formazioni dettagliate sull'assegnazione di spina e bussola nelle istruzioni operative del
rispettivo caricatore.
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
350
5

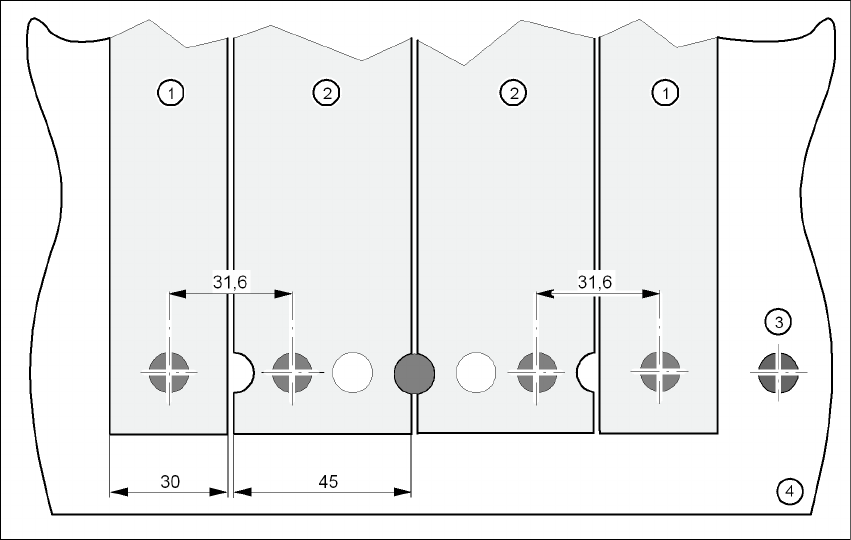

Fig. 5.6 - 10 Inserimento di caricatore S di una larghezza di 30 o 45 mm sul tavolo CO
(1) Caricatore, largo 30 mm
(2) Caricatore, largo 45 mm
(3) Calotta
(4) Tavolo CO
5.6.6 Allestire il modulo d'alimentazione X
L'inserimento del modulo d'alimentazione X è descritto nella jobguide.
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.7 Rispettare i messaggi LCD e di stato del caricatore X
351
5.7 Rispettare i messaggi LCD e di stato del caricatore X
Per segnalare gli stati d'esercizio, i moduli d'alimentazione X hanno un display di stato a vari colori
(Pos. 6 nella Fig. 5.7 - 1
) ed uno a cristalli liquidi per la visualizzazione dei testi (Pos. 1
5.7 - 1
).
5

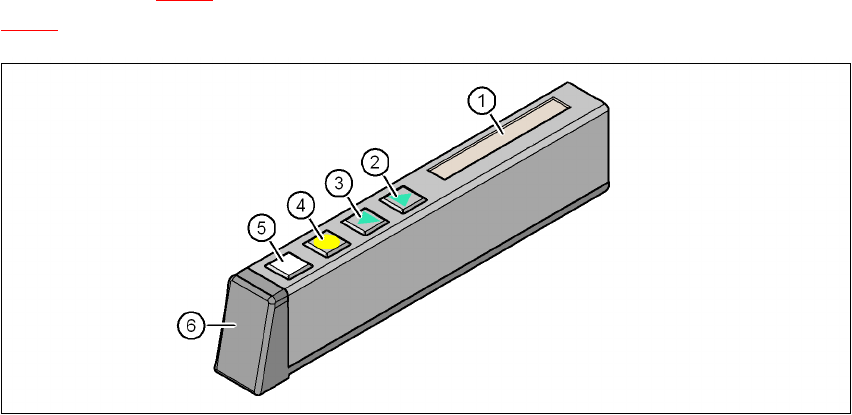

Fig. 5.7 - 1 Tasti, display a cristalli liquidi e di stato nel modulo d'alimentazione X
(1) Visualizzazione LCD
(2) Tasto AVANTI
(3) Tasto INDIETRO
(4) Tasto PELLICOLA
(5) Tasto SET
(6) Display di stato, a vari colori
5.7.1 Display di stato
– Verde:
il caricatore è pronto al funzionamento ed è contenuto nell'allestimento attuale.
– Arancione:
segnalazione di avvertimento. Il testo dell'avvertimento apparirà nel display a cristalli liquidi.
–Rosso:
si è verificato un guasto. Il messaggio d'errore appare nel display a cristalli liquidi.
–Off:
Il caricatore non è contenuto nell'allestimento attuale.
