5.11 Agganciare e sganciare il carrello CO
5.11.1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA 5
Per motivi di sicurezza per evitare infortuni (pericolo di schiacciamento), il carrello CO può
essere agganciato o sganciato sempre solo da un'unica persona.
5

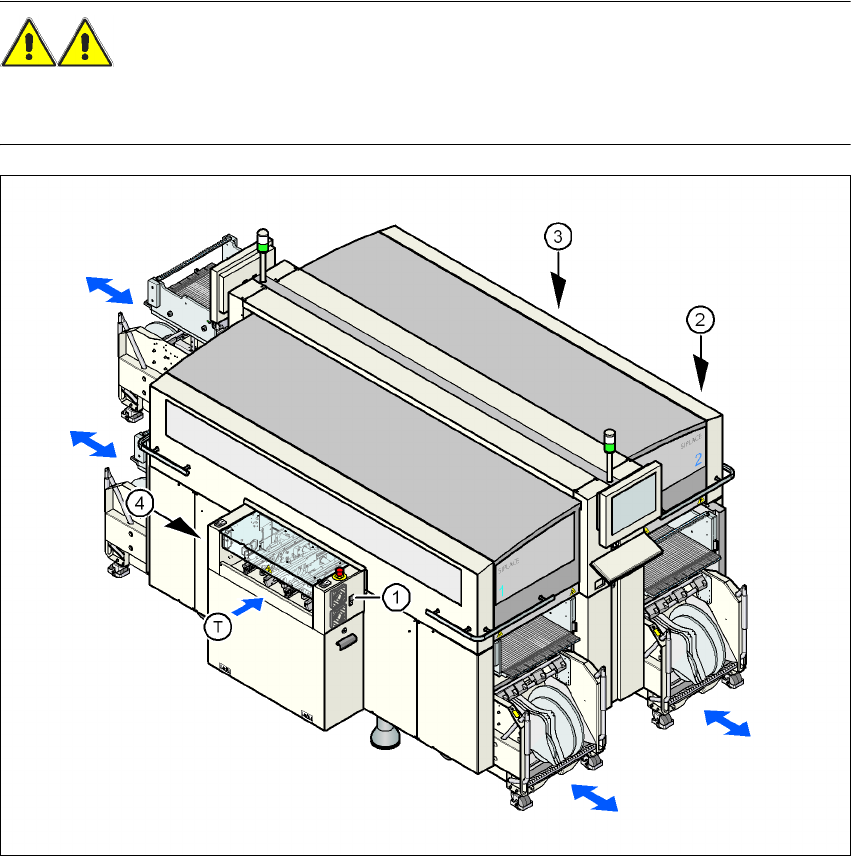

Fig. 5.11 - 1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
(1) Tasto per agganciare e sganciare il carrello CO, posto 1
(2) Tasto per agganciare e sganciare il carrello CO, posto 2
(3) Tasto per agganciare e sganciare il carrello CO, posto 3
(4) Tasto per agganciare e sganciare il carrello CO, posto 4
(T) Direzione di trasporto circuito stampato
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.11 Agganciare e sganciare il carrello CO
359
Il piano di sicurezza per la sostituzione del carrello CO prevede che l'utente prema un tasto (Pos.
1, 2, 3 o 4 nella Fig. 5.11 - 1
, pagina 358) nel lato d'entrata o d'uscita del dispositivo automatico
per agganciare o sganciare il carrello CO. Così si garantisce che l'operatore si trovi sempre al lato
del dispositivo automatico durante il processo di aggancio o di sgancio. Inoltre è possibile aggan-
ciare il carrello CO solo se le cappe di protezione sono chiuse.
5.11.2 Sganciare il carrello CO
→ Premere uno dei tasti nel lato d'entrata o d'uscita del dispositivo automatico (pos. 1, 2, 3 o 4
nella Fig. 5.11 - 1
, pagina 358) finché si è agganciato il carrello CO.
→ Spostare le due maniglie verso l'alto (Pos. 1 nella Fig. 5.11 - 2
).
5
Fig. 5.11 - 2 Ruotare verso l'alto le maniglie del carrello CO per spingerlo
→ Togliere afferrando le manopole con entrambe le mani il carrello CO dal dispositivo automa-
tico.
5.11.3 Indicazioni di sicurezza per muovere il carrello CO
AVVERTENZA
Per evitare infortuni, rispettare assolutamente le seguenti regole quando si muove il carrello CO.
→ Afferrare sempre il carrello CO nei due manici con entrambe le mani se si desidera spostarlo.
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.11 Agganciare e sganciare il carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
360
→ Ricordare che un carrello CO pieno di caricatori può rovesciarsi lateralmente o in avanti a par-
tire da un'inclinazione di circa 20°.
→ Accertarsi che la superficie sulla quale si muove il carrello abbia in ogni caso un'inclinazione
notevolmente più ridotta.
→ Accertarsi di non collidere con gli ostacoli. A forte velocità, il carrello potrebbe rovesciarsi in
avanti.
5.11.4 Agganciare il carrello CO serie X
5
Fig. 5.11 - 3 Carrello CO e rientro del carrello CO, SIPLACE serie X
(1) Dispositivo di rientro del carrello CO, SIPLACE serie X
(2) Carrello CO, SIPLACE serie X
(3) Manopole di bloccaggio
