5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X 5.11 Agganciare e sganciare il carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 364 5.1 1.6 Aggancia re il carre llo …
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.11 Agganciare e sganciare il carrello CO
363
5.11.5 Protezione di arrivo del carrello CO di serie X nel rientro del carrello CO
del SIPLACE HF
Con la protezione di arrivo, s'impedisce l'arrivo di un carrello CO di serie X nel rientro del carrello
CO del SIPLACE HF (Pos. 2 nella Fig. 5.11 - 5
, pagina 363).
AVVERTENZA 5
Senza questa protezione d'arrivo c'è il pericolo che quando si spinge per sbaglio un carrello CO
di serie X nel rientro del carrello CO del SIPLACE HF, quest'ultimo venga danneggiato.
L'arrivo di un carrello CO del SIPLACE HF nel dispositivo di rientro del carrello CO per i moduli
d'alimentazione X non è possibile a causa del tipo di costruzione.
Se manca la protezione d'arrivo, la si deve assolutamente aggiungere. L'aggiunta è descritta nel
foglio d'istruzioni con l'articolo no. 00194621-xx.
5

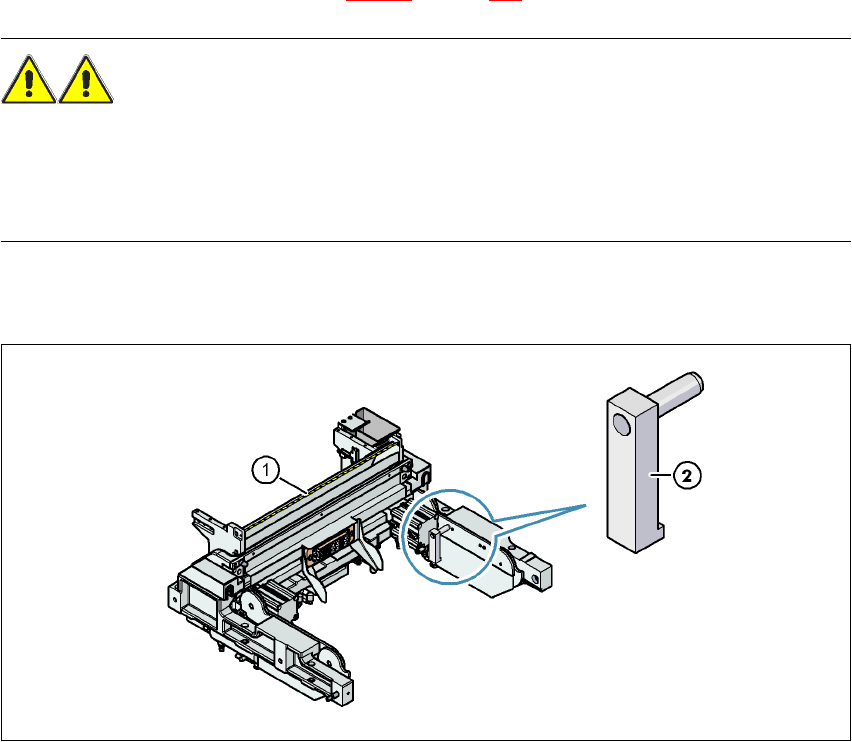

Fig. 5.11 - 5 Protezione di arrivo del carrello CO della serie X nel rientro del carrello CO del SIPLACE HF
(1) Dispositivo di rientro del carrello CO, SIPLACE HF
(2) Protezione d'arrivo, articolo no. 03038865S01
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.11 Agganciare e sganciare il carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
364
5.11.6 Agganciare il carrello CO HF
ATTENZIONE 5
Il carrello CO, serie SIPLACE X (Fig. 5.11 - 3
, pagina360) e SIPLACE HF (Fig. 5.11 - 6) hanno
dispositivi di rientro diversi. Ogni dispositivo CO si può quindi agganciare solo al dispositivo di
rientro previsto per lui.
5
Fig. 5.11 - 6 Carrello CO e rientro del carrello CO, SIPLACE HF
(1) Dispositivo di rientro del carrello CO, SIPLACE HF
(2) Carrello CO, SIPLACE HF
ISTRUZIONE 5
Accorciare le cinghie nell'estremità anteriore dei caricatori S di circa 1 cm prima di agganciare il
carrello CO della serie HF.
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.11 Agganciare e sganciare il carrello CO
365
ATTENZIONE 5
Controllare che la testa di montaggio si trovi fuori dall'area di spostamento del carrello CO.
→ Spingere accuratamente il carrello CO nel dispositivo automatico fino al punto d'arresto.
ISTRUZIONE 5
Chiudere le cappe di sicurezza perché è possibile l'aggancio solo con le cappe di sicurezza
chiuse.
→ Premere il relativo tasto nel lato d'entrata o d'uscita del dispositivo automatico (Pos. 1, 2, 3 o
4 nella Fig. 5.11 - 1
, pagina 358), finché il carrello è completamente agganciato.
→ Spingere le bussole (Pos. 1 nella Fig. 5.11 - 7
) delle due maniglie verso l'alto e spostare la
maniglia verso il basso (Pos. 2 nella Fig. 5.11 - 7
).
5
Fig. 5.11 - 7 Ruotare verso il basso le maniglie del carrello CO HF
(1) Spingere la bussola verso l'alto
(2) Piegare le maniglie in basso
