Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 5.11 Agganc iare e sganc iare il carrello CO 365 A TTENZIONE 5 Controll are che…
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.11 Agganciare e sganciare il carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
364
5.11.6 Agganciare il carrello CO HF
ATTENZIONE 5
Il carrello CO, serie SIPLACE X (Fig. 5.11 - 3
, pagina360) e SIPLACE HF (Fig. 5.11 - 6) hanno
dispositivi di rientro diversi. Ogni dispositivo CO si può quindi agganciare solo al dispositivo di
rientro previsto per lui.
5

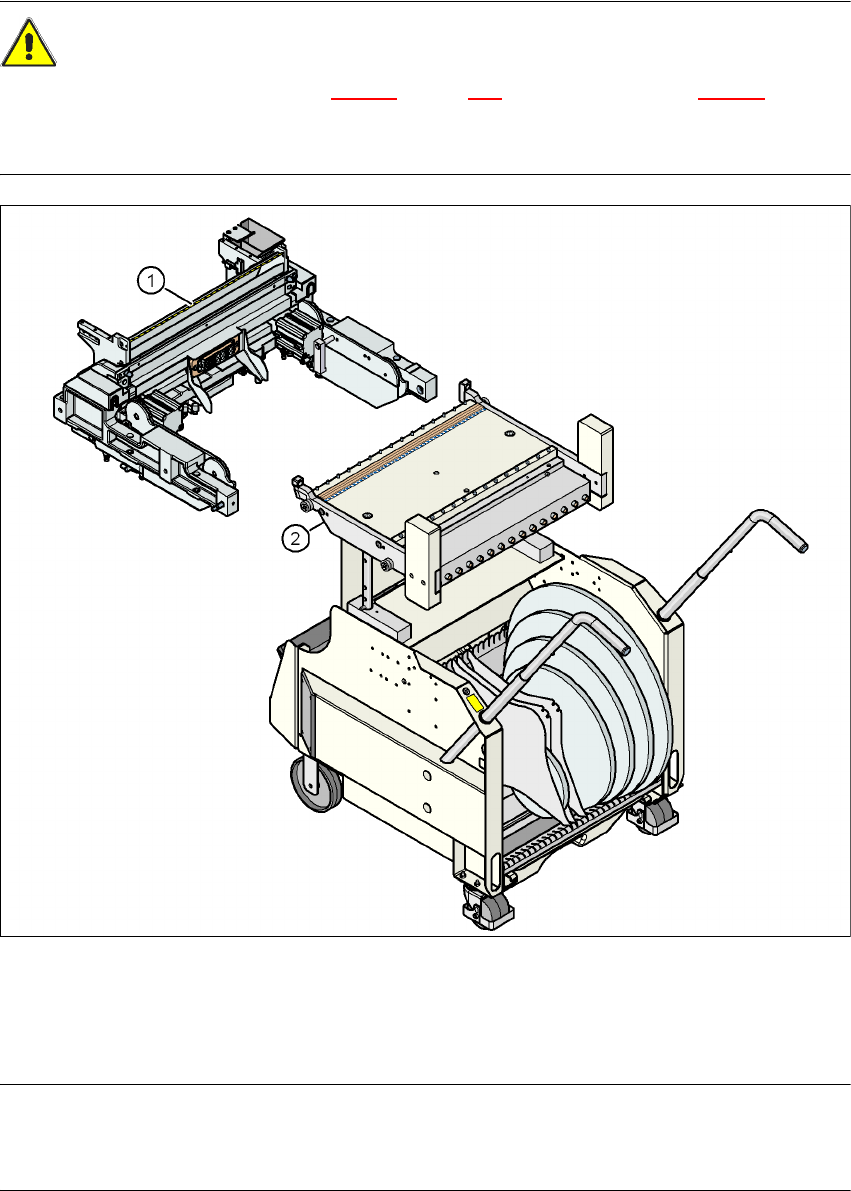

Fig. 5.11 - 6 Carrello CO e rientro del carrello CO, SIPLACE HF
(1) Dispositivo di rientro del carrello CO, SIPLACE HF
(2) Carrello CO, SIPLACE HF
ISTRUZIONE 5
Accorciare le cinghie nell'estremità anteriore dei caricatori S di circa 1 cm prima di agganciare il
carrello CO della serie HF.
Manuale per l’uso SIPLACE serie X 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.11 Agganciare e sganciare il carrello CO
365
ATTENZIONE 5
Controllare che la testa di montaggio si trovi fuori dall'area di spostamento del carrello CO.
→ Spingere accuratamente il carrello CO nel dispositivo automatico fino al punto d'arresto.
ISTRUZIONE 5
Chiudere le cappe di sicurezza perché è possibile l'aggancio solo con le cappe di sicurezza
chiuse.
→ Premere il relativo tasto nel lato d'entrata o d'uscita del dispositivo automatico (Pos. 1, 2, 3 o
4 nella Fig. 5.11 - 1
, pagina 358), finché il carrello è completamente agganciato.
→ Spingere le bussole (Pos. 1 nella Fig. 5.11 - 7
) delle due maniglie verso l'alto e spostare la
maniglia verso il basso (Pos. 2 nella Fig. 5.11 - 7
).
5

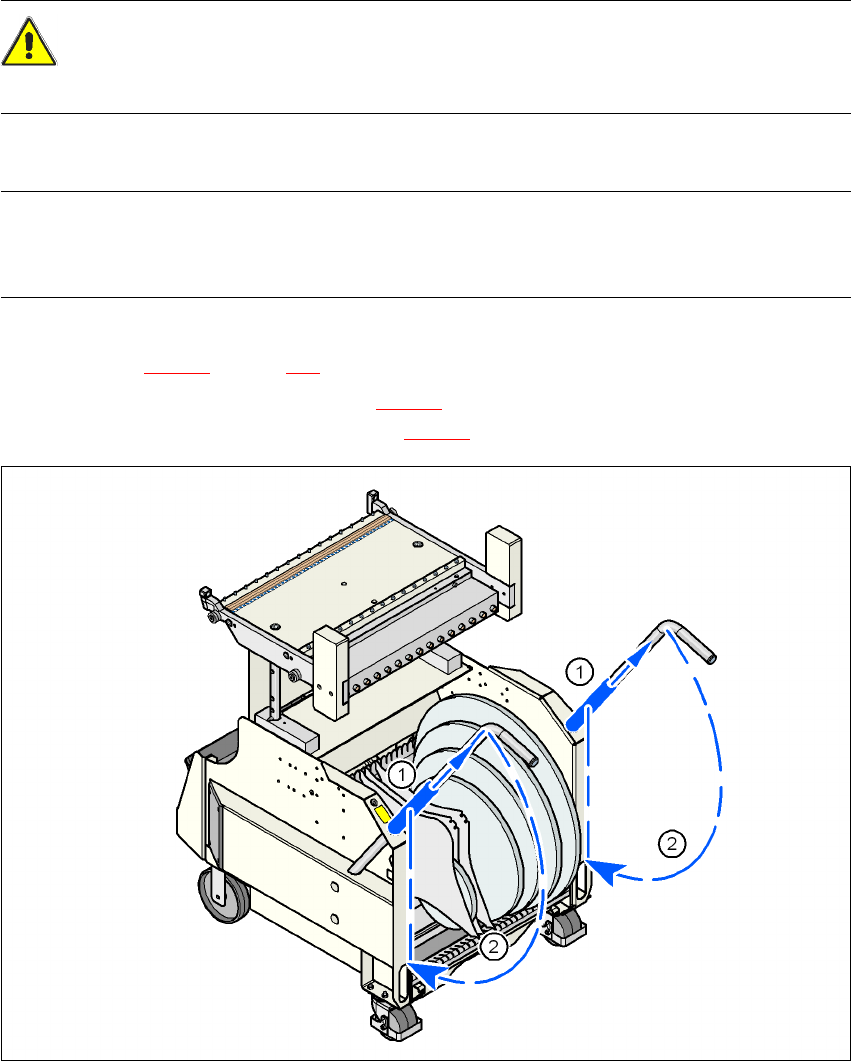

Fig. 5.11 - 7 Ruotare verso il basso le maniglie del carrello CO HF
(1) Spingere la bussola verso l'alto
(2) Piegare le maniglie in basso
5 Compiti per il personale di servizio Manuale per l’uso SIPLACE serie X
5.12 Agganciare e sganciare il carrello CO alla stazione d'aggancio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
366
5.12 Agganciare e sganciare il carrello CO alla stazione
d'aggancio
5

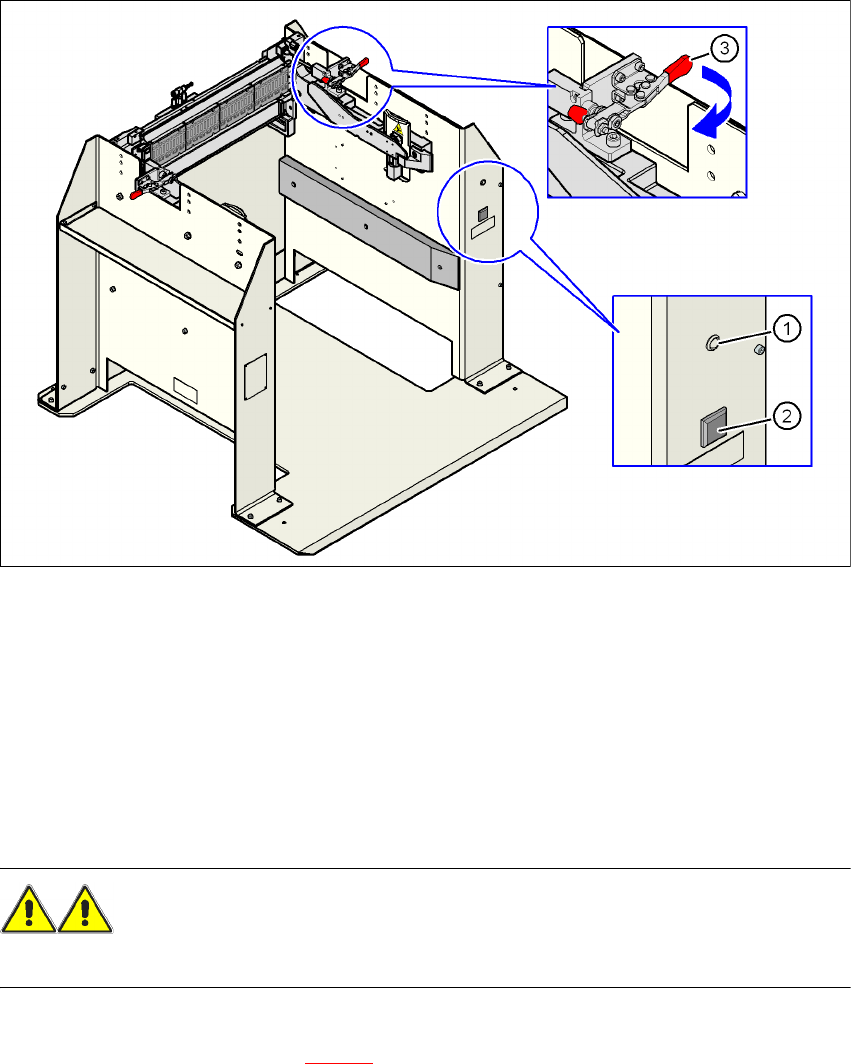

Fig. 5.12 - 1 Ruotare verso il basso le maniglie del carrello CO serie X
(1) Spia di controllo per l'alimentazione di rete
(2) Tasto per il bloccaggio e lo sbloccaggio di tutti i moduli d'alimentazione al carrello CO
(3) Tenditore orizzontale per il fissaggio della leva del tavolo CO alla posizione "chiuso"
5
5
5.12.1 Collegare il carrello CO della serie SIPLACE X alla stazione d'aggancio
AVVERTENZA 5
→ Durante l'aggancio, non inserire la mano nelle aree tra il carrello CO e la stazione d'aggancio.
→ Aprire contemporaneamente i due tenditori orizzontali spostandoli nella direzione indicata
dalla freccia (pos. 3 nella Fig. 5.12 - 1
).
→ Spingere accuratamente il carrello CO nella stazione d'aggancio. Il tavolo CO si solleverà.
