6 Ampliamenti della stazione
6.1 Scambiatore di pipette
Con gli scambiatori di pipette è possibile aumentare notevolmente la flessibilità delle teste di mon-
taggio per la lavorazione di tipi diversi di componenti. Se dato il programma di montaggio diventa
necessaria una sostituzione delle pipette, la testa di montaggio deposita automaticamente la vec-
chia pipetta nel garage delle pipette e ne preleva una nuova. Nella prova del vuoto si possono
inoltre sostituire velocemente le pipette eliminate.
L'accettazione delle pipette da uno scambiatore di pipette è notevolmente più esatta e più veloce
di quanto sarebbe possibile manualmente. Per il processo di montaggio di componenti piccoli è
assolutamente necessario che l'eccentricità radiale della rotazione delle pipette sia minima.
6.1.1 Scambiatore di pipette per la testa Collect&Place da 20 segmenti
Articolo no. 00119715-xx Scambiatore di pipette, serie X, C&P20A
6

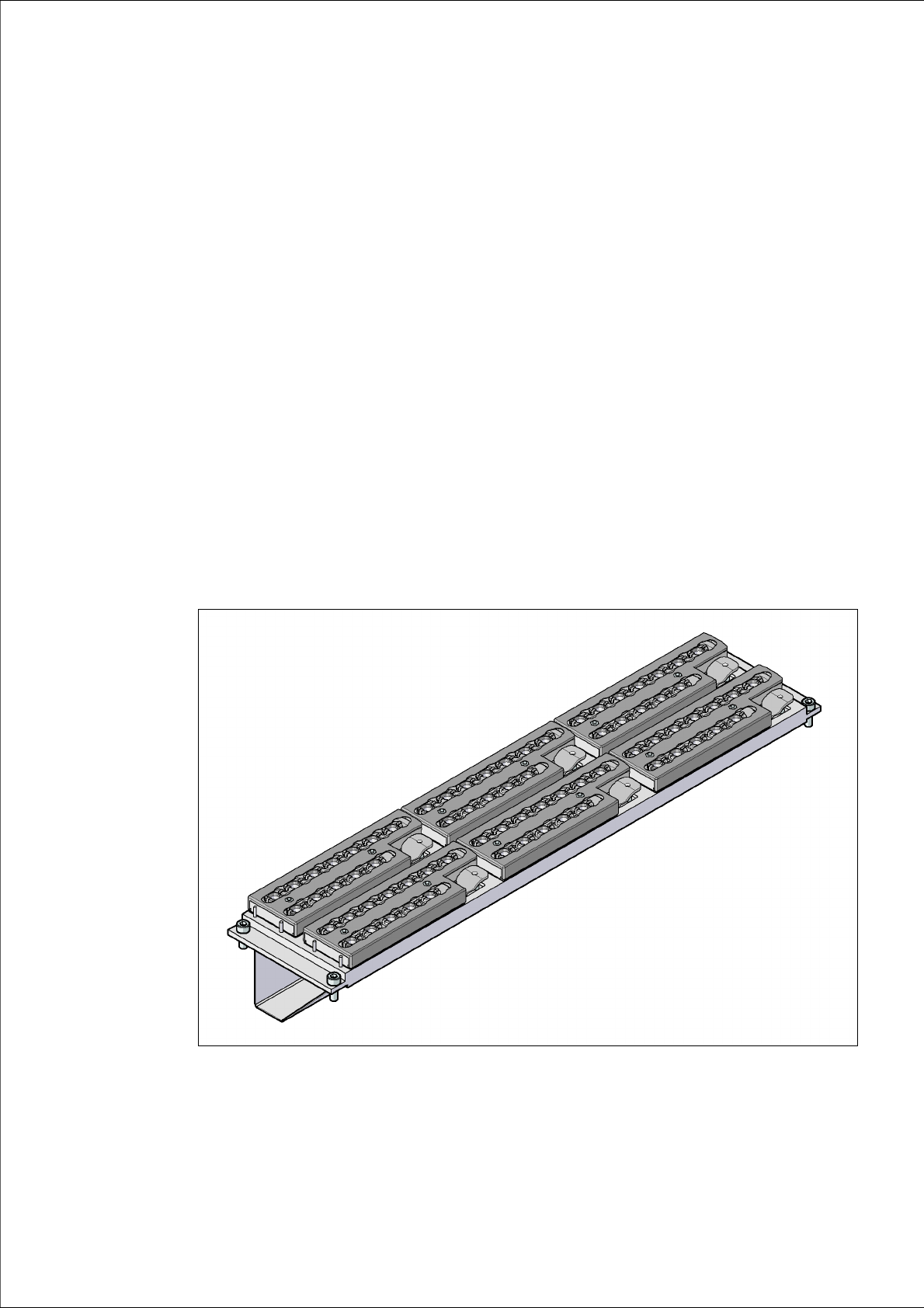

Fig. 6.1 - 1 Scambiatore di pipette per la testa Collect&Place da 20 segmenti
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
370
6.1.1.1 Descrizione
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 12 garage delle pi-
pette. I caricatori sono collocati su un supporto comune. Sono centrati con due spine cilindriche
e con 4 pulsanti. Il posizionamento corretto dei caricatori sul corpo base dello scambiatore di pi-
pette è monitorato da microinterruttori, in modo da evitare la collisione della testa di montaggio
con un caricatore eventualmente sporgente. Tutti i posti dei caricatori devono essere occupati
perché il circuito di sicurezza arresta il dispositivo automatico se i caricatori mancano o non sono
posizionati correttamente.
6.1.1.2 Dati tecnici
6
Scambiatore di pipette per la testa Collect&Place da 20 segmenti
Misure (lunghezza x larghezza x altezza) 449 x 94,5 x 79 mm³
Numero di garage di pipette 72
Tipi di pipette 10xx, 11xx e 12xx
Tempo di sostituzione delle pipette ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
