6.1.1.1 Descrizione
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 12 garage delle pi-
pette. I caricatori sono collocati su un supporto comune. Sono centrati con due spine cilindriche
e con 4 pulsanti. Il posizionamento corretto dei caricatori sul corpo base dello scambiatore di pi-
pette è monitorato da microinterruttori, in modo da evitare la collisione della testa di montaggio
con un caricatore eventualmente sporgente. Tutti i posti dei caricatori devono essere occupati
perché il circuito di sicurezza arresta il dispositivo automatico se i caricatori mancano o non sono
posizionati correttamente.
6.1.1.2 Dati tecnici
6
Scambiatore di pipette per la testa Collect&Place da 20 segmenti
Misure (lunghezza x larghezza x altezza) 449 x 94,5 x 79 mm³
Numero di garage di pipette 72
Tipi di pipette 10xx, 11xx e 12xx
Tempo di sostituzione delle pipette ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
371
6.1.1.3 Posizione dello scambiatore di pipette per la testa C&P20A nel dispositivo
automatico X4
Nei posti 1, 2, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa
Collect&Place a 20 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 2
). Ne risulta una capacità totale di 8
scambiatori di pipette con 48 caricatori ed un totale di 576 garage di pipette.
6

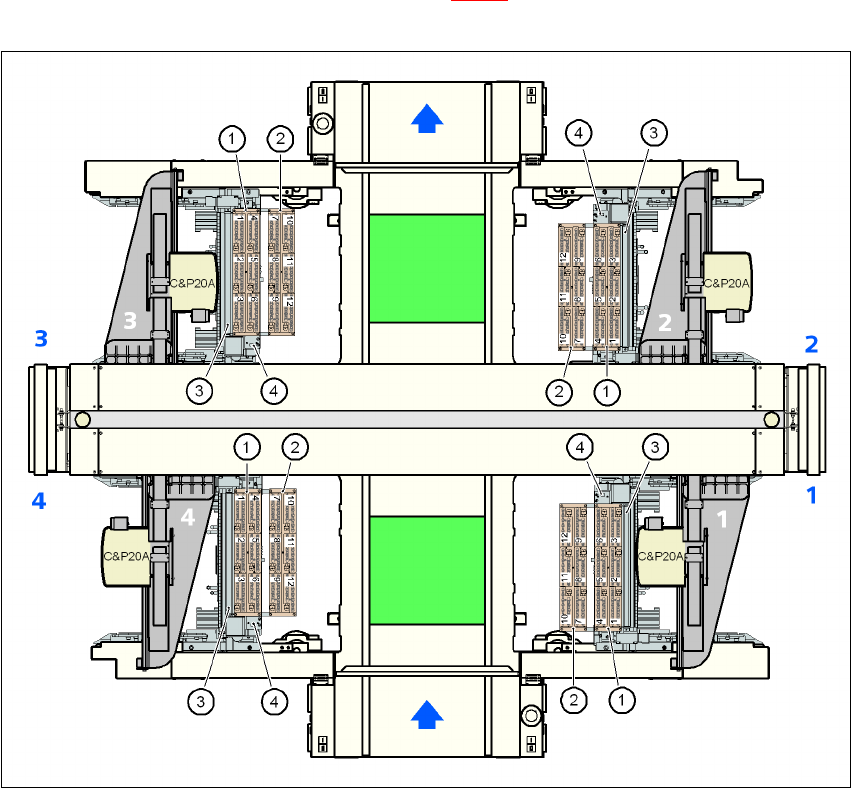

Fig. 6.1 - 2 Posizione dello scambiatore di pipette per la testa Collect&Place a 20 segmenti nel dispositivo automa-
tico X4
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
372
6.1.1.4 Posizione dello scambiatore di pipette per la testa C&P20A nel dispositivo
automatico X3
Nei posti 1, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place
a 20 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 3
). Nel posto 2 si può installare uno scambiatore di pi-
pette. Ne risulta una capacità totale di 7 scambiatori di pipette con 42 caricatori ed un totale di 504
garage di pipette.
6

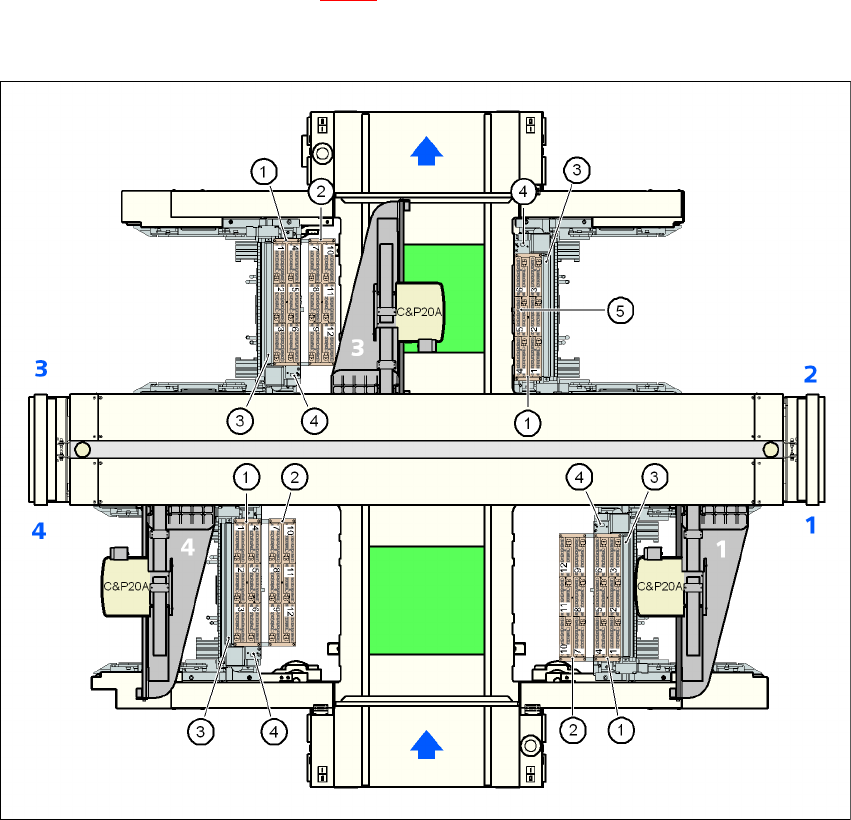

Fig. 6.1 - 3 Posizione dello scambiatore di pipette per la testa Collect&Place a 20 segmenti nel dispositivo automa-
tico X3
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
