6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 374 6.1.1.6 Montaggio Gli scamb iatori d i pipette "fila 1…
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
373
6.1.1.5 Posizione dello scambiatore di pipette per la testa C&P20A nel dispositivo
automatico X2
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
20 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 4
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 36 caricatori
ed un totale di 432 garage di pipette.
6

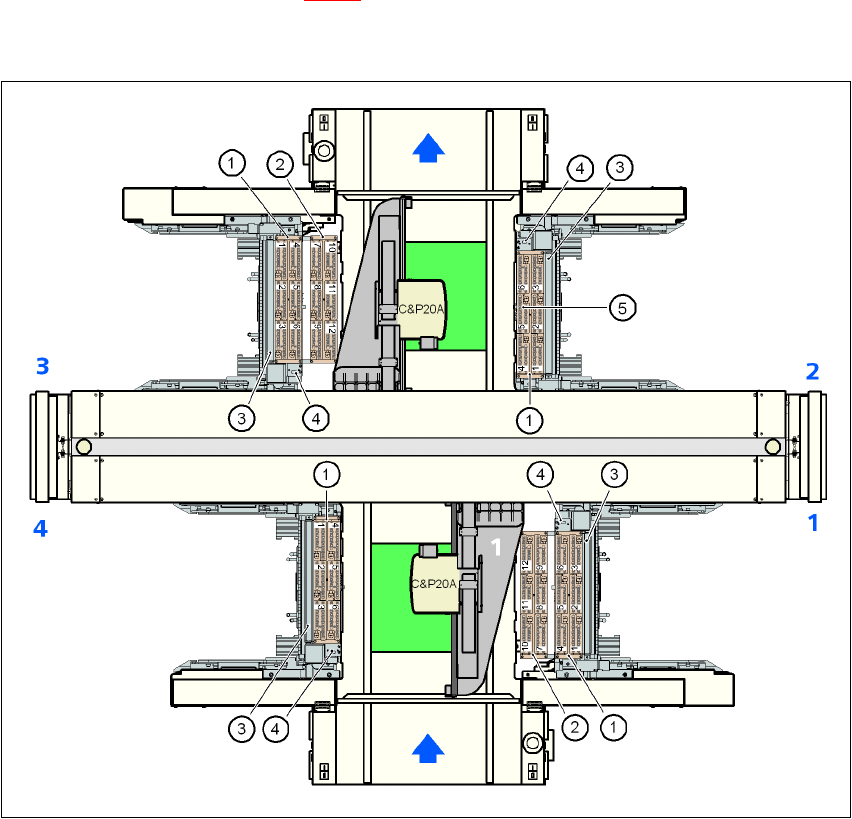

Fig. 6.1 - 4 Posizione dello scambiatore di pipette per la testa Collect&Place a 20 segmenti nel dispositivo automa-
tico X2
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
374
6.1.1.6 Montaggio
Gli scambiatori di pipette "fila 1" (vedi Fig. 6.1 - 2, 6.1 - 3 e 6.1 - 4 a partire da pagina371) sono
fissati rispettivamente al dispositivo di rientro del carrello CO. Per lo scambiatore di pipette "fila 2"
esiste un set di montaggio extra composto dal dispositivo d'estrazione e dal contenitore degli
scarti per le pipette (vedi la sezione 6.1.1.10
, pagina 378).
6

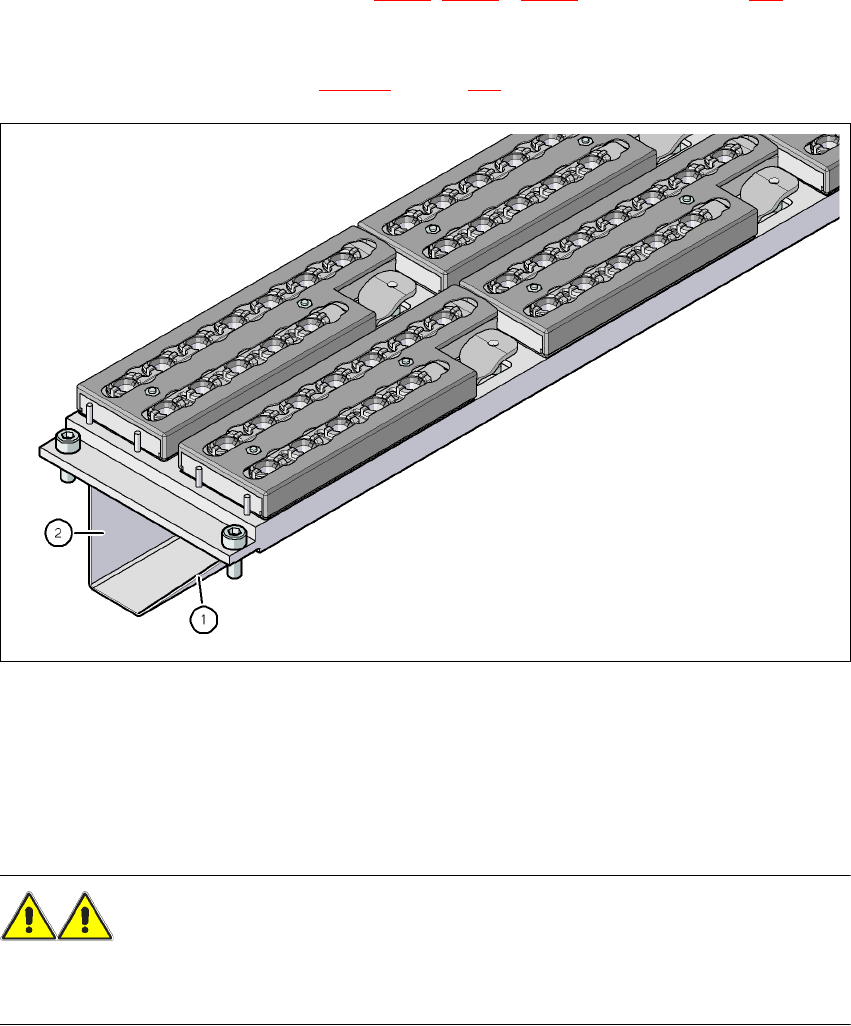

Fig. 6.1 - 5 Posizione di montaggio
(1) Lato obliquo rivolto in direzione del dispositivo di rientro del carrello CO
(2) Il lato obliquo è rivolto in direzione trasporto circuiti stampati
→ Disporre lo scambiatore di pipette in modo tale che il lato obliquo sia rivolto verso il dispositivo
di rientro del carrello CO.
AVVERTENZA 6
– Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
375
6.1.1.7 Indicazioni per l’uso
→ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa
Collect&Place sono state reinserite nei rispettivi caricatori. 6
ISTRUZIONE 6
Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di
bloccaggio. Pulire quindi regolarmente i caricatori ed i posti liberi.
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
6.1.1.8 Sostituzione del caricatore
→ Premere la leva (Pos. 1 nella Fig. 6.1 - 6, pagina 373), per staccare il caricatore dalle sfere del
pulsante (Pos. 5 nella Fig. 6.1 - 6
, pagina 373). Estrarre il caricatore dal supporto.
