AVVERTENZA 6
Una leva che sporge dal caricatore (Pos. 1 nella Fig 6.1 - 6
) può determinare il crash della testa
di montaggio. Fare attenzione che le leve non sporgano sopra i caricatori.
6

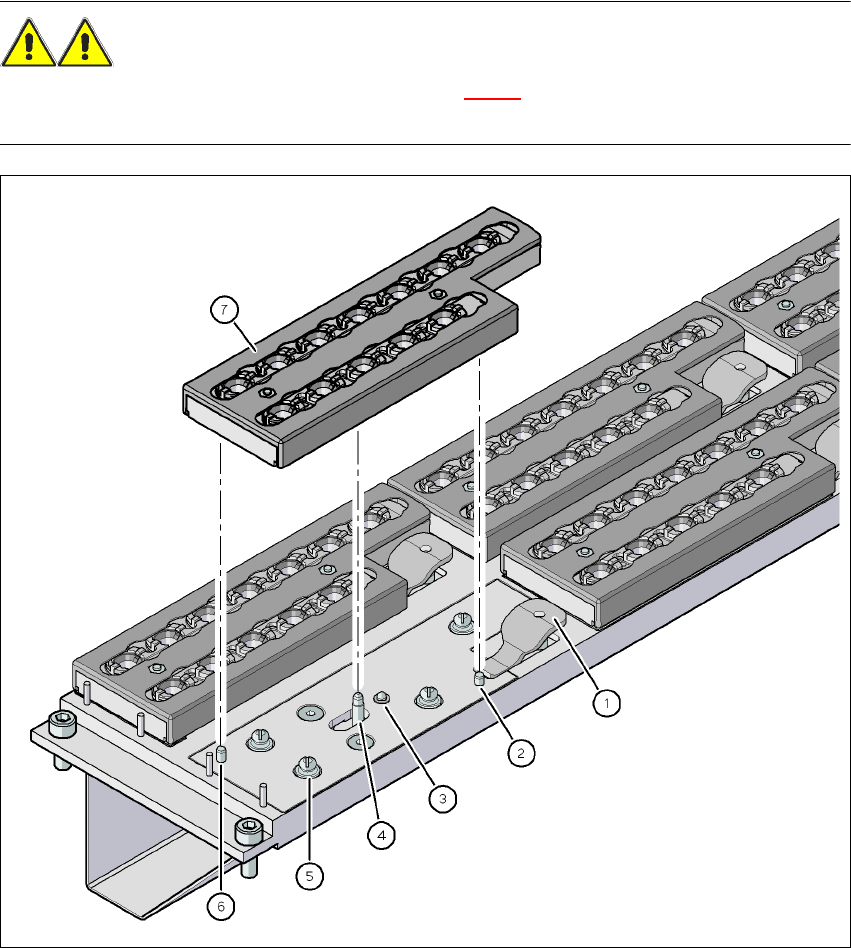

Fig. 6.1 - 6 Sostituzione del caricatore
(1) Leva per sollevare il caricatore
(2) Spina cilindrica, s'innesta nel foro del caricatore
(3) Spina con molla per l'attivazione del microinterruttore
(4) Spina del meccanismo di spostamento, sposta la lastra di bloccaggio
(5) Sfera del pulsante
(6) Spina cilindrica, s'inserisce nel foro longitudinale del caricatore
(7) Lastra di bloccaggio in posizione "caricatore bloccato"
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
377
ISTRUZIONE 6
– Spostare la lastra di bloccaggio in posizione "caricatore bloccato".
– Prima dell'inserimento, regolare il caricatore in modo che le spine di centraggio (Pos. 2 e 6
nella Fig. 6.1 - 6
, pagina 376) possano scivolare nei fori di centraggio e nel foro longitudinale
(Pos. 6 nella Fig. 6.1 - 6, pagina 376).
→ Mettere il caricatore sulle sfere del pulsante (Pos. 5 nella Fig. 6.1 - 6
, pagina 376).
→ Spingere il caricatore uniformemente verso il basso in modo che le sfere del pulsante s'inseri-
scano contemporaneamente in tutti i pulsanti.
6.1.1.9 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha due fiducial, una per la determinazione della po-
sizione e l'altra per la determinazione della posizione dei bordi.
6

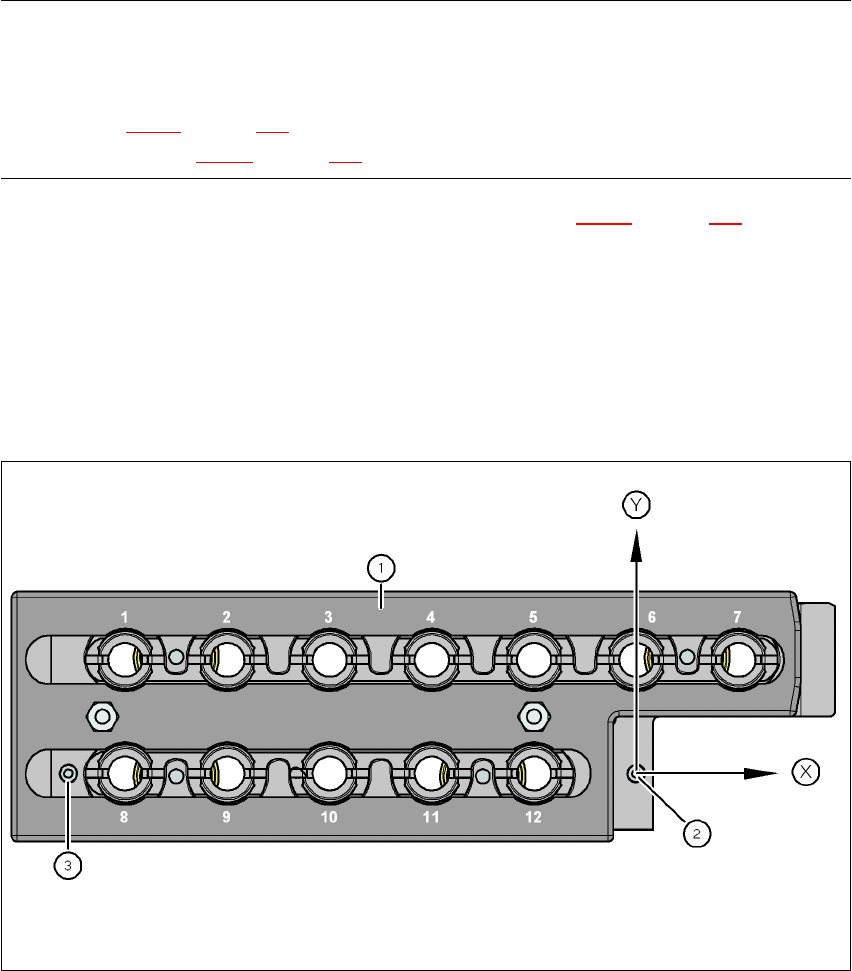

Fig. 6.1 - 7 Numerazione dei garage del caricatore di pipette, fiducial per la determinazione della posizione e della
posizione dei bordi
(1) Lastra di bloccaggio in posizione "caricatore aperto"
(2) Fiducial per la determinazione della posizione
(3) Fiducial per la determinazione della posizione dei bordi
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
378
6.1.1.10 Scambiatore di pipette "fila 2" per la testa Collect&Place a 20 segmenti
Articolo no. 00119716-xx Scambiatore di pipette 2, serie X, C&P20A
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico X4:Posti 1, 2, 3 e 4 (vedi Fig. 6.1 - 2
, pagina 371)
Dispositivo automatico X3:Posti 1, 3 e 4 (vedi Fig. 6.1 - 3
, pagina 372)
Dispositivo automatico X2:Posti 1 e 3 (vedi Fig. 6.1 - 4
, pagina 373)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio.
6

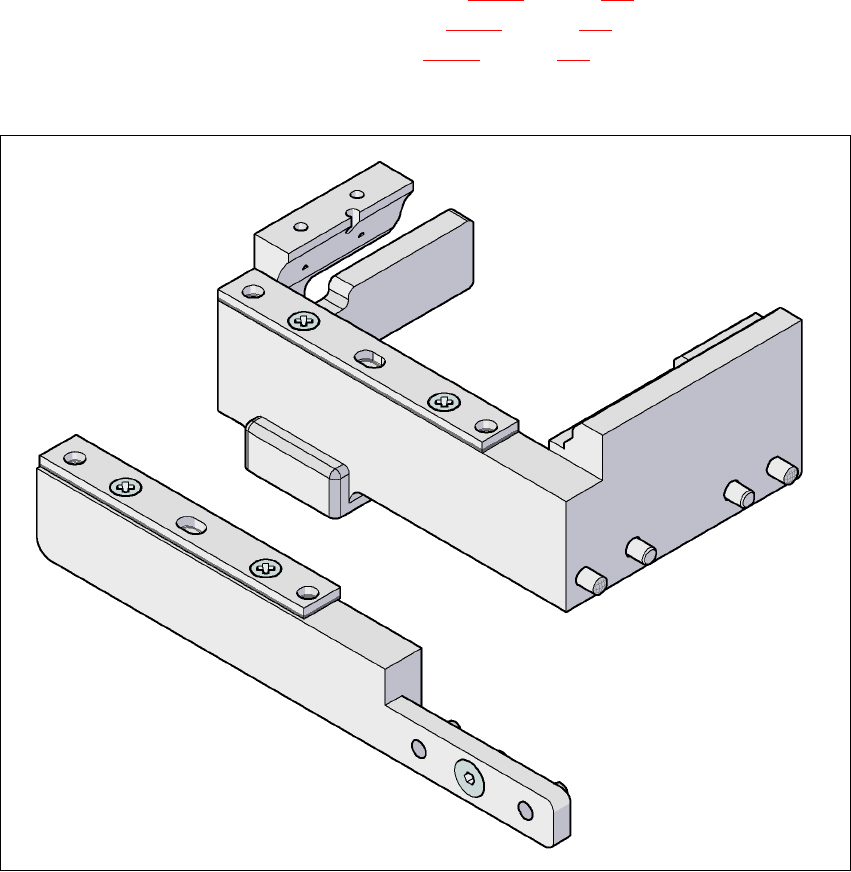

Fig. 6.1 - 8 Set di montaggio per lo scambiatore di pipette "fila 2"
6
6
