Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
379
6.1.2 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Articolo no. 00119661-xx Scambiatore di pipette HF/X/D3, testa C&P da 12 segmenti
6

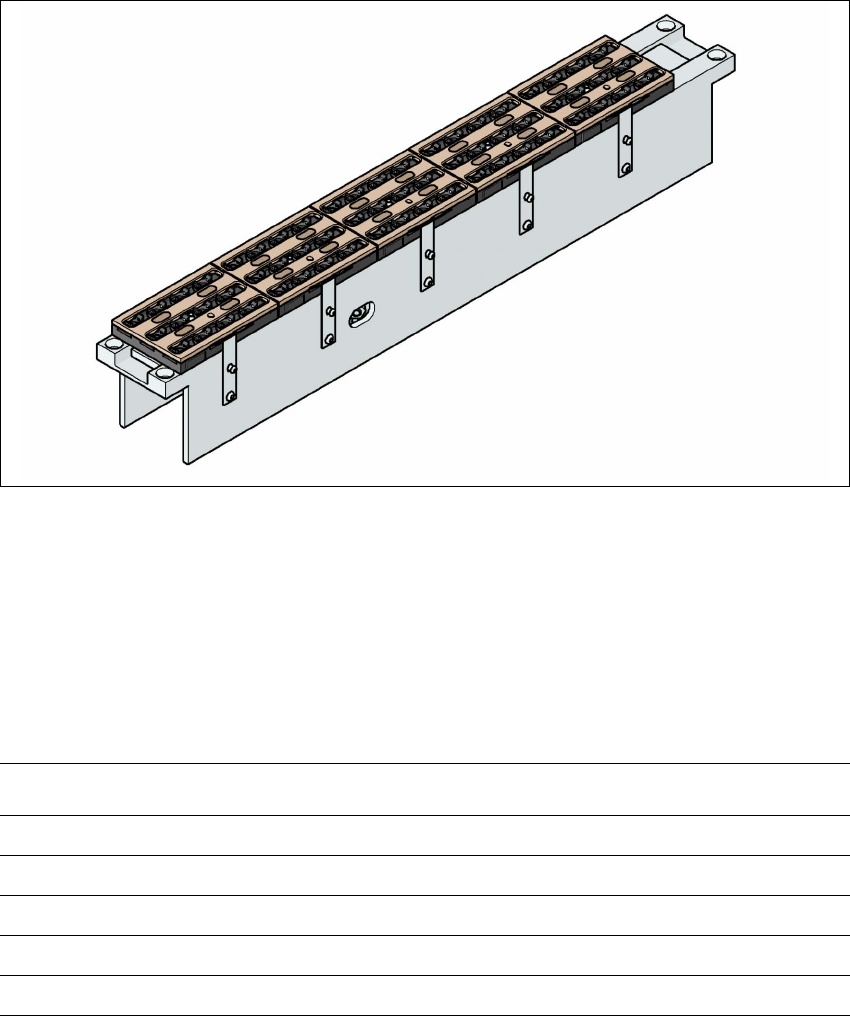

Fig. 6.1 - 9 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
6.1.2.1 Descrizione
Questo scambiatore di pipette può accettare fino a 5 caricatori contenenti ognuno 12 garage delle
pipette. I caricatori sono collocati su un supporto comune. Ogni caricatore è centrato con due
spine cilindriche e fissato con morsetti.
6.1.2.2 Dati tecnici
6
Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Misure (lunghezza x larghezza x altezza) 449 x 62,7 x 77,7 mm³
Numero di garage di pipette 60
Tipi di pipette 9xx
Tempo di sostituzione delle pipette ca. 2 sec. per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
380
6.1.2.3 Posizione dello scambiatore di pipette per la testa Collect&Place
a 12 segmenti nel dispositivo automatico X4
Nei posti 1, 2, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa
Collect&Place a 12 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 10
). Ne risulta una capacità totale di 8
scambiatori di pipette con 40 caricatori ed un totale di 480 garage di pipette.
6

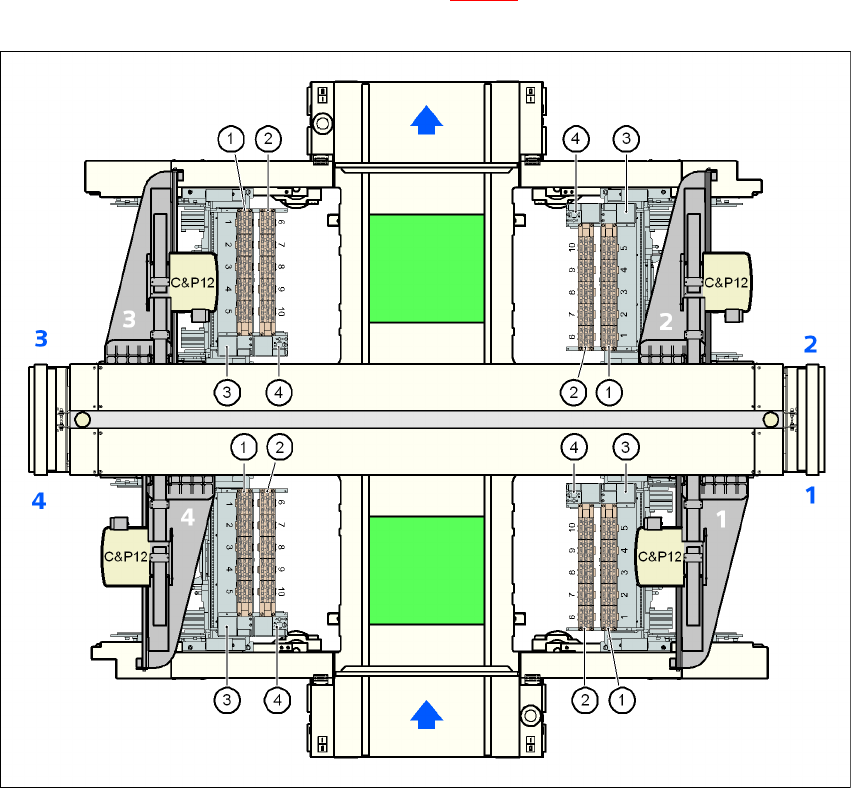

Fig. 6.1 - 10 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti nel dispositivo automa-
tico X4
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
381
6.1.2.4 Posizione dello scambiatore di pipette per la testa Collect&Place
a 12 segmenti nel dispositivo automatico X3
Nei posti 1, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place
a 12 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 11
). Nel posto 2 si può installare uno scambiatore di
pipette. Ne risulta una capacità totale di 7 scambiatori di pipette con 35 caricatori ed un totale di
420 garage di pipette.
6

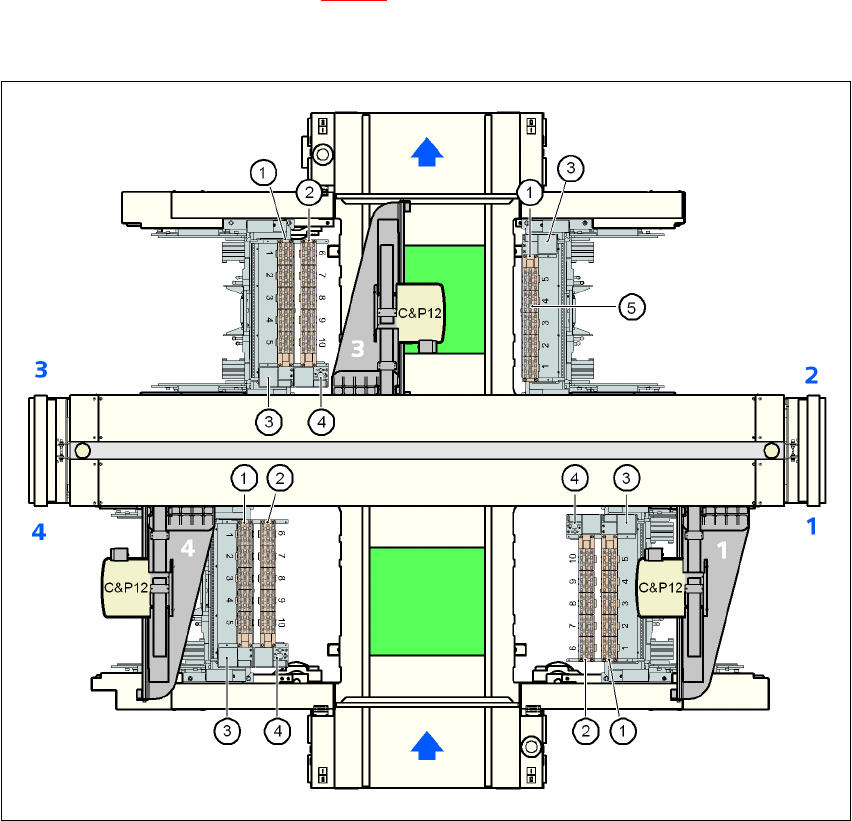

Fig. 6.1 - 11 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti nel dispositivo automa-
tico X3
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
