6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
382
6.1.2.5 Posizione dello scambiatore di pipette per la testa Collect&Place
a 12 segmenti nel dispositivo automatico X2
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
12 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 12
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 30 caricatori
ed un totale di 360 garage delle pipette.
6

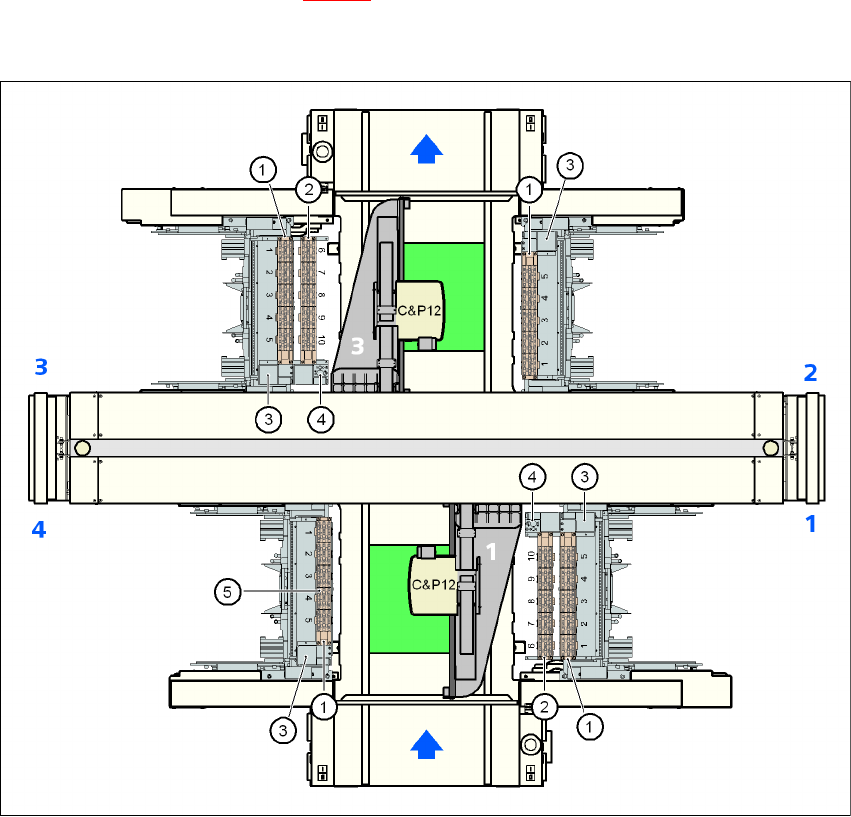

Fig. 6.1 - 12 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti nel dispositivo automa-
tico X2
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
383
6.1.2.6 Montaggio
Gli scambiatori di pipette "fila 1" (vedi Fig. 6.1 - 10, 6.1 - 11 e 6.1 - 12 a partire da pagina380) sono
fissati rispettivamente al dispositivo di rientro del carrello CO. Per lo scambiatore di pipette "fila 2"
esiste un set di montaggio extra composto dal dispositivo d'estrazione e dal contenitore degli
scarti per le pipette (vedi la sezione 6.1.2.10
, pagina 387).
6

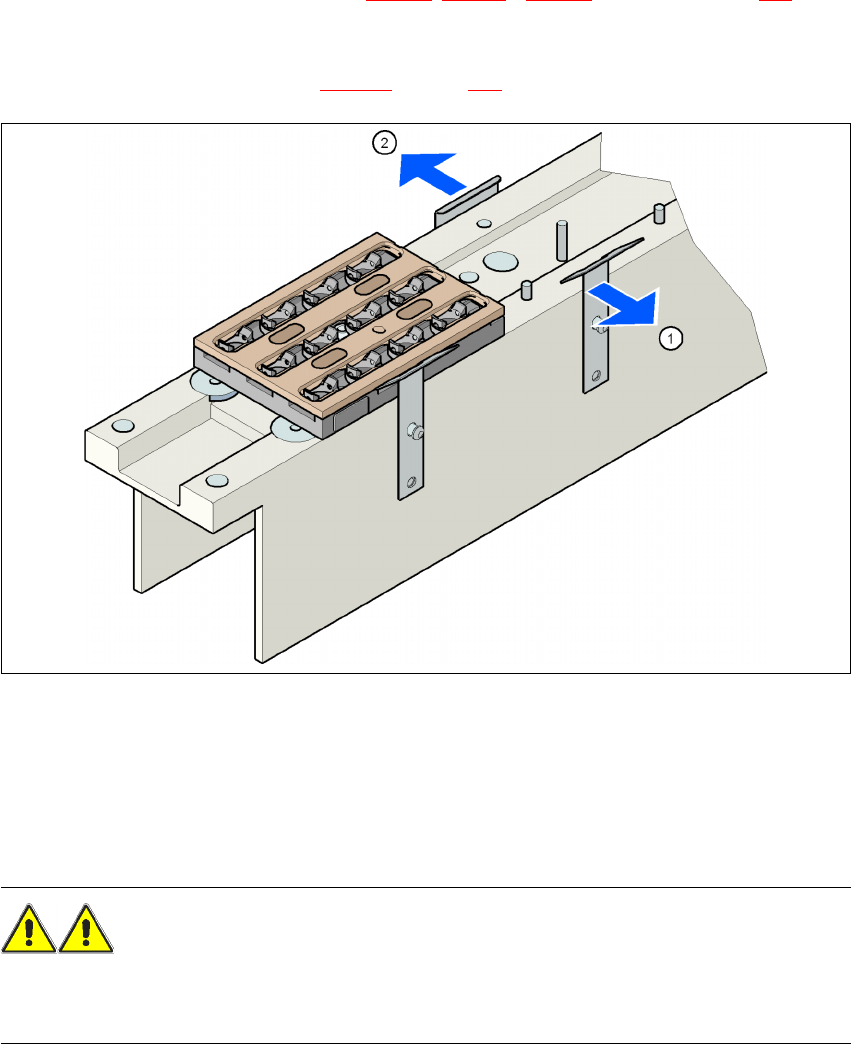

Fig. 6.1 - 13 Posizione di montaggio
(1) Il gancio con molla è rivolto verso l'operatore
(2) La morsa d'arresto è rivolta verso il trasporto CS
→ Allestire lo scambiatore di pipette in modo tale che i ganci a molla mobili siano sempre rivolti
verso l'operatore e le morse d'arresto sempre verso il trasporto CS.
AVVERTENZA 6
– Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
384
6.1.2.7 Indicazioni per l’uso
→ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa
Collect&Place sono state reinserite nei rispettivi caricatori. 6
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 6
→ Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di
bloccaggio.
→ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare in-
terruzioni dell'esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
