6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 386 ISTRUZIONE Si deve inseri re il c aricato re in modo tale c…
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
385
6.1.2.8 Sostituzione del caricatore
→ Per estrarre il caricatore premere sul gancio a molla (Pos. 1 della Fig. 6.1 - 14) in direzione
contraria al caricatore. Estrarre il caricatore dal supporto.
6

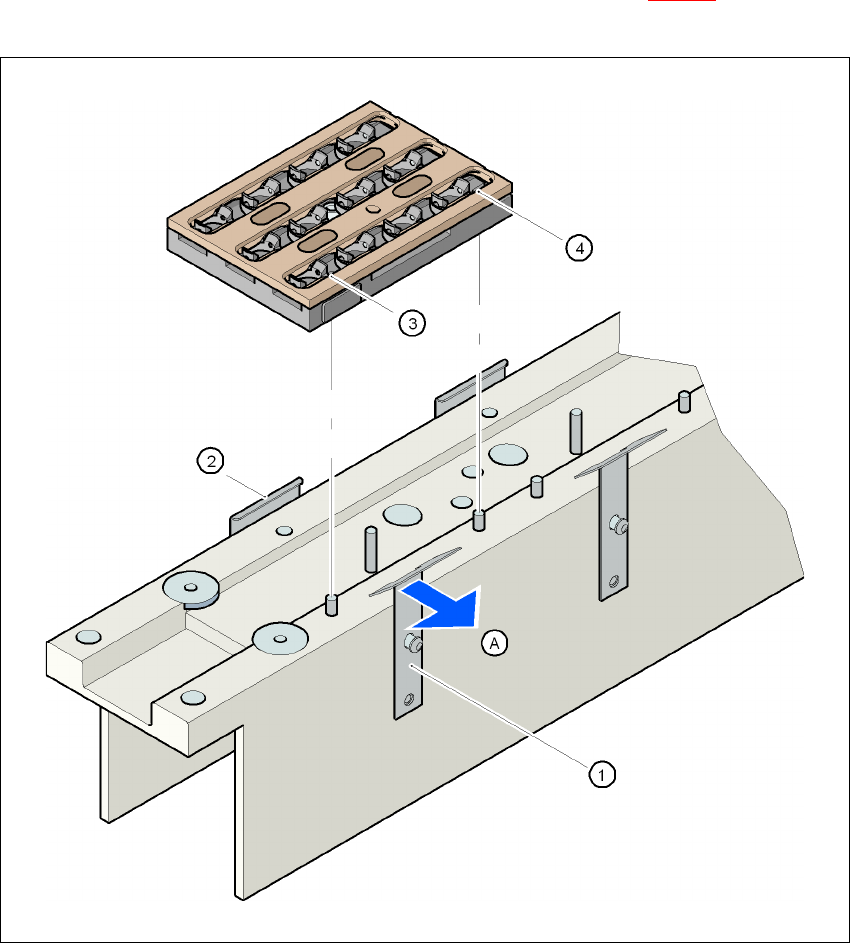

Fig. 6.1 - 14 Sostituzione del caricatore
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(A) Allontanare il gancio a molla dal caricatore premendolo
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
386
ISTRUZIONE
Si deve inserire il caricatore in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3 nella Fig. 6.1 - 14
, pagina 385) e nel foro longitudinale (Pos. 4 nella Fig. 6.1 - 14, pagina
385). 6
→ Innanzitutto mettere sul supporto il caricatore con il lato della numerazione delle pipette 1, 2,
3 e 4. La morsa d'arresto (Pos. 2 nella Fig. 6.1 - 14
, pagina 385) deve scivolare nella fessura
del caricatore.
→ Allontanare il gancio a molla dal caricatore premendolo.
→ Premere il caricatore a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
6.1.2.9 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
6

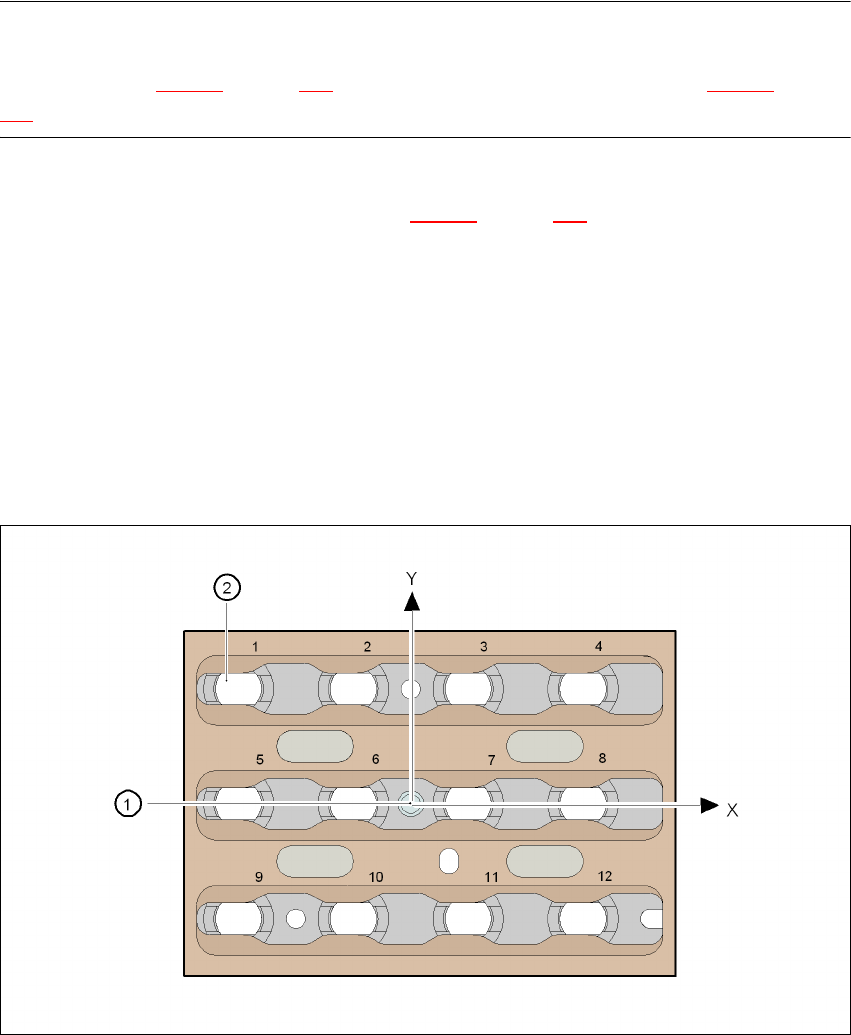

Fig. 6.1 - 15 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
387
6.1.2.10 Scambiatore di pipette "fila 2" per la testa Collect&Place a 12 segmenti
Articolo no. 00119663-xx Scambiatore di pipette 2 HF/X/D3, testa Collect&Place da 12 seg-
menti
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico X4:Posti 1, 2, 3 e 4 (vedi Fig. 6.1 - 10
, pagina 380)
Dispositivo automatico X3:Posti 1, 3 e 4 (vedi Fig. 6.1 - 11
, pagina 381)
Dispositivo automatico X2:Posti 1 e 3 (vedi Fig. 6.1 - 12
, pagina 382)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio ed un
dispositivo d'estrazione delle pipette con contenitore degli scarti.
6

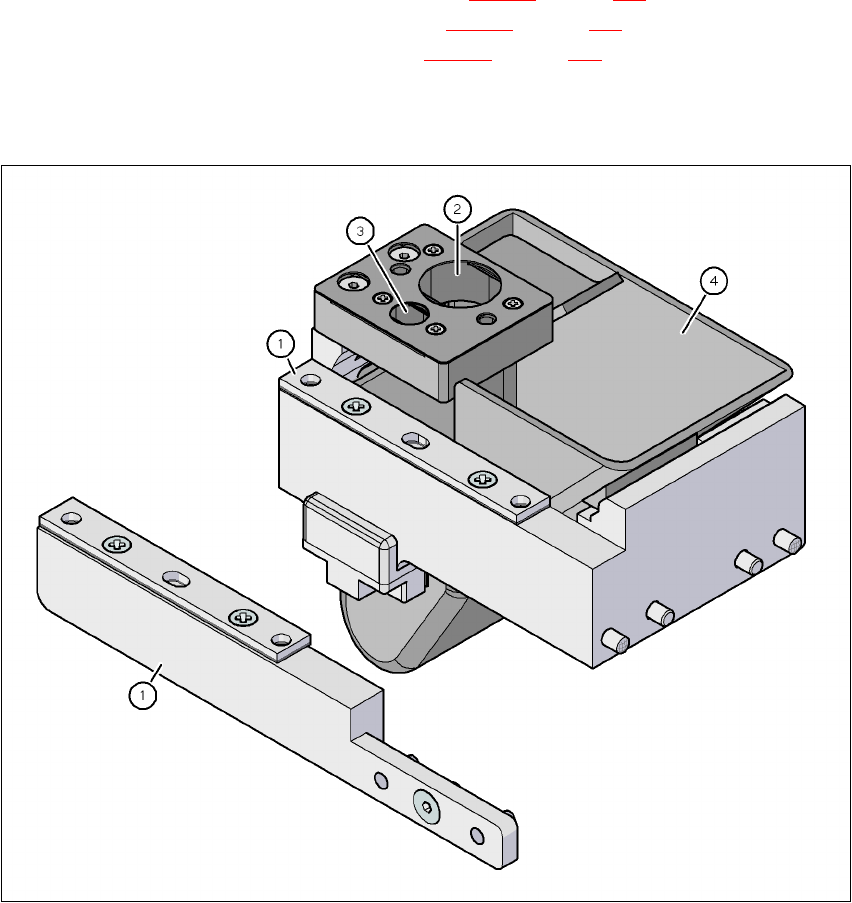

Fig. 6.1 - 16 Set di montaggio per lo scambiatore di pipette "fila 2"
(1) Set di montaggio per lo scambiatore di pipette "fila 2"
(2) Dispositivo d'estrazione delle pipette di tipo 8xx
(3) Dispositivo d'estrazione delle pipette di tipo 9xx
(4) Contenitore degli scarti delle pipette
