Manuale per l’uso SIPLACE serie X 6 Ampliament i della stazione A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette Edizione 07/2008 IT 389 6.1.3.3 Posizione de llo scambi atore di pipette per la te…

100%1 / 496
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
388
6.1.3 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Articolo no. 00119662-xx Scambiatore di pipette HF/X/D3, testa Collect&Place da 6 segmenti
6

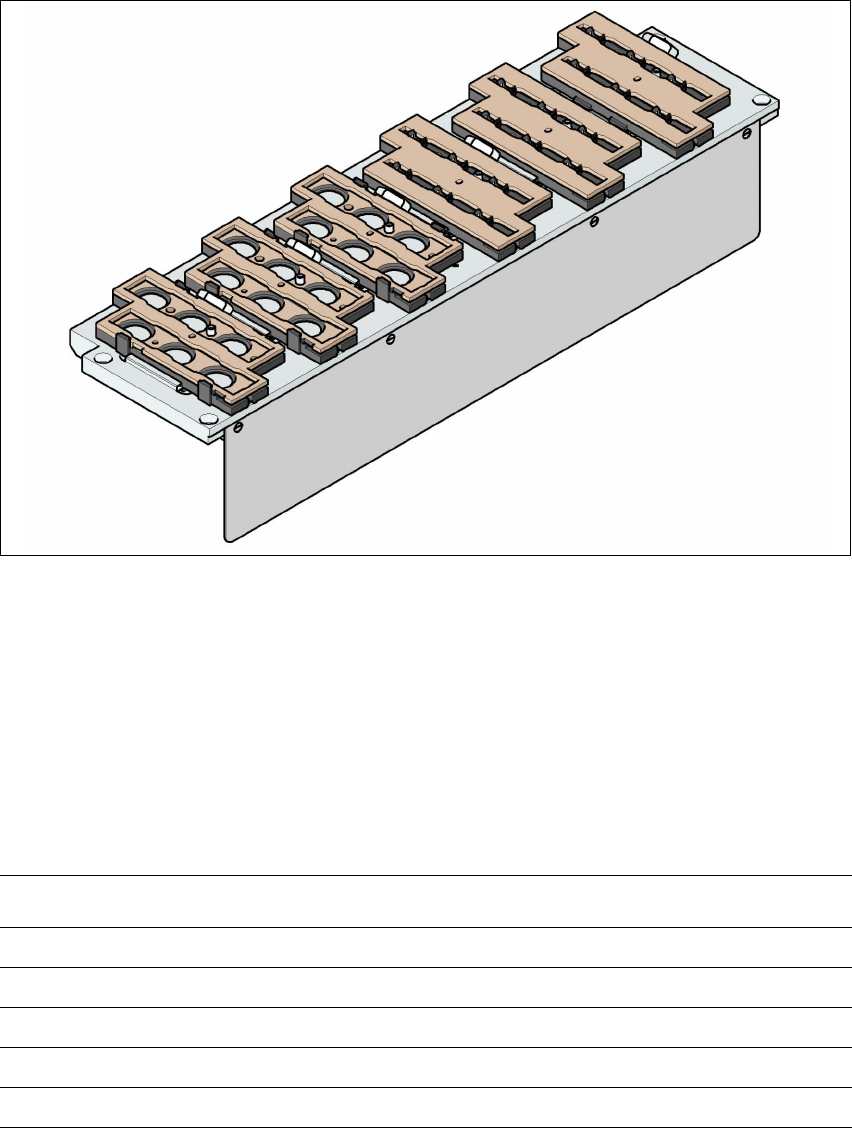

Fig. 6.1 - 17 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
6.1.3.1 Descrizione
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 6 garage delle pipette.
Si hanno a disposizione due tipi di caricatori: caricatori per pipette del tipo 8xx e caricatori per pi-
pette del tipo 9xx. I caricatori sono collocati su un supporto comune. Ogni caricatore è centrato
con due spine cilindriche e fissato con morsetti.
6.1.3.2 Dati tecnici
6
Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Misure (lunghezza x larghezza x altezza) 448 x 122,5 x 97,7 mm³
Numero di garage di pipette 36
Tipi di pipette 8xx, 9xx
Tempo di sostituzione delle pipette ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
389
6.1.3.3 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X4
Nei posti 1, 2, 3 e 4 si possono installare rispettivamente fino a 2 scambiatori delle pipette per la
testa Collect&Place a 6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 18
, pagina 389). Ne risulta una capa-
cità totale di 8 scambiatori di pipette con 48 caricatori ed un totale di 288 garage di pipette.
6

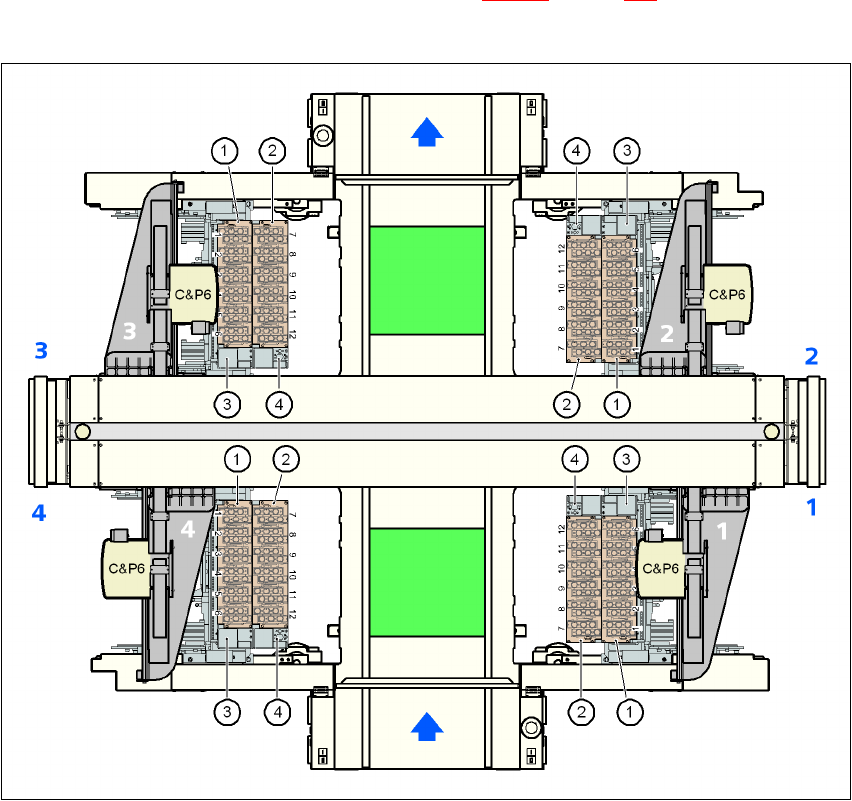

Fig. 6.1 - 18 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X4
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
390
6.1.3.4 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X3
Nei posti 1, 3 e 4 si possono installare rispettivamente fino a 2 scambiatori delle pipette per la testa
Collect&Place a 6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 19
). Nel posto 2 si può installare un scam-
biatore di pipette. Ne risulta una capacità totale di 7 scambiatori di pipette con 42 caricatori ed un
totale di 252 garage per pipette.
6

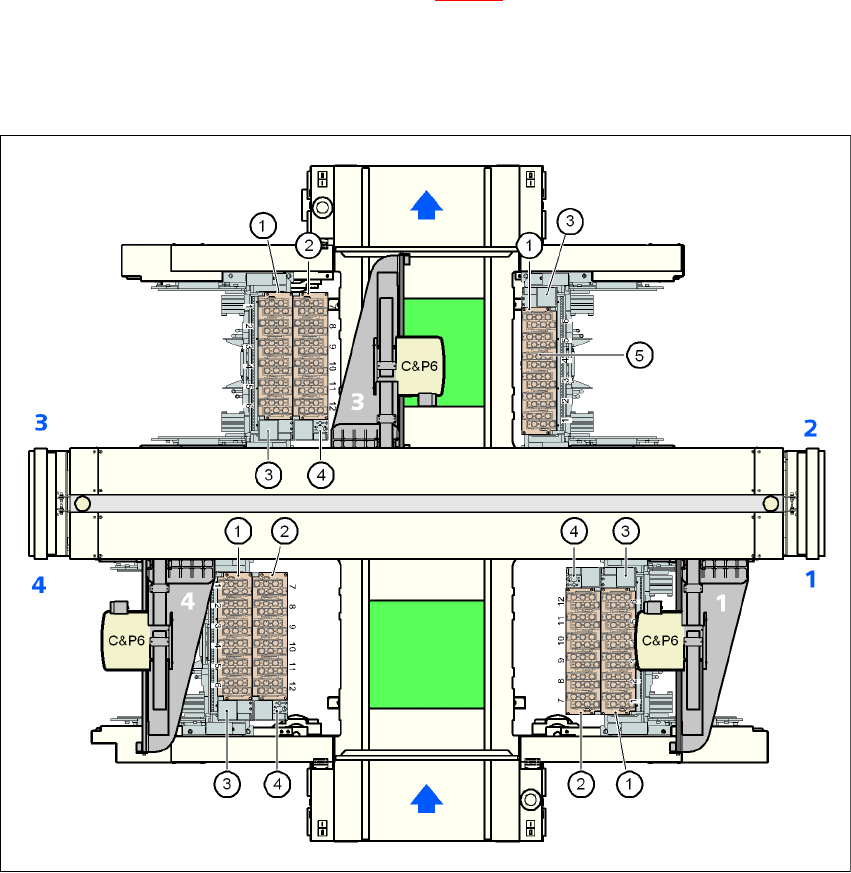

Fig. 6.1 - 19 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X3
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
