Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
389
6.1.3.3 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X4
Nei posti 1, 2, 3 e 4 si possono installare rispettivamente fino a 2 scambiatori delle pipette per la
testa Collect&Place a 6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 18
, pagina 389). Ne risulta una capa-
cità totale di 8 scambiatori di pipette con 48 caricatori ed un totale di 288 garage di pipette.
6
Fig. 6.1 - 18 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X4
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
390
6.1.3.4 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X3
Nei posti 1, 3 e 4 si possono installare rispettivamente fino a 2 scambiatori delle pipette per la testa
Collect&Place a 6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 19
). Nel posto 2 si può installare un scam-
biatore di pipette. Ne risulta una capacità totale di 7 scambiatori di pipette con 42 caricatori ed un
totale di 252 garage per pipette.
6
Fig. 6.1 - 19 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X3
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
391
6.1.3.5 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X2
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 20
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 36 caricatori
ed un totale di 216 garage di pipette.
6

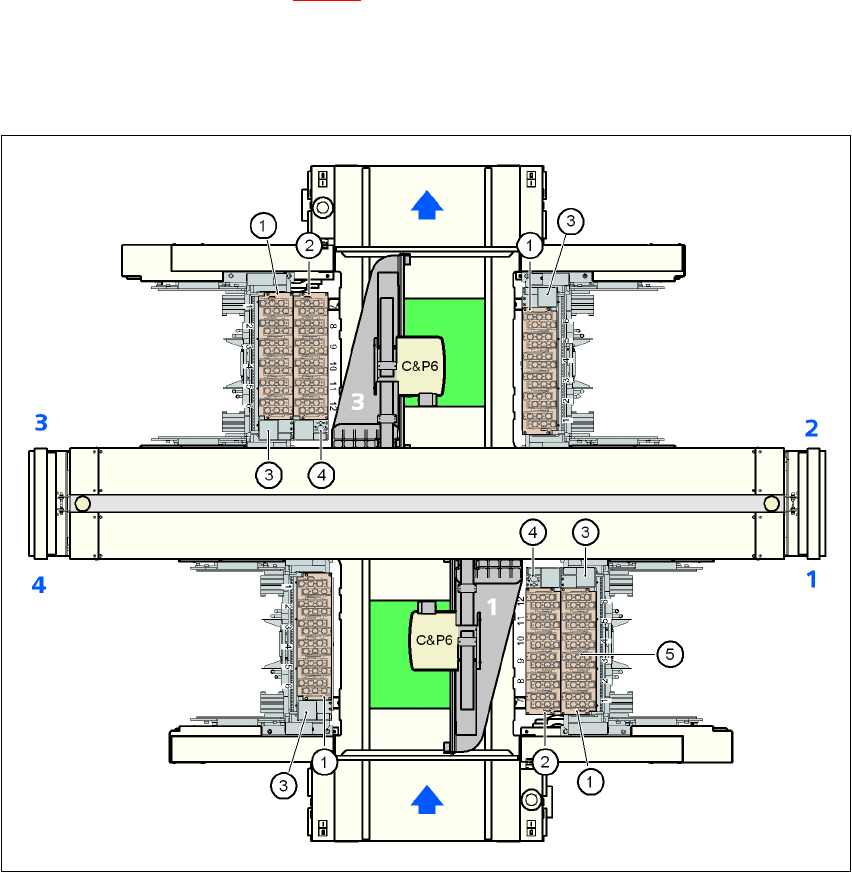

Fig. 6.1 - 20 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X2
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
