Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
391
6.1.3.5 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico X2
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
6 segmenti (Pos. 1 e 2 nella Fig. 6.1 - 20
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 36 caricatori
ed un totale di 216 garage di pipette.
6
Fig. 6.1 - 20 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo automatico
X2
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
6
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
392
6.1.3.6 Montaggio
Lo scambiatore di pipette "fila 1" (vedi la Fig. 6.1 - 18, 6.1 - 19 e 6.1 - 20 da pagina 389) è fissato
al dispositivo di rientro del carrello CO. Per lo scambiatore di pipette "fila 2" esiste un set di mon-
taggio extra composto dal dispositivo d'estrazione e dal contenitore degli scarti per le pipette (vedi
la sezione 6.1.3.10
, pagina 396).
6

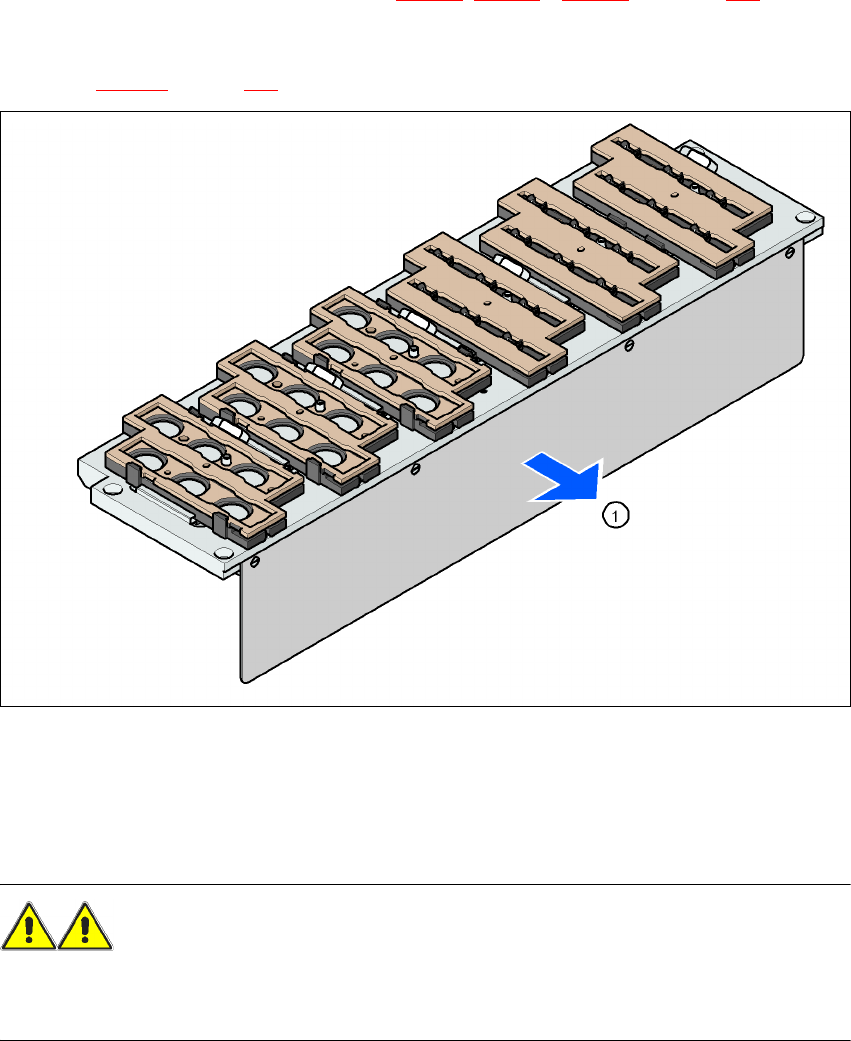

Fig. 6.1 - 21 Posizione di montaggio
(1) Lamiera di copertura rivolta verso il trasporto CS
→ Posizionare lo scambiatore di pipette in modo tale che la lamiera di rivestimento (Pos. 1) sia
rivolta verso il trasporto CS.
AVVERTENZA 6
– Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
393
6.1.3.7 Indicazioni per l’uso
→ Nell'ambito di una famiglia di pipette si possono riempire i caricatori con tipi di pipette diversi:
caricatori da 8 per esempio con i tipi di pipette 821, 822, 823, caricatori da 9 con i tipi di pipette
911, 914 ecc.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa
Collect&Place sono state reinserite nei rispettivi caricatori. 6
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 6
→ Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di bloc-
caggio.
→ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare in-
terruzioni dell'esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
