Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
393
6.1.3.7 Indicazioni per l’uso
→ Nell'ambito di una famiglia di pipette si possono riempire i caricatori con tipi di pipette diversi:
caricatori da 8 per esempio con i tipi di pipette 821, 822, 823, caricatori da 9 con i tipi di pipette
911, 914 ecc.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa
Collect&Place sono state reinserite nei rispettivi caricatori. 6
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 6
→ Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di bloc-
caggio.
→ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare in-
terruzioni dell'esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
394
6.1.3.8 Sostituzione del caricatore
→ Per estrarre il caricatore premere il gancio con molla (Pos. 1) fuori dal caricatore ed estrarre il
caricatore dal supporto.
6

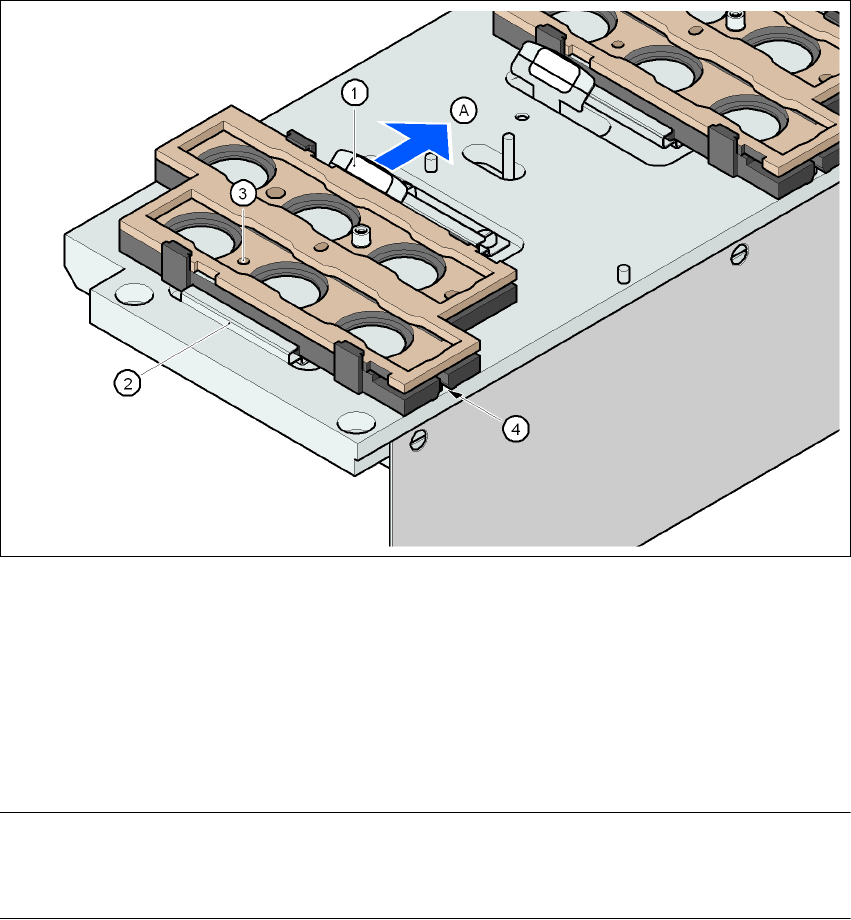

Fig. 6.1 - 22 Sostituzione del caricatore
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(A) Allontanare il gancio a molla dal caricatore premendolo
INDICAZIONE
Si deve inserire il caricatore in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3) e nel foro longitudinale (Pos. 4). 6
→ Innanzitutto mettere sul supporto il caricatore con il lato del foro di centraggio (Pos. 3) ed il foro
longitudinale (Pos. 4). I due bottoni del caricatore devono inserirsi nella morsa d'arresto
(Pos. 2).
→ Allontanare il gancio a molla dal caricatore premendolo.
→ Premere il caricatore a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
395
6.1.3.9 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
6
Fig. 6.1 - 23 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
