6.1.3.9 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
6

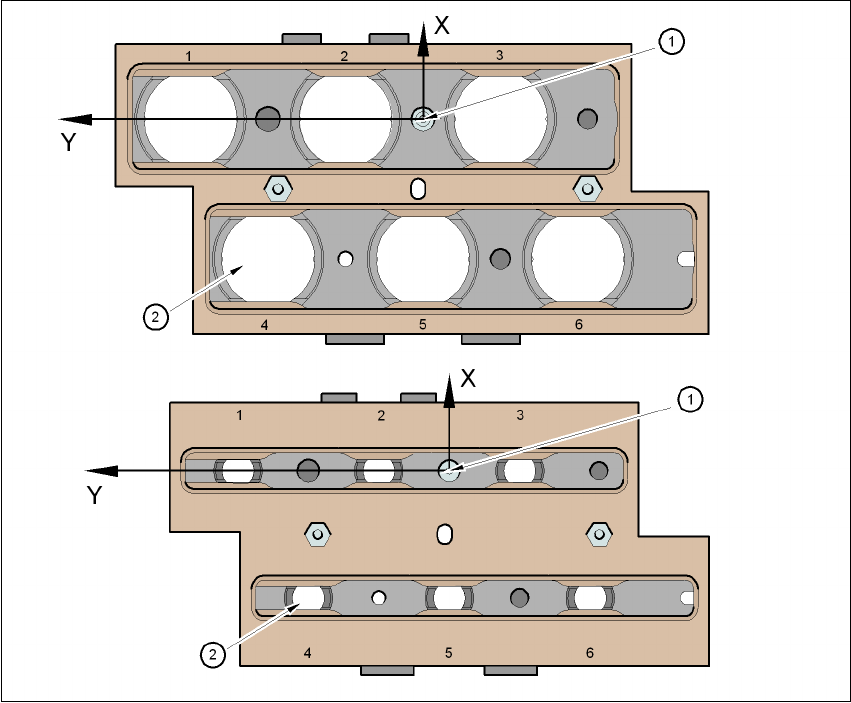

Fig. 6.1 - 23 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
396
6.1.3.10 Scambiatore di pipette "fila 2" per la testa Collect&Place a 6 segmenti
Articolo no. 00119664-xx Scambiatore di pipette 2 HF/X/D3, testa Collect&Place da 6 segmenti
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico X4: Posti 1, 2, 3 e 4 (vedi Fig. 6.1 - 18
, pagina 389)
Dispositivo automatico X3: Posti 1, 3 e 4 (vedi Fig. 6.1 - 19
, pagina 390)
Dispositivo automatico X2: Posti 1 e 3 (vedi Fig. 6.1 - 20
, pagina 391)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio ed un
dispositivo d'estrazione delle pipette con contenitore degli scarti.
6
Fig. 6.1 - 24 Set di montaggio per lo scambiatore di pipette "fila 2"
(1) Set di montaggio per lo scambiatore di pipette "fila 2"
(2) Dispositivo d'estrazione delle pipette di tipo 8xx
(3) Dispositivo d'estrazione delle pipette di tipo 9xx
(4) Contenitore degli scarti delle pipette
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
397
6.1.4 Scambiatore di pipette per la testa SIPLACE TwinHead
Articolo no. 03005191-xx Caricatore per 2 pipette
Articolo no. 03001807-xx Caricatore per 1 pipetta
6
Fig. 6.1 - 25 Scambiatore di pipette per la testa SIPLACE TwinHead
6.1.4.1 Descrizione
Questo scambiatore di pipette può accettare fino a 12 caricatori di pipette. Si hanno a disposizione
due tipi di caricatori: caricatori standard e caricatori per pipette speciali o pinze. I caricatori sono
collocati su un supporto comune. Ogni caricatore è centrato con due spine cilindriche e fissato
con morsetti.
6.1.4.2 Dati tecnici
6
6
Scambiatore di pipette per la testa SIPLACE TwinHead
Misure (lunghezza x larghezza x altezza) 448 x 68 x 49 mm³
Numero di garage di pipette 16 per pipette standard
4 per pipette speciali o pinze
Tipi di pipette 5xx, standard
4xx con adattatore
9xx con adattatore
Tempo di sostituzione delle pipette ca. 2 s per pipetta
