6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
400
6.1.4.5 Posizione dello scambiatore di pipette per la testa TwinHead
nel dispositivo automatico X2
Nei posti 1 a 4 si può installare rispettivamente uno scambiatore di pipette per la testa TwinHead.
Scambiatore di pipette 1 nei posti 1 e 3 (Pos. 1 nella Fig. 6.1 - 28
): per risp. 12 caricatori
Scambiatore di pipette 2 nei posti 2 e 4 (Pos. 5 nella Fig. 6.1 - 28
): per risp. 10 caricatori
Ne risulta una capacità totale di 4 scambiatori di pipette con 44 caricatori ed un totale di 88 garage
di pipette.
6

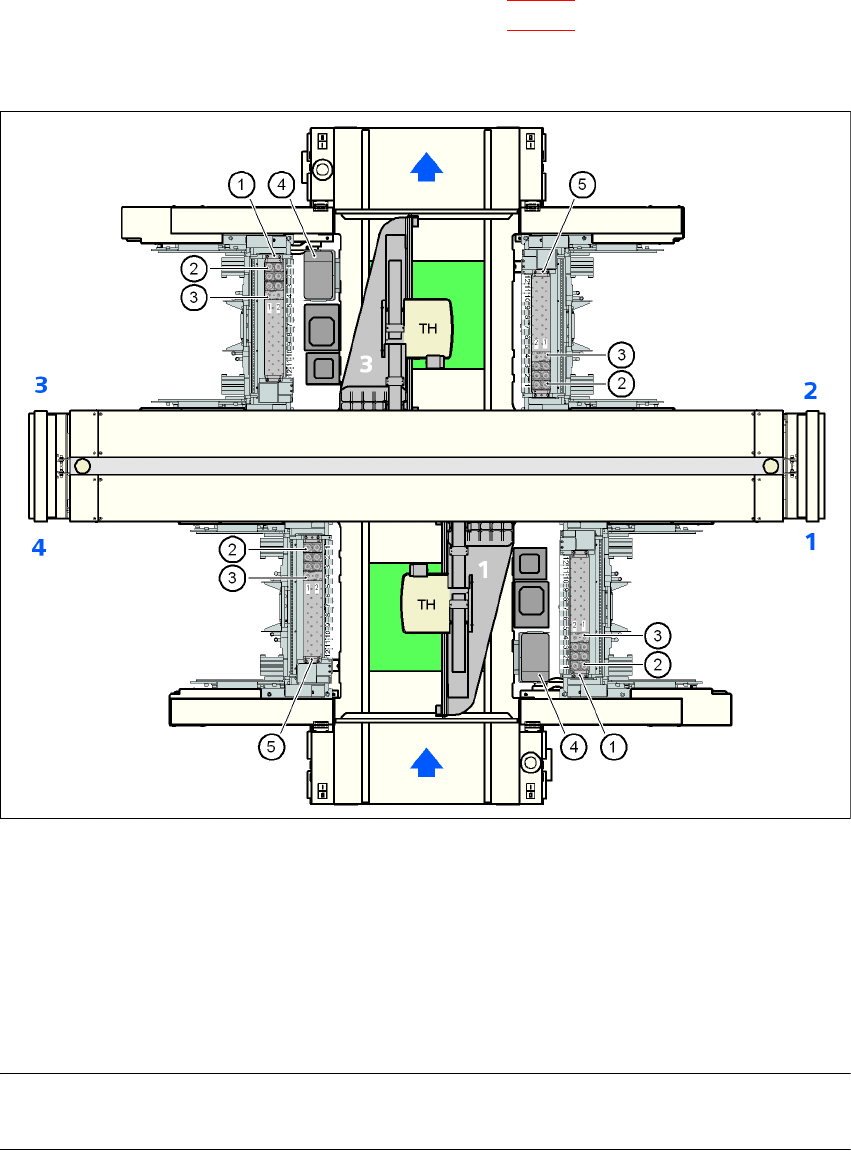

Fig. 6.1 - 28 Posizione dello scambiatore di pipette per la testa TwinHead nel dispositivo automatico X2
(1) Scambiatore di pipette 1
(2) Caricatore standard
(3) Caricatore per pipette speciali o pinze
(4) Contenitore degli scarti CO
(5) Scambiatore di pipette 2
ISTRUZIONE 6
Se nel posto 4 è installato un SAVM non si può allestire nessuno scambiatore di pipette.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
401
6.1.4.6 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di rientro del carrello CO.
6

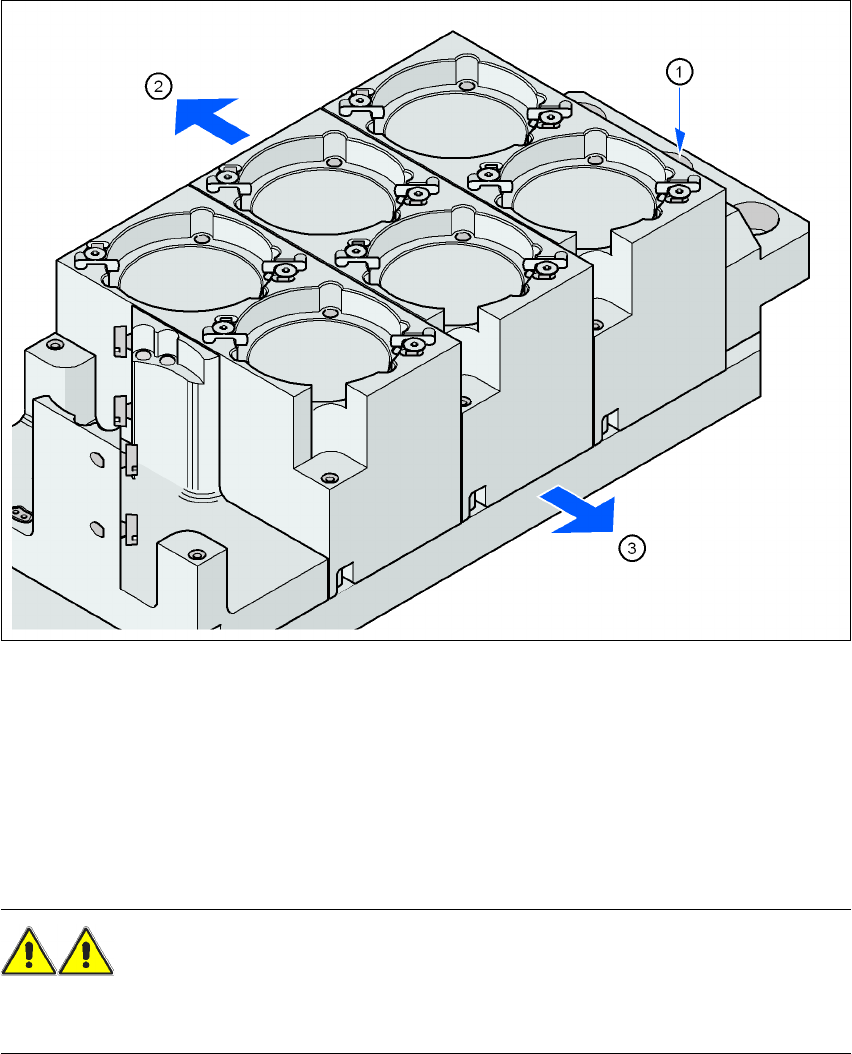

Fig. 6.1 - 29 Posizione di montaggio
(1) Foro di contrassegno
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di trasporto CS
6
→ Posizionare lo scambiatore di pipette in modo tale che il foro di contrassegno (Pos. 1) sia a
sinistra visto dal lato dell'operatore.
AVVERTENZA 6
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
402
6.1.4.7 Scambiatore di pipette per la TwinHead nell'area di montaggio con 2 portali
e SAVM agganciato
Articolo no. 00119747-xx Scambiatore di pipette TwinHead prima del SAVM, serie X
In caso di combinazione di TwinHead e SAVM in aree di montaggio con due portali non é possibile
usare lo scambiatore di pipette standard per la TwinHead. Sono interessati i seguenti posti:
– X4: posti 2 e 4
– X3: posto 4
In questo caso esiste lo scambiatore i pipette opzionale per la TwinHead nell'area di montaggio
con 2 portali e SAVM agganciato.
ISTRUZIONE 6
Quando si usa questa opzione dello scambiatore di pipette, accertarsi di potere lavorare a
dimensioni massime di CO di 85 x 85 mm² o 125 x 10 mm².
6

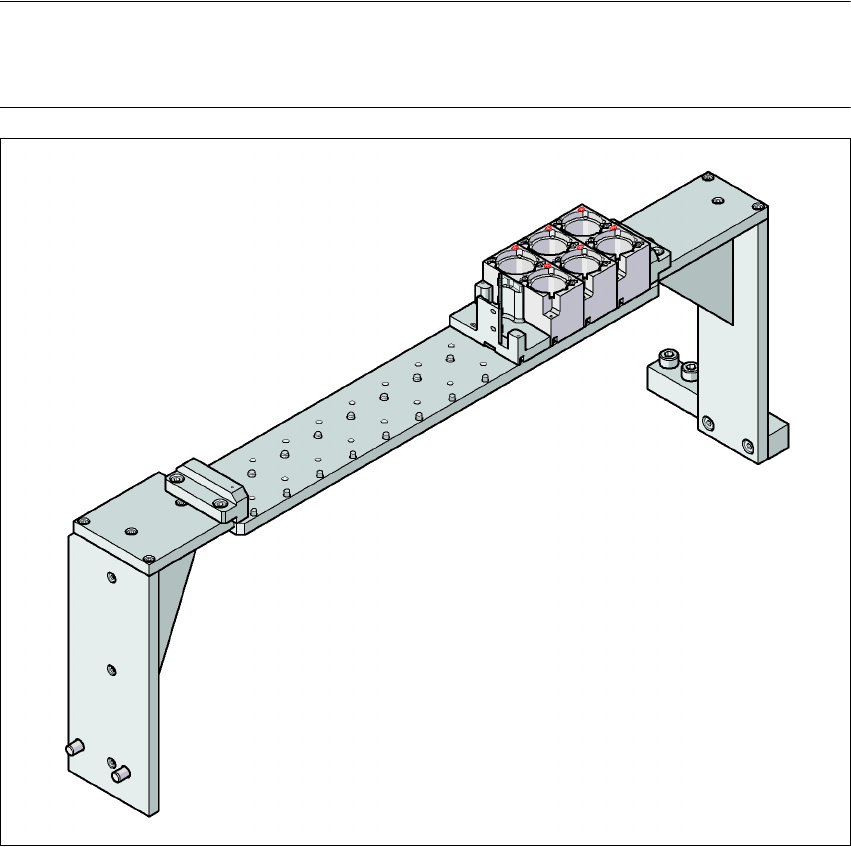

Fig. 6.1 - 30 Scambiatore di pipette per la TwinHead nell'area di montaggio con 2 portali e SAVM agganciato
