6.1.4.6 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di rientro del carrello CO.
6
Fig. 6.1 - 29 Posizione di montaggio
(1) Foro di contrassegno
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di trasporto CS
6
→ Posizionare lo scambiatore di pipette in modo tale che il foro di contrassegno (Pos. 1) sia a
sinistra visto dal lato dell'operatore.
AVVERTENZA 6
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
402
6.1.4.7 Scambiatore di pipette per la TwinHead nell'area di montaggio con 2 portali
e SAVM agganciato
Articolo no. 00119747-xx Scambiatore di pipette TwinHead prima del SAVM, serie X
In caso di combinazione di TwinHead e SAVM in aree di montaggio con due portali non é possibile
usare lo scambiatore di pipette standard per la TwinHead. Sono interessati i seguenti posti:
– X4: posti 2 e 4
– X3: posto 4
In questo caso esiste lo scambiatore i pipette opzionale per la TwinHead nell'area di montaggio
con 2 portali e SAVM agganciato.
ISTRUZIONE 6
Quando si usa questa opzione dello scambiatore di pipette, accertarsi di potere lavorare a
dimensioni massime di CO di 85 x 85 mm² o 125 x 10 mm².
6
Fig. 6.1 - 30 Scambiatore di pipette per la TwinHead nell'area di montaggio con 2 portali e SAVM agganciato
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.1 Scambiatore di pipette
Edizione 07/2008 IT
403
6.1.4.8 Scambiatore di pipette 2 per la testa TwinHead
Articolo no. 00119717-xx Scambiatore di pipette 2, TwinHead
Questo scambiatore di pipette può accettare fino a 10 caricatori di pipette. Tutti gli altri dati tecnici
sono identici a quelli dello scambiatore di pipette 1.
6.1.4.9 Contenitore degli scarti CO per la testa SIPLACE TwinHead
Per la testa SIPLACE TwinHead si può installare un contenitore degli scarti CO, posizionato ac-
canto al modulo Vision Fine-Pitch (vedi Pos. 4 nelle Fig. 6.1 - 27
, pagina 399 e 6.1 - 28, pagina
400
).
6

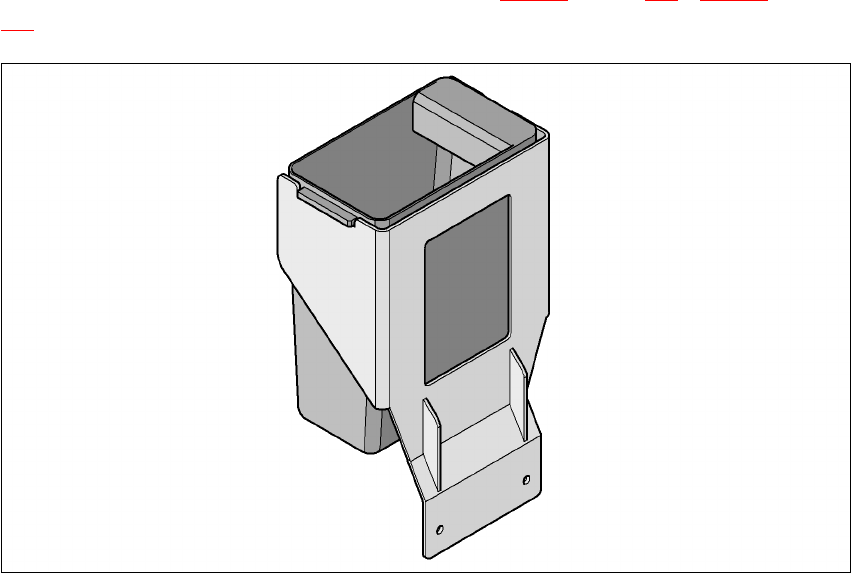

Fig. 6.1 - 31 Contenitore degli scarti CO per la testa SIPLACE TwinHead
6.1.4.10 Pinze e pipette speciali
I dispositivi automatici SIPLACE elaborano oltre alla gamma standard SMT anche componenti in
tecnica di montaggio a perforazione (Through Hole Technology) e componenti OSC (Odd Shaped
Components). Parallelamente a questi, ASM AS s
viluppa costantemente pipette speciali e
pinz
e.
Le pipette speciali vengono offerte per tutte le teste di montaggio per poter lavorare ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi d'allestimento che si presentano durante la sostituzione di un prodotto.
