Manuale per l’uso SIPLACE serie X 6 Ampliament i della stazione A partire dalla versione di software SR.605.xx 6.2 Staz ione d'aggancio per il carrello CO della serie SI PLACE X Edizione 07/2008 IT 405 6.2 St azione…
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.1 Scambiatore di pipette A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
404
Per le teste Pick&Place, ASM AS offre pinze meccaniche. I componenti la cui superficie non
è adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche. Esistono
due modelli di pinze, che si possono suddividere in due gruppi in base alla loro funzione:
– pinze che afferrano il componente negli angoli esterni
– pinze che afferrano il componente negli angoli interni.
Alla ASM AS r
iceverete informazioni sulle pipette speciali e le pinze. Anche per realizzare ca-
ri
catori speciali e pinze, vi preghiamo di rivolgervi a ASM A
S.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X
Edizione 07/2008 IT
405
6.2 Stazione d'aggancio per il carrello CO della serie
SIPLACE X
Articolo no. 00116933-xx Stazione d'aggancio per il carrello CO SIPLACE X
6.2.1 Descrizione
La stazione d'aggancio è un componente extra per il posto di preallestimento ed è l'elemento di
collegamento tra il posto di preallestimento ed il carrello CO della serie SIPLACE X. La stazione
d'aggancio consente l'allestimento esterno del carrello CO con i caricatori, i test di funzionamento
e il controllo dell'allestimento.
6

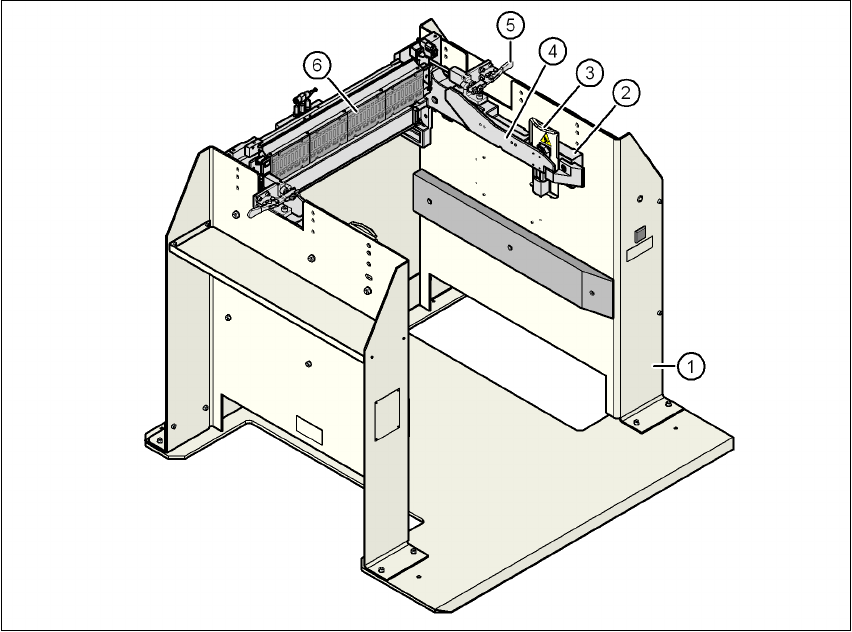

Fig. 6.2 - 1 Stazione d'aggancio, SIPLACE serie X
(1) Stazione d'aggancio
(2) Dispositivo di rientro del carrello CO della serie X
(3) Lamiera di protezione con cartello di avvertenza W204
(4) Binari per la guida e l'aggancio del tavolo CO
(5) Tenditore orizzontale per l'arresto del carrello CO
(6) IFED (interfaccia energia e dati)
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
406
Fanno parte sostanzialmente dei compiti della stazione d'aggancio:
– l'alimentazione con energia del carrello CO e dei caricatori X
– l'alimentazione con aria compressa del carrello CO e dei caricatori X
– la preparazione di un'infrastruttura per la comunicazione tra il PC del posto di preallesti-
mento ed i caricatori
Con l'aiuto della stazione d'aggancio, l'operatore può eseguire test di funzionamento dei moduli
d'alimentazione X fuori dell'area di produzione e controllare l'allestimento. Due file con quattro sta-
zioni d'aggancio ognuna sono collegate con il CAN-bus del PC di preallestimento. Ogni stazione
d'aggancio possiede un allacciamento proprio di corrente ed aria compressa.
Il dispositivo di rientro del carrello CO (Pos. 2 nella Fig. 6.2 - 1
, pagina 405) della stazione d'ag-
gancio non si può mai adattare all'altezza di trasporto CS desiderata. Per il preallestimento si
spinge il carrello CO nella stazione di aggancio (Pos. 1 nella Fig. 6.2 - 1
, pagina 405). Con il cu-
scinetto a rulli posizionato a lato del carrello CO, il carrello CO scivola sui binari del dispositivo di
rientro del carrello CO con il collegamento dell'interfaccia energia e dati. Il tavolo CO con l'IFED
dei caricatori viene posizionato in modo ottimale rispetto all'IFED (pos. 5 nella Fig. 6.2 - 1
, pagina
405
) del dispositivo di rientro del carrello CO e viene fissato in questa posizione con i due tenditori
orizzontali. Le lamiere di protezione (pos. 3 nella Fig. 6.2 - 1
, pagina 405) impediscono l'accesso
ai rulli del carrello CO quando viene spinto nella stazione d'aggancio.
6

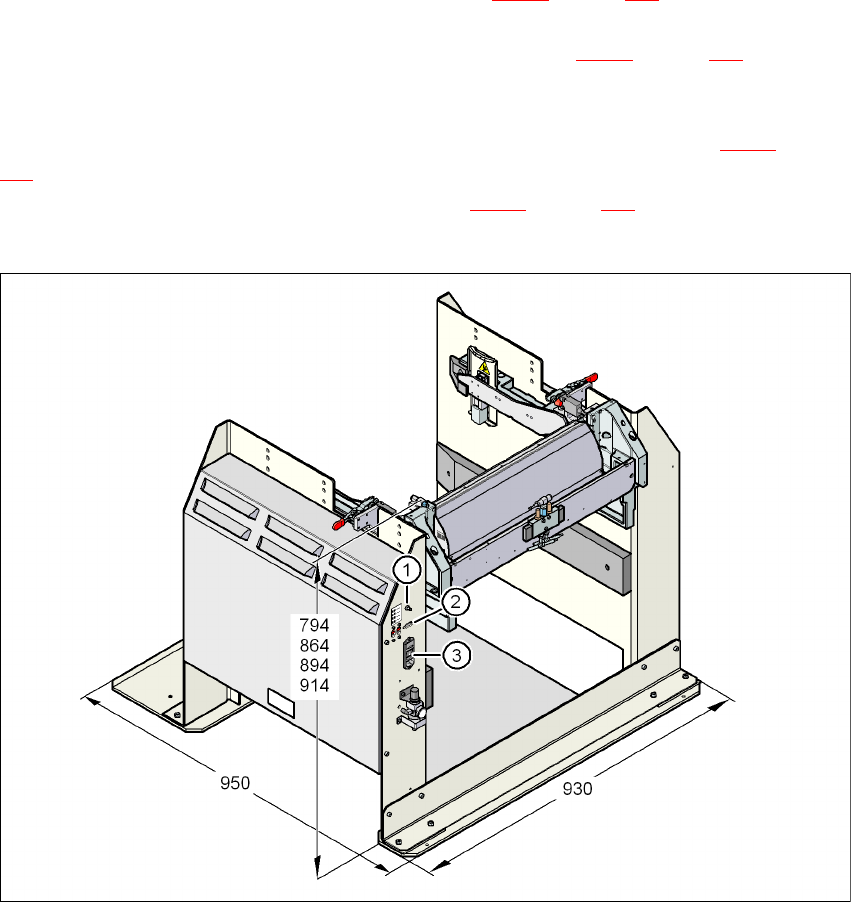

Fig. 6.2 - 2 Stazione d'aggancio - misure in millimetri, punti di collegamento
