6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.2 Stazione d'aggancio per il carrello CO della serie S IPLACE X A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 408 6.2.3 Misure de…
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X
Edizione 07/2008 IT
407
6.2.2 Dati tecnici
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
Didascalia della Fig. 6.2 - 2, pagina 406
(1) Allacciamento dell'aria compressa
(2) Allacciamento del CAN-bus
(3) Allacciamento dell'alimentatore corrente
6
Misure
Lunghezza x larghezza 950 mm x 930 mm
Altezza 794 mm se l'altezza di trasporto CS è 830 mm
864 mm se l'altezza di trasporto CS è 900 mm
894 mm se l'altezza di trasporto CS è 930 mm
914 mm se l'altezza di trasporto CS è 950 mm
Peso 120 kg
Valori di collegamento dell'aria
compressa
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Allacciamento dell'aria com-
pressa
Spina d'accoppiamento KS 2-M5-A
Consumo di aria compressa 50 Nl/min
a
a) A condizioni atmosferiche normali a 20°C e 1013 hPa
Tensione d'allacciamento 88 - 264 V CA
Corrente nominale 3,5 A (230 V CA)
7 A (115 V CA)
Potenza apparente nominale 0,8 kW
Protezione 2 x 8 A
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
408
6.2.3 Misure della stazione d'aggancio con carrello CO agganciato
6

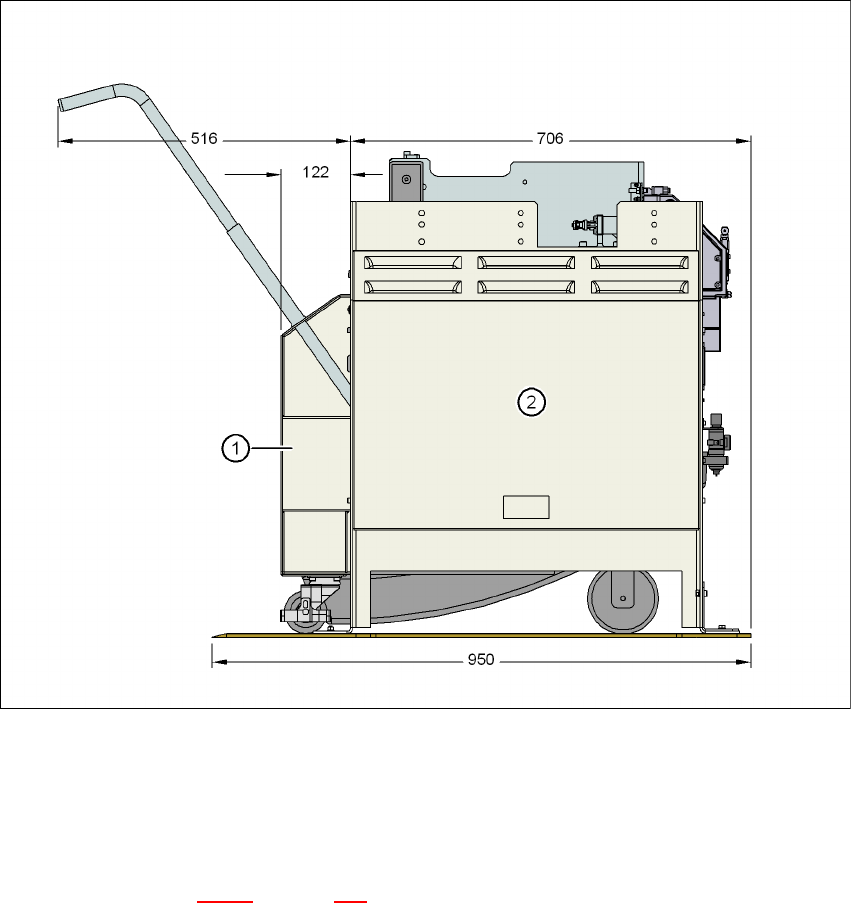

Fig. 6.2 - 3 Stazione d'aggancio con carrello CO agganciato - misure in millimetri
(1) Carrello CO
(2) Stazione d'aggancio
Didascalia della Fig. 6.2 - 4
, pagina 409.
(1) Spia di controllo per l'alimentazione di rete
(2) Tasto per il bloccaggio e lo sbloccaggio di tutti i moduli d'alimentazione al carrello CO
(3) Tenditore orizzontale per il fissaggio della leva del tavolo CO alla posizione "chiuso"
(4) Etichetta con la rappresentazione dei pulsanti S1 ed S2 per l'indirizzamento del CAN-bus
(5) Pulsante S1 ed S2 per l'impostazione dell'indirizzo del CAN-bus
(6) Interruttore di rete
(7) Pulsante per l'impostazione della pressione d'esercizio
(8) Manometro per la visualizzazione della pressione d'esercizio
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X
Edizione 07/2008 IT
409
6.2.4 Elementi di comando e di visualizzazione
6
Fig. 6.2 - 4 Stazione d'aggancio - elementi di comando e di visualizzazione
