Manuale per l’uso SIPLACE serie X 6 Ampliament i della stazione A partire dalla versione di software SR.605.xx 6.2 Staz ione d'aggancio per il carrello CO della serie SI PLACE X Edizione 07/2008 IT 411 6.2.5.1 Attre…

100%1 / 496
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
410
6.2.5 Adattare la stazione d'aggancio all'altezza di trasporto del CS
Il dispositivo di rientro del carrello CO della stazione d'aggancio si può adattare con poche modi-
fiche alle altezze di trasporto CS 830, 900, 930 e 950 mm.
6

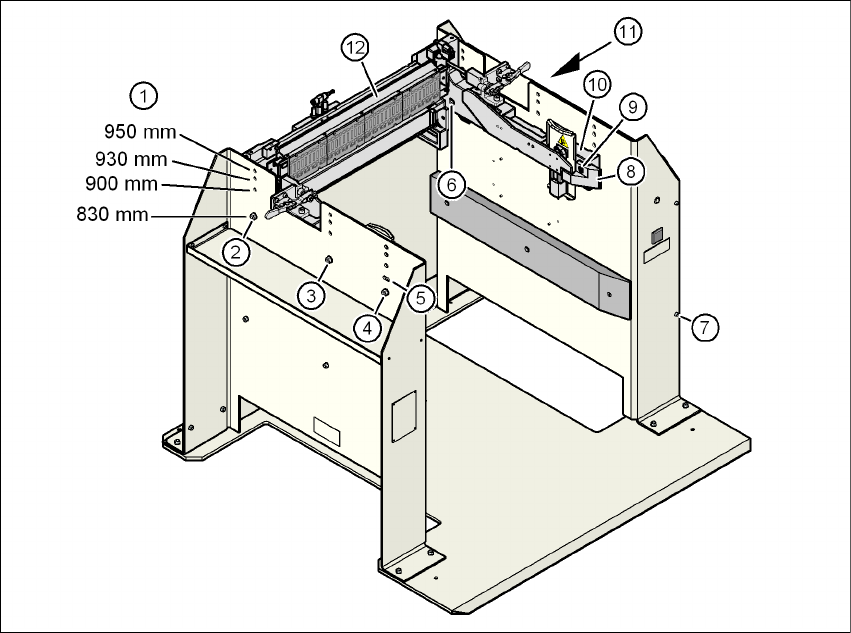

Fig. 6.2 - 5 Adattamento del dispositivo di rientro del carrello CO alle altezze di trasporto CS
(1) Fori per l'altezza di trasporto CS
(2) Dado esagonale M8 e disco annesso, ognuno 2 unità
(3) Dado esagonale M8 e disco annesso, ognuno 2 unità
(4) Dado esagonale M8 e disco annesso, ognuno 2 unità
(5) Foro longitudinale per lo spostamento dell'altezza
(6) Vite ad esagono cavo M8x40, 6 pezzi
(7) Vite ad esagono cavo M5x12, 4 pezzi
(8) Guida
(9) Vite ad esagono cavo M8x18, 2 pezzi
(10) Parte laterale, dispositivo di rientro del carrello CO
(11) Rivestimento della stazione d'aggancio
(12) Unità di comando del caricatore (FCU)
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X
Edizione 07/2008 IT
411
6.2.5.1 Attrezzi
Per la regolazione delle altezze del dispositivo di rientro del carrello CO sono necessari i seguenti
attrezzi:
– Chiave per vite a esagono cavo
– Chiave per forca, SW 13
6.2.5.2 Far passare ad altre altezze il dispositivo di rientro del carrello
AVVERTENZA 6
→ Staccare la stazione d'aggancio dall'alimentazione della corrente.
→ Staccare la stazione d'aggancio dall'alimentazione dell'aria compressa.
Il peso del dispositivo di rientro del carrello CO è di circa 40 kg.
→ Se necessario, pregare una seconda persona di aiutarvi nell'apportare le modifiche.
→ Rispettare la sequenza delle operazioni di lavoro descritte.
6.2.5.3 Modificare l'allestimento del dispositivo di rientro del carrello CO
a 830 mm o 900 mm d'altezza
6

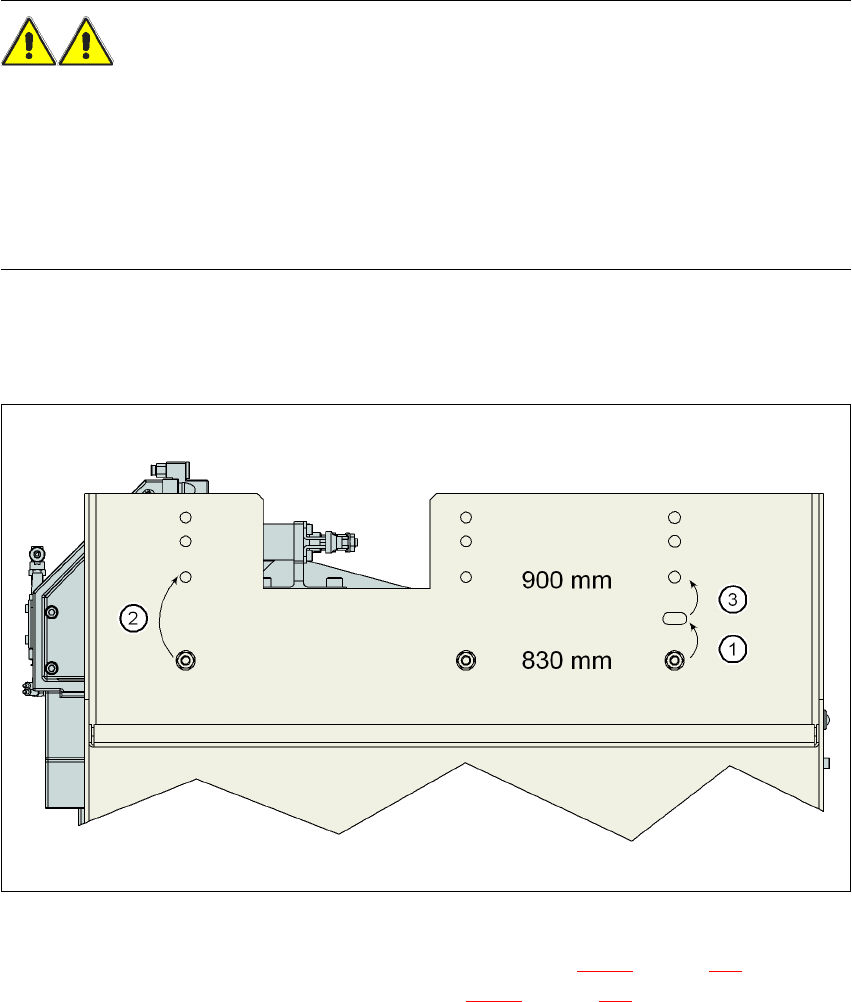

Fig. 6.2 - 6 Sequenza delle operazioni per la modifica dell'altezza da 830 mm a 900 mm
→ Staccare le due viti ad esagono cavo M8x18 (Pos. 9 nella Fig. 6.2 - 5, pagina 410) e staccare
la guida sinistra e quella destra (Pos. 8 nella Fig. 6.2 - 5
, pagina 410).
6
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.2 Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
412
INDICAZIONE: 6
Staccare il rivestimento (Pos. 9 nella Fig. 6.2 - 5
, pagina 410) solo nei seguenti casi:
– Il dispositivo di rientro del carrello CO viene fatto passare ad un'altezza di 830 mm.
– Il dispositivo di rientro del carrello Co viene fatto passare da un'altezza di 830 mm a un'altra
altezza.
→ Allentare le 4 viti ad esagono cavo, M5x12 (Pos. 7 nella Fig. 6.2 - 5
, pagina 410). Tenere fermo
il rivestimento in modo che non cada.
→ Staccare il rivestimento.
ATTENZIONE 6
Quando si solleva e si abbassa il dispositivo di rientro del carrello CO, stare attenti a non dan-
neggiare i cavi.
→ Staccare i due dadi per raccordo (pos.3 nella Fig. 6.2 - 5
, pagina 410).
→ Allentare i due dadi per raccordo (pos. 2 nella Fig. 6.2 - 5
, pagina 410).
→ Rimuovere i due dadi esagonali M8 e le rosette (pos. 4 nella Fig. 6.2 - 5
, pagina 410).
→ Tenere ferma la parte laterale del dispositivo di rientro del carrello CO (pos. 10 nella Fig. 6.2 -
5, pagina 410) e rimuovere le due viti ad esagono cavo M8x40 in questo punto.
→ Far ruotare verso l'alto il dispositivo di rientro del carrello CO finché il foro nella parte laterale
raggiunge il foro longitudinale (pos. 5 nella Fig. 6.2 - 5
, pagina 410).
→ Fissare la parte laterale in questo punto. Stringere i dadi solo un poco.
→ Tenere fermo il dispositivo di rientro del carrello CO nell'FCU (pos. 12 nella Fig. 6.2 - 5
, pagina
410
) e rimuovere i dadi per raccordo nella pos. 2 della Fig. 6.2 - 5, pagina 410.
→ Far ruotare verso l'alto il dispositivo di rientro del carrello CO finché il foro nella parte laterale
raggiunge il foro da 900 mm (pos. 1 nella Fig. 6.2 - 5
, pagina 410).
→ Fissare la parte laterale in questo punto. Stringere i dadi solo un poco.
→ Fare ruotare verso l'alto il dispositivo di rientro del carrello CO dal foro longitudinale (pos. 5
nella Fig. 6.2 - 5
, pagina 410 fino al foro da 900 mm e fissarlo in questo punto.
→ Controllare che tutti i dadi per raccordo siano ben fissati alle posizioni 2, 3 e 4 dell'altezza del
carrello CO da 900 mm.
→ Fissare la guida sinistra e quella destra (Pos. 8 nella Fig. 6.2 - 5
, pagina 410) con la vite ad
esagono cavo M8x18 (Pos. 9 nella Fig. 6.2 - 5
, pagina 410).
→ Fissare il rivestimento (pos. 11 nella Fig. 6.2 - 5
, pagina 410) con le 4 viti ad esagono cavo
M5x12 (pos. 7 nella Fig. 6.2 - 5
, pagina 410).
