6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.3 Scambiatore automatico di vassoi Matrix A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
420
6.3.4.2 Elementi di comando
6

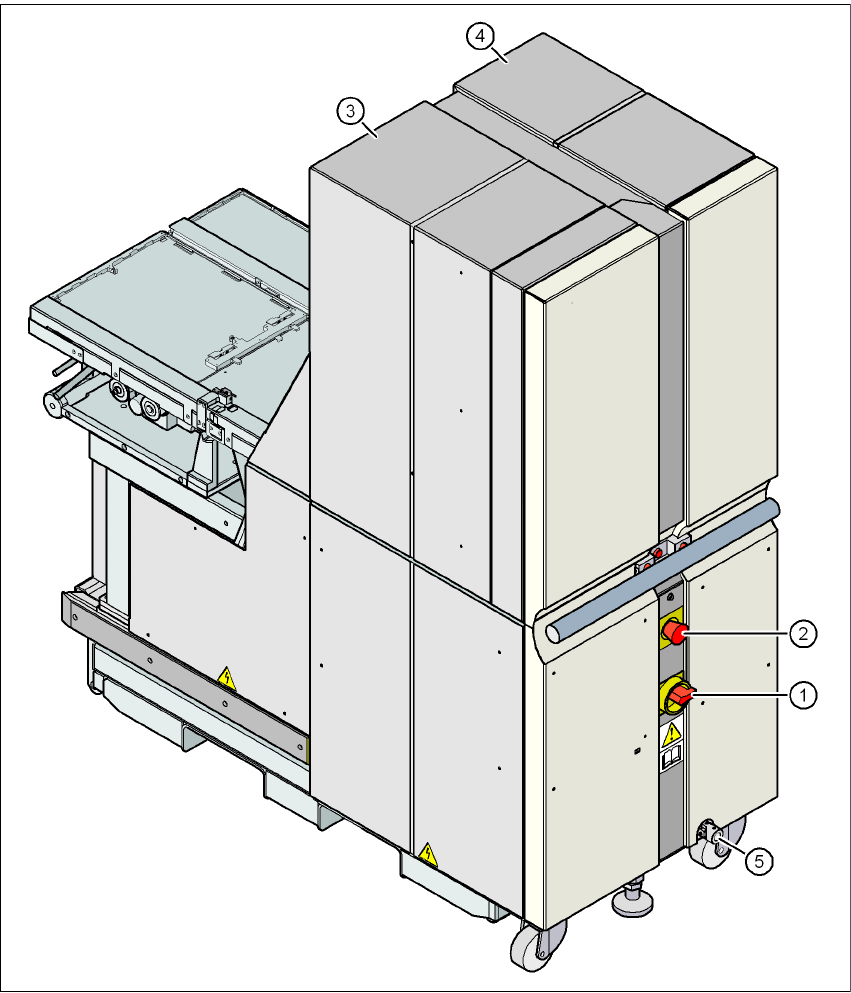

Fig. 6.3 - 2 Scambiatore automatico di vassoi Matrix, retro
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Torre per l'accettazione di max. 30 supporti di vassoi (fino a 60 tray JEDEC)
(4) Torre 2 per l'accettazione di max. 40 supporti di vassoi (fino a 40 tray JEDEC)
(5) Punto d'appoggio della manovella per lo spostamento delle altezze dello scambiatore auto-
matico di vassoi Matrix
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.3 Scambiatore automatico di vassoi Matrix
Edizione 07/2008 IT
421
6.3.5 Misure del dispositivo automatico X4 con SAVM
6
6
6
6

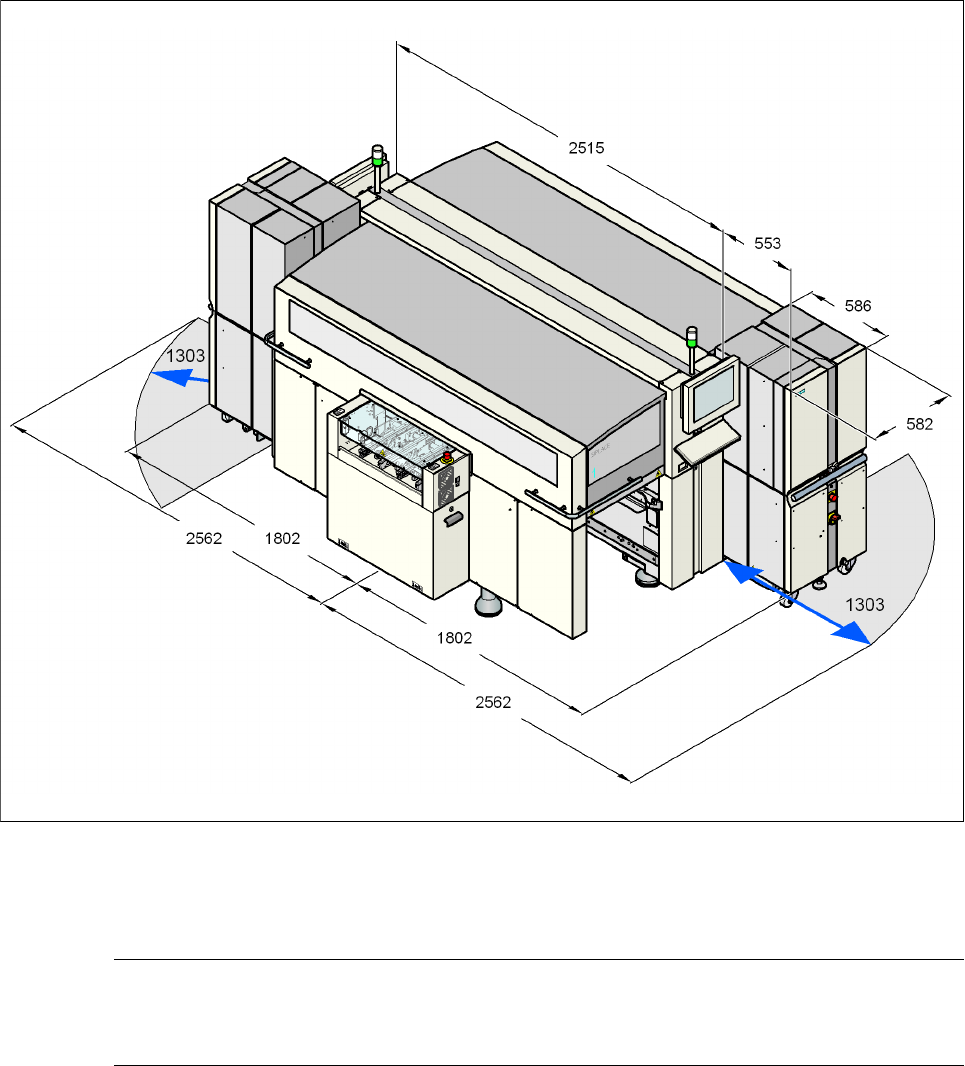

Fig. 6.3 - 3 Misure del dispositivo automatico X4 con scambiatore automatico di vassoi Matrix in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.3 Scambiatore automatico di vassoi Matrix A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
422
6.3.6 Misure del dispositivo automatico X3 con SAVM
6
6
6
6
Fig. 6.3 - 4 Misure del dispositivo automatico X3 con scambiatore automatico di vassoi Matrix in millimetri
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
