Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.3 Scambiatore automatico di vassoi Matrix
Edizione 07/2008 IT
423
6.3.7 Misure del dispositivo automatico X2 con SAVM
6
6
6
6

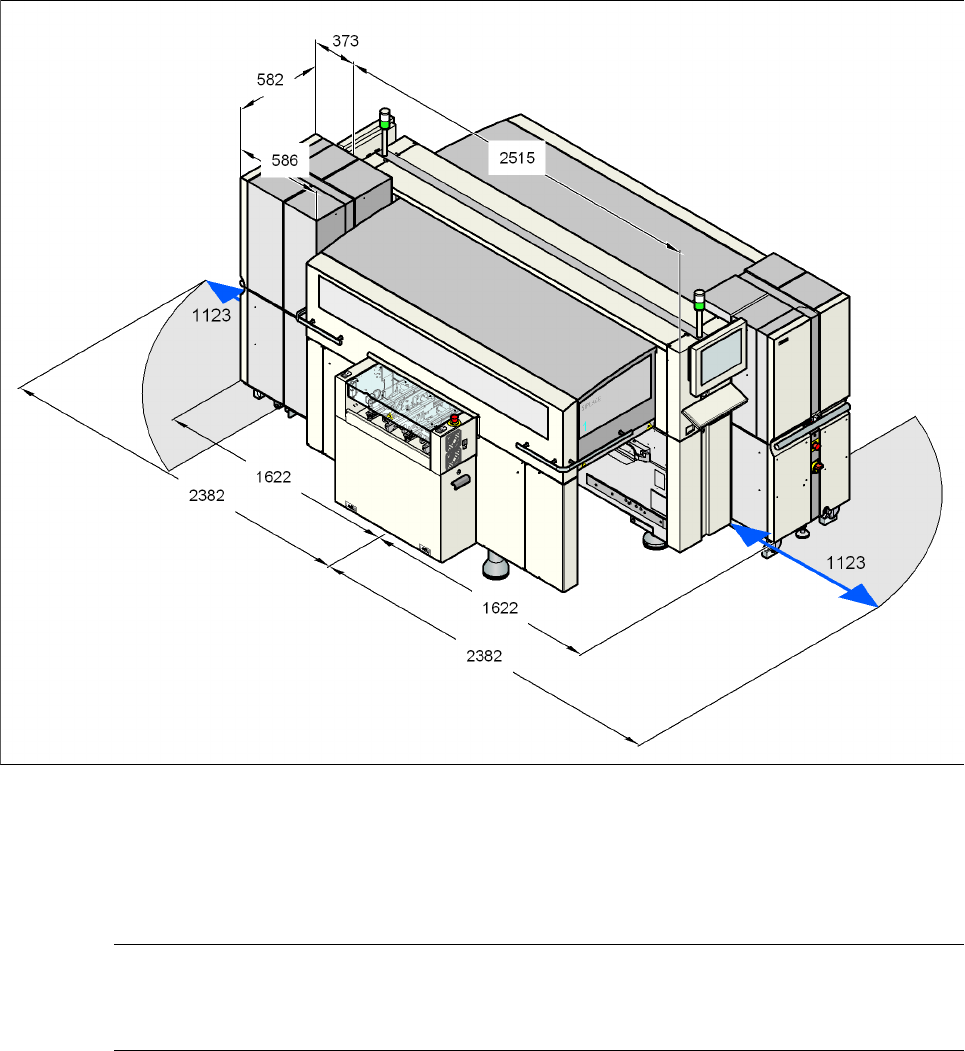

Fig. 6.3 - 5 Misure del dispositivo automatico X2 con scambiatore automatico di vassoi Matrix in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.4 Scambiatore automatico di vassoi A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
424
6.4 Scambiatore automatico di vassoi
Articolo no. 00119826-xx SAV4 nella serie X del SIPLACE
6.4.1 Istruzioni di sicurezza
AVVERTENZA 6
→ Quando la macchina è in funzione, non inserire mai le mani nella fessura tra lo scambiatore
automatico di vassoi ed il supporto del dispositivo automatico.
→ Il cavo di comando dello scambiatore automatico di vassoi si può collegare o staccare dall'ele-
mento femmina solo quando lo scambiatore è agganciato al dispositivo automatico.
→ Il cavo d'alimentazione della corrente si può collegare all'alimentazione della corrente esterna
o staccarlo da quest'ultima quando lo scambiatore automatico di vassoi è agganciato al dispo-
sitivo automatico.
→ È sostanzialmente vietato mettere in funzione lo scambiatore automatico di vassoi quando non
è agganciato al dispositivo automatico.
6.4.2 Descrizione
Lo scambiatore automatico di vassoi prepara i componenti nei vassoi, in modo da evitare di per-
dere tempo inutilmente durante l'accumulazione e la sostituzione automatica dei vassoi. Grazie
al libero accesso programmabile ad oltre 28 vassoi aumenta notevolmente l'offerta di compo-
nenti preparati.
Lo scambiatore automatico di vassoi possiede un autotelaio integrato ed è facilmente spostabile
ad altri posti. È fornito con l'altezza di trasporto CS realizzata per i dispositivi automatici ma lo si
può adattare anche molto facilmente ad altezze di trasporto dei circuiti stampati di 830, 900, 930
e 950 mm . Nel tavolo CO sono liberi 4,5 posti per caricatori S larghi 30 mm. Sia la TwinHead
che la testa Collect&Place da 6 e 12 segmenti sono in grado di prelevare componenti dai vassoi.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.4 Scambiatore automatico di vassoi
Edizione 07/2008 IT
425
6.4.3 Dati tecnici
6.4.3.1 Misure, peso
6.4.3.2 Valori d'allacciamento elettrici
Misure (lungh. x largh.) 1560 x 360 mm²
Altezza
Altezza di trasporto CS 830 mm ± 15 mm
Altezza di trasporto CS 900 mm ± 15 mm
Altezza di trasporto CS 930 mm ± 15 mm
Altezza di trasporto CS 950 mm ± 15 mm
1360 mm ± 15 mm
1430 mm ± 15 mm
1460 mm ± 15 mm
1480 mm ± 15 mm
Peso ca. 240 kg
Densità di carico 4,19 kN/m²
Misure del supporto di vassoi (lungh. x largh. x alt.) 360 x 260 x 6 mm³
Peso del supporto di vassoi 0,8 kg
Misure del vassoio compresi i componenti 341 x 235 x 15 mm³
max. 341 x 235 x 23 mm³
Peso del supporto dei vassoi compresi il vassoio ed i componenti
max. 1,2 kg
Capacità di accumulazione max. 28 SV
Peso totale dei 28 supporti dei vassoi 27,6 kg
Peso di accumulatore di vassoi, supporto dei vassoi, vassoi e
componenti max. 50 kg
Tempo di sostituzione per il supporto dei vassoi
in 1 piano
in 10 piani
in 27 piani
1,9 s
2,3 s
2,9 s
Tensione d'allacciamento 3 x 200 V CA ± 5 %; 50/60 Hz (Giappone)
3 x 208 V CA ± 5 %; 50/60 Hz (U.S.A.)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Potenza apparente nominale 800 VA
Corrente nominale 0,7 A a 3 x 400 V CA
Protezione 3 x 10 o 3 x 16 A
