Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.4 Scambiatore automatico di vassoi
Edizione 07/2008 IT
427
6.4.5 Misure
6

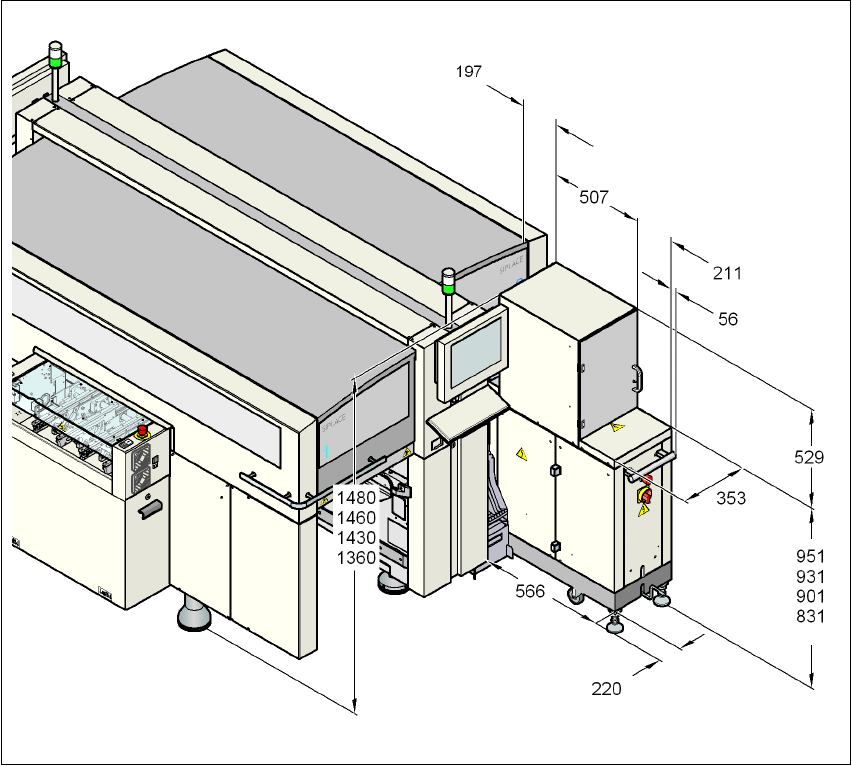

Fig. 6.4 - 1 Misure dello scambiatore automatico di vassoi
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.4 Scambiatore automatico di vassoi A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
428
6.4.6 Misure del dispositivo automatico X3 con SAV
6
6
6

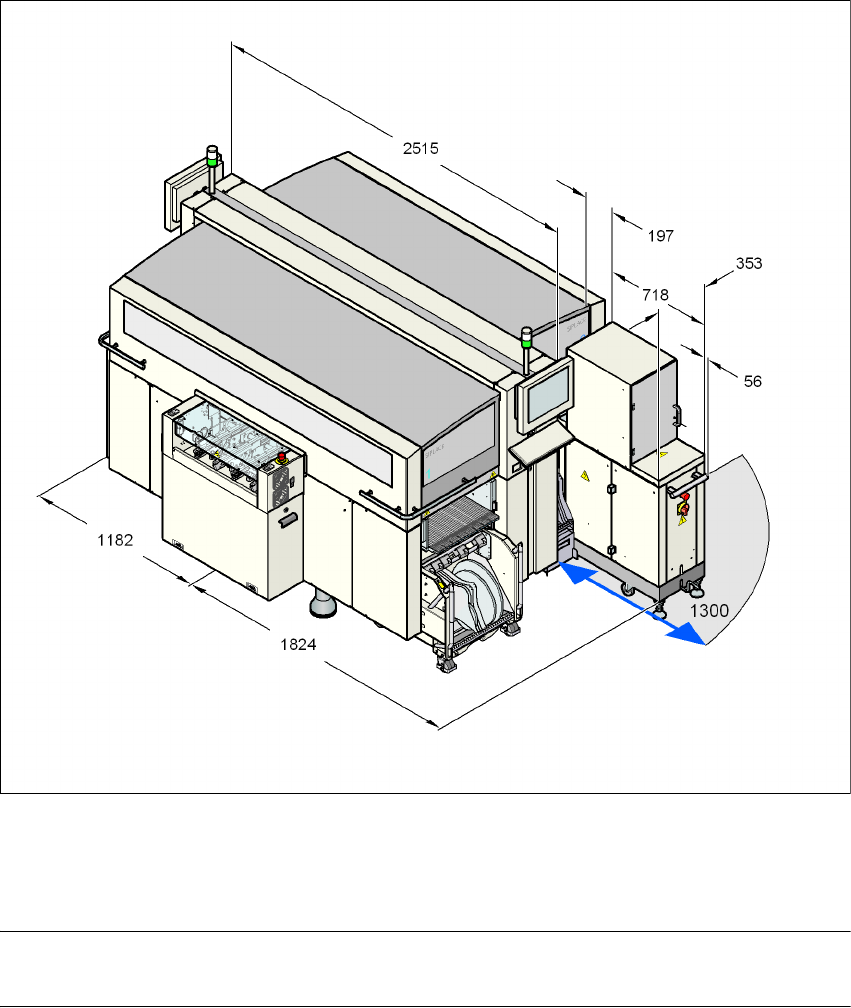

Fig. 6.4 - 2 Misure del dispositivo automatico X3 con scambiatore automatico di vassoi in millimetri
6
ISTRUZIONE 6
Nel posto 2, invece di un carrello CO si può agganciare uno scambiatore automatico di vassoi.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.4 Scambiatore automatico di vassoi
Edizione 07/2008 IT
429
6.4.7 Misure del dispositivo automatico X2 con SAV
6
6
6
Fig. 6.4 - 3 Misure del dispositivo automatico X2 con scambiatore automatico di vassoi in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi.
