Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.4 Scambiatore automatico di vassoi
Edizione 07/2008 IT
429
6.4.7 Misure del dispositivo automatico X2 con SAV
6
6
6

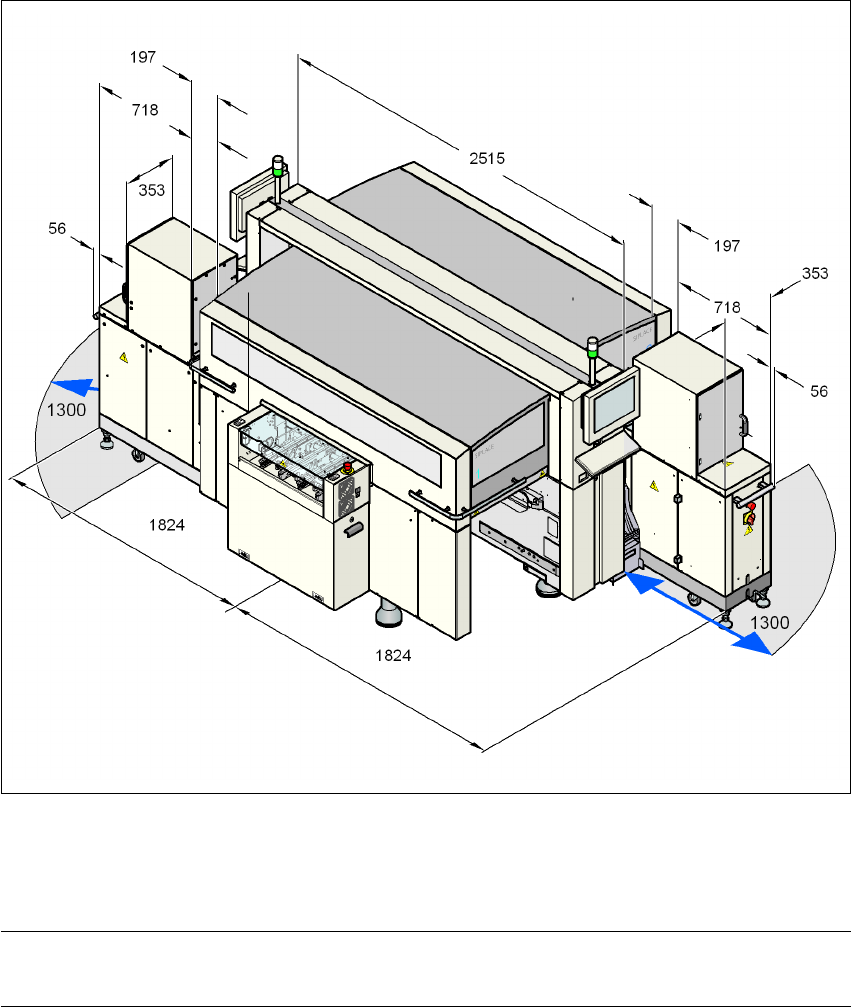

Fig. 6.4 - 3 Misure del dispositivo automatico X2 con scambiatore automatico di vassoi in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.4 Scambiatore automatico di vassoi A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
430
6.4.8 Elementi di comando
6

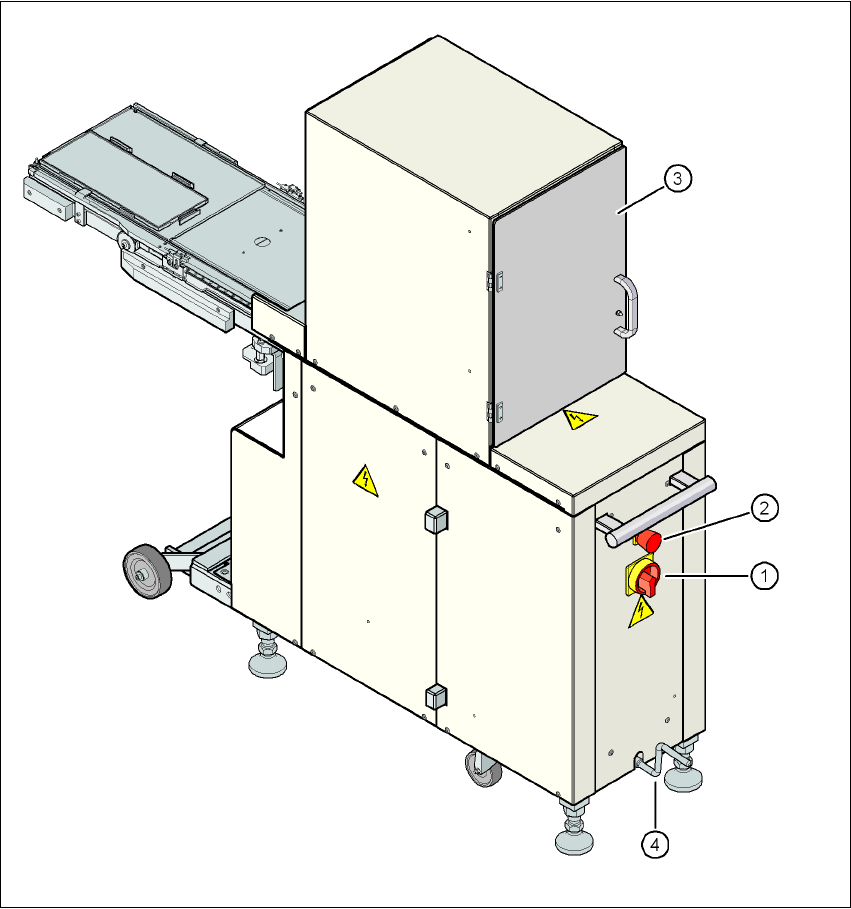

Fig. 6.4 - 4 SAV - elementi di comando
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Portelli di protezione
(4) Manovella per sollevare o abbassare il telaio
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.5 Sensore per il contenitore degli scarti CO
Edizione 07/2008 IT
431
6.5 Sensore per il contenitore degli scarti CO
Articolo no. 00116848-xx Richiesta contenitore degli scarti CO serie X/D3
Il sensore per il contenitore degli scarti CO controlla se il contenitore per scarti è posizionato cor-
rettamente nel suo supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, non si può avviare il disposi-
tivo automatico.
– Se il contenitore degli scarti salta via dal supporto durante il processo di lavorazione, il dispo-
sitivo automatico viene arrestato subito per evitare il pericolo di crash della testa.
Ogni contenitore degli scarti può essere sorvegliato da un sensore proprio.
ISTRUZIONE 6
Se si usa una testa Collect&Place a 20 segmenti, consigliamo di installare il sensore opzionale
per il contenitore degli scarti CO.
6.6 SIPLACE High-Force Head
Articolo no. 00119734-xx High-Force Head per la serie X
Questo numero d'articolo ha validità solo nel caso si ordini un dispositivo automatico di mon-
taggio dotato di High-Force Head invece di TwinHead standard. 6
Articolo no. 00119753-xx Kit d'aggiornamento High-Force Head
Usare questo numero d'articolo se si vuole sostituire una TwinHead standard con una High-
Force Head. 6
6.6.1 Descrizione
La SIPLACE High-Force Head è uno sviluppo tecnologicamente avanzato della TwinHead stan-
dard. Può elaborare la stessa gamma di componenti ed offre anche la possibilità di raggiungere
forze d'appoggio che raggiungono i 30 N.
6.6.2 Dati tecnici
6
Negli altri casi, i dati tecnici della TwinHead e della High-Force Head coincidono (vedi la sezione
3.5.4.2
, pagina134).
Per la SIPLACE High-Force Head si possono usare tutte le pipette e pinze che vengono usate
anche per la TwinHead standard.
Forza d'appoggio programmabile 2,0 N fino a 10 N ± 10 %
maggiore di 10 N fino a 30 N ± 15 %
