6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.8 Lettore di codice a barre CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 434 6.8 Lettore di cod ice a barr e CS Articolo no. 0 01 …
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.7 Videocamera CO per la TwinHead, videocamera FC
Edizione 07/2008 IT
433
6.7.2 Istruzioni di sicurezza
AVVERTENZA 6
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 33, 55 x 45, e tipo 25, 16 x 16) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
6.7.3 Dati tecnici
6
6
6
6
6.7.4 Posizione
La posizione delle videocamere CO stazionarie e le relative configurazioni sono descritte nella se-
zione 3.8.2
da pagina 154.
Misure CO 0,2 x 0,2 mm² fino a 16 x 16 mm² con misurazione semplice del
componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Larghezza min. piedini 0,1 mm
Reticolo min. Ball 0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 x 19,4 mm²
Tipo d'illuminazione Illuminazione dall'alto (6 livelli programmabili)
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.8 Lettore di codice a barre CS A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
434
6.8 Lettore di codice a barre CS
Articolo no. 00119682-xx Lettore di codice a barre CS 1D
Articolo no. 00119679-xx Lettore di codice a barre CS 2D, serie HS/HF/X/D
Articolo no. 00119684-xx Set di montaggio, lettore di codice a barre CS, serie HF/X/D3
6.8.1 Descrizione
Il codice a barre CS serve al rilievo automatico ed alla decodificazione di codici a barre di circuiti
stampati. Trasmette il risultato della lettura ai comandi di trasporto con un'interfaccia seriale e dai
comandi di trasporto al controller di macchina tramite CAN-bus per l'ulteriore elaborazione.
6

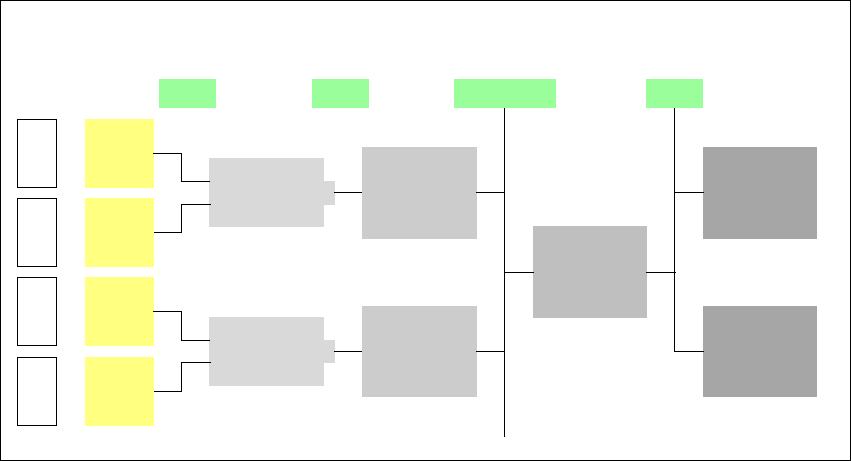

Fig. 6.8 - 1 Schema del codice a barre CS
6
I lettori di codice a barre CS vengono installati nel lato d'entrata del dispositivo automatico di mon-
taggio del trasporto CS. È possibile installare successivamente fino a quattro apparecchi per di-
spositivo automatico. I lettori del codice a barre vengono montati in modo che le etichette del
codice a barre del lato superiore ed inferiore dei circuiti stampati sono leggibili in scansione in en-
trambe le tracce di trasporto del trasporto doppio.
I lettori del codice a barre vengono offerti in due varianti:
– Lettore di codice a barre 1D
Questo lettore del codice a barre elabora codici a strisce. 6
– Lettore di codice a barre 2D
Numero dell'apparecchio
1
Lettore
CB
sopra
Scheda di
distribuzione
Comandi
di trasporto
a destra
Lettore
CB
sotto
2
3
Lettore
CB
sopra
Scheda di
distribuzione
Comandi di
trasporto,
a sinistra
Lettore
CB
sotto
4
Controller
della
macchina
Calcolatore
della stazione
Calcolatore di
SIPLACE Pro
LANCAN- busV-24V-24
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.8 Lettore di codice a barre CS
Edizione 07/2008 IT
435
Questo lettore del codice a barre elabora codici Matrix. Il codice Matrix viene usato soprat-
tutto quando l'offerta di spazio per le etichette del codice a barre è ridotta. Il lettore del co-
dice a barre 2D legge in scansione il codice a barre tradizionale. 6
6

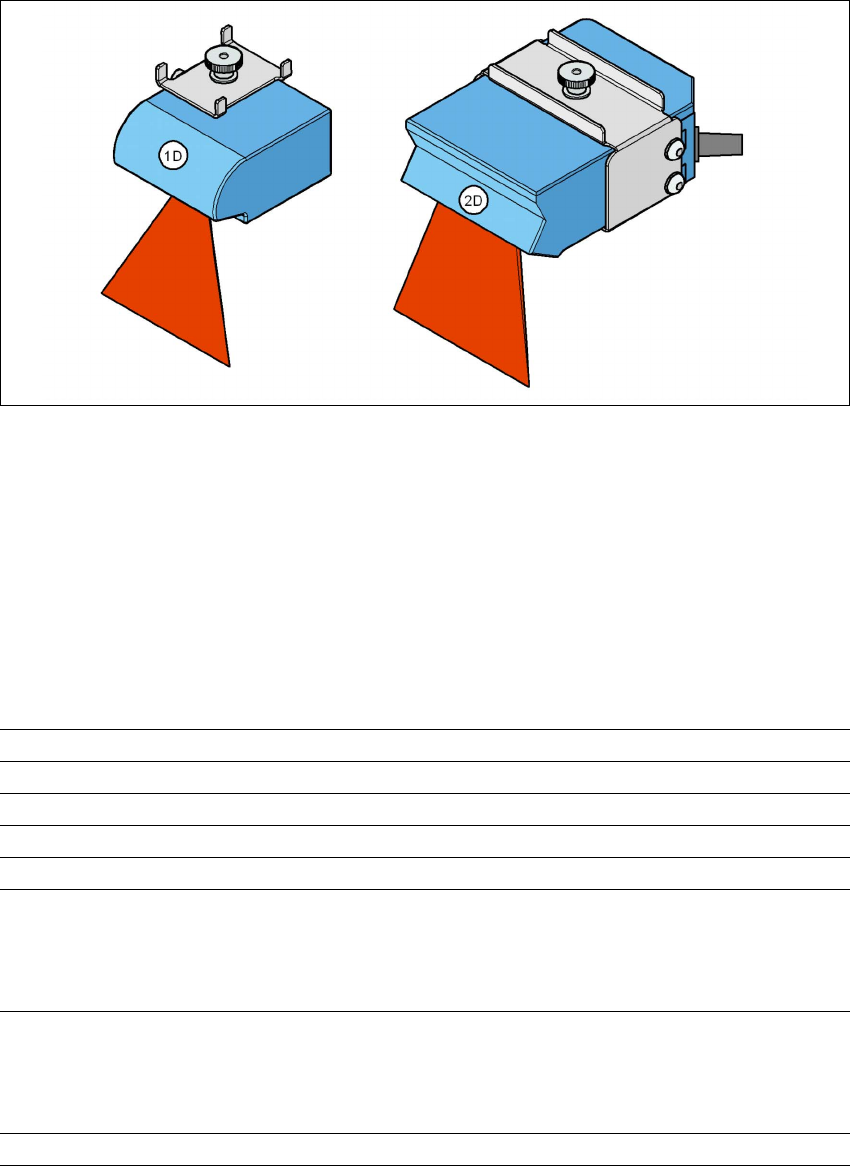

Fig. 6.8 - 2 Lettore di codice a barre 1D e 2D
I lettori di codice a barre CS sono fissati con supporti al profilo superiore o inferiore. E' possibile
posizionarli a piacere nei profili e disporli sulle etichette del codice a barre. Secondo la posizione
delle strisce del codice a barre si può montare con alcuni semplici movimenti i lettori del codice a
barre in modo da poter leggere le strisce del codice a barre longitudinalmente o trasversalmente
rispetto alla direzione di trasporto del circuito stampato.
6.8.2 Dati tecnici - Lettore di codice a barre 1D
6
Diodo laser Luce rossa
Lunghezza delle onde 670 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 400 ... 1200 Hz
Risoluzione 0,15 mm ... 0,5 mm
Tipi di codice Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
max. 40 caratteri
max. 40 caratteri
max. 40 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
