Questo lettore del codice a barre elabora codici Matrix. Il codice Matrix viene usato soprat-
tutto quando l'offerta di spazio per le etichette del codice a barre è ridotta. Il lettore del co-
dice a barre 2D legge in scansione il codice a barre tradizionale. 6
6
Fig. 6.8 - 2 Lettore di codice a barre 1D e 2D
I lettori di codice a barre CS sono fissati con supporti al profilo superiore o inferiore. E' possibile
posizionarli a piacere nei profili e disporli sulle etichette del codice a barre. Secondo la posizione
delle strisce del codice a barre si può montare con alcuni semplici movimenti i lettori del codice a
barre in modo da poter leggere le strisce del codice a barre longitudinalmente o trasversalmente
rispetto alla direzione di trasporto del circuito stampato.
6.8.2 Dati tecnici - Lettore di codice a barre 1D
6
Diodo laser Luce rossa
Lunghezza delle onde 670 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 400 ... 1200 Hz
Risoluzione 0,15 mm ... 0,5 mm
Tipi di codice Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
max. 40 caratteri
max. 40 caratteri
max. 40 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.8 Lettore di codice a barre CS A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
436
6.8.3 Dati tecnici - Lettore di codice a barre 2D
6
6
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485
Allacciamento elettrico Spina a 15-pin D-Sub-HD
Tensione d'esercizio 10 V CC ... 30 V CC
Diodo laser Luce rossa
Lunghezza delle onde 650 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 100 ... 15 kHz
Risoluzione 0,17 mm ... 0,5 mm
Tipi di codice 2D Matrice dati ECC 200
Lunghezza del codice a barre 2D
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
max. 40 caratteri
max. 40 caratteri
max. 40 caratteri
Tipi di codice 1D Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre 1D
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
max. 40 caratteri
max. 40 caratteri
max. 40 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485, Ethernet
Allacciamento elettrico Spina a 15-pin D-Sub-HD
Spina RJ45 10baseT
Tensione d'esercizio 10 V CC ... 30 V CC
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.8 Lettore di codice a barre CS
Edizione 07/2008 IT
437
6.8.4 Possibilità di montaggio del lettore di codice a barre CS

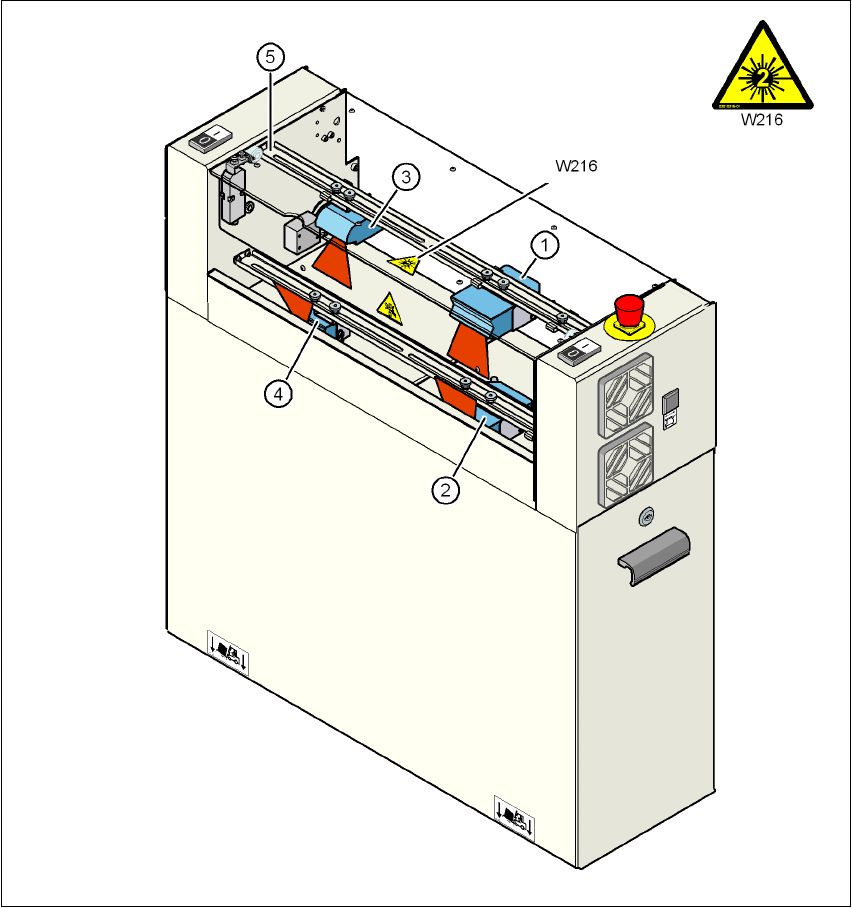

Fig. 6.8 - 3 Possibilità di montaggio del lettore di codice a barre CS
(1) Lettore di codice a barre 2D "sopra"
(2) Lettore di codice a barre 2D "sotto"
(3) Lettore di codice a barre 1D "sopra"
(4) Lettore di codice a barre 1D "sotto"
(5) Binario di montaggio
Pos. W216, articolo no. 03010316-01
