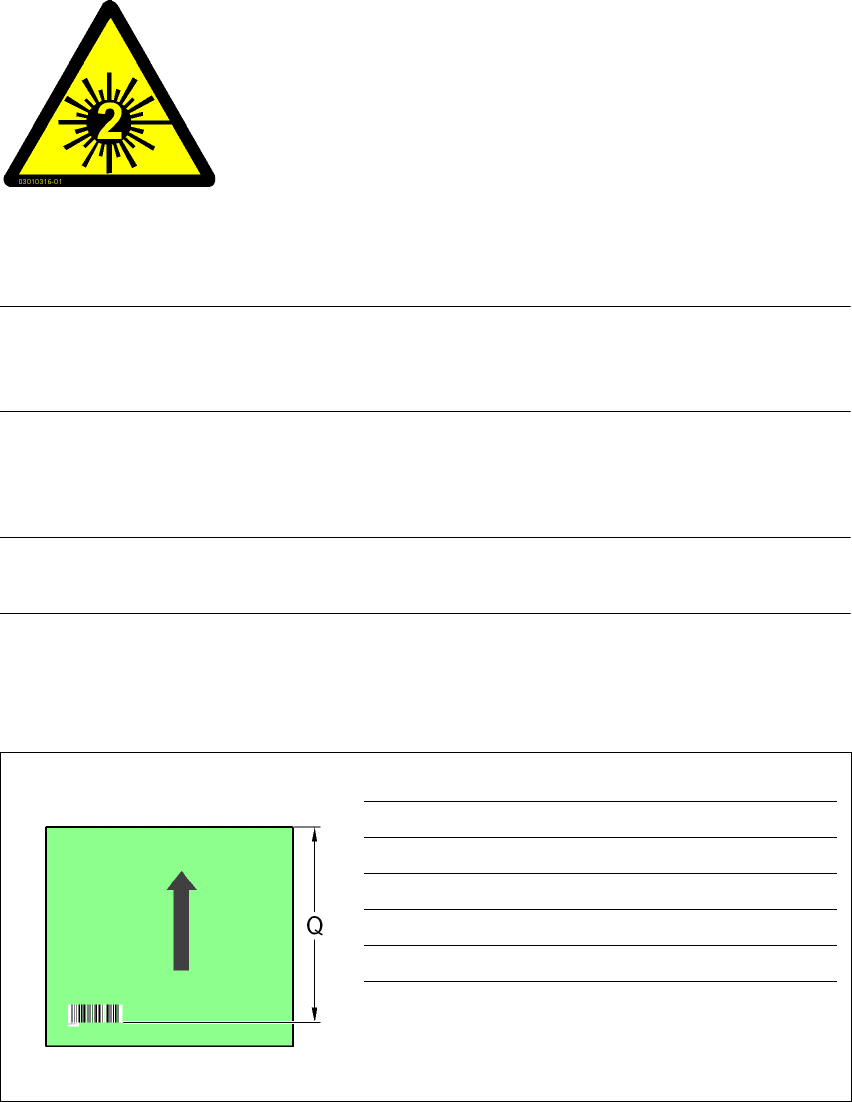

6.8.5 Cartello di avvertenza W216 sul rivestimento del lato d'entrata del CS
6
Cartello d'avvertenza W216 "Classe laser 2" sul rivestimento del lato d'entrata del CS,
articolo no. 03010316-01 (numero per dispositivo automatico: 1)
ISTRUZIONE 6
Se s'installa un lettore di codice a barre CS nel dispositivo automatico, si deve applicare sul rive-
stimento del lato d'entrata del CS il cartello d'avvertenza W206 contenuto nel set supplementare.
6.8.6 Posizionamento delle etichette del codice a barre CS sul circuito stampato
ISTRUZIONE 6
Restrizioni per circuiti stampati più lunghi di 430 mm
6.8.6.1 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura trasversale rispetto alla direzione di trasporto
Fig. 6.8 - 4 Posizionamento lungo il lato longitudinale del CS - raggio di lettura trasversale rispetto alla direzione di
trasporto
6
6
6
6
6
6
RAGGI LASER!
Non fissare il raggio laser
Classe di laser 2
Lettore di codice a barre CS Q [mm]
2D sopra 390
1D sopra 390
2D sotto
a
a) Se nel dispositivo automatico è agganciato un tra-
sporto doppio CS, offriamo un modello speciale per
l'aggiunta del lettore di codice a barre CS 2D "sotto".
430
1D sotto 430
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.8 Lettore di codice a barre CS
Edizione 07/2008 IT
439
6.8.6.2 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto
Fig. 6.8 - 5 Posizionamento lungo il lato longitudinale del CS - raggio di lettura longitudinale rispetto alla direzione di
trasporto

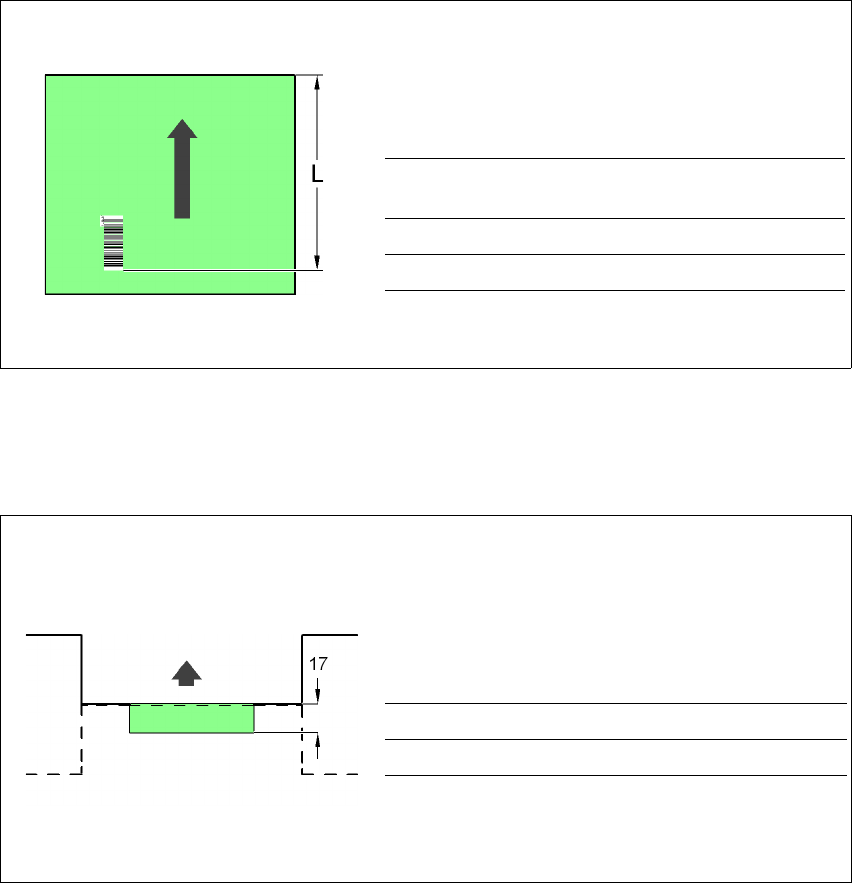

6.8.6.3 Sporgenza del circuito stampato sulla macchina nel trasporto doppio
Fig. 6.8 - 6 Sporgenza del circuito stampato sulla macchina nel trasporto doppio
Lettore di codice a barre
CS
L [mm]
1D sopra 320 - 350
1D sotto 380 - 410
Lettore di codice a barre CS Sporgenza [mm]
2D sotto nel trasporto doppio 17
Lato di entrata della seguente macchina
Lato d'uscita della macchina precedente
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.8 Lettore di codice a barre CS A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
440
6.8.6.4 Posizionamento lungo la larghezza del CS -
raggio di lettura trasversale rispetto alla direzione di trasporto
Fig. 6.8 - 7 Posizionamento lungo la larghezza del CS - raggio di lettura trasversale rispetto alla direzione di tra-
sporto
6.8.6.5 Posizionamento lungo la larghezza del CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sopra
Fig. 6.8 - 8 Posizionamento lungo la larghezza del CS - raggio di lettura longitudinale rispetto alla direzione di tra-
sporto, lettore del codice a barre CS 1D sopra
Lettore di codice a barre
CS
LQ [mm] RQ [mm]
2D sopra 3 3
1D sopra 3 3
2D sotto
a
a) Se nel dispositivo automatico è installato un trasporto doppio
CS, offriamo un modello speciale da aggiungere al lettore di
codice a barre CS 2D "sotto".
55
1D sotto 5 5
Misure CS/trasporto LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
250 mm / TD1
450 mm / SM1
358
216 mm / TD2 3 3
250 mm / TD2
450 mm / SM2
33
