6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.8 Lettore di codice a barre CS A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
440
6.8.6.4 Posizionamento lungo la larghezza del CS -
raggio di lettura trasversale rispetto alla direzione di trasporto

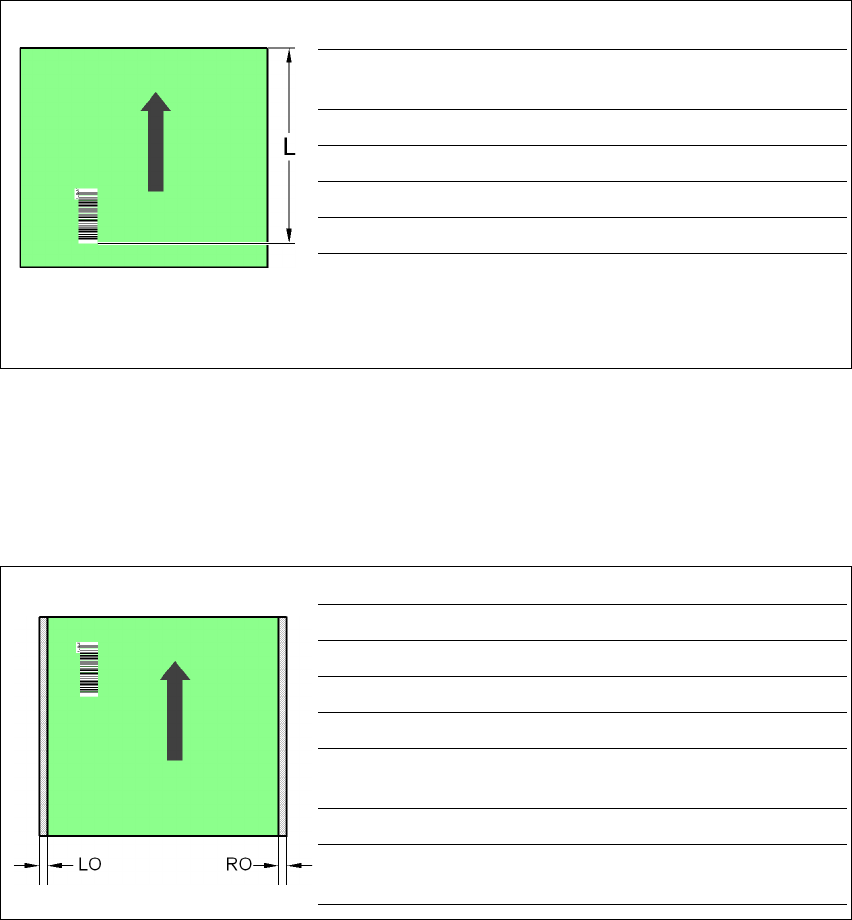

Fig. 6.8 - 7 Posizionamento lungo la larghezza del CS - raggio di lettura trasversale rispetto alla direzione di tra-
sporto
6.8.6.5 Posizionamento lungo la larghezza del CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sopra
Fig. 6.8 - 8 Posizionamento lungo la larghezza del CS - raggio di lettura longitudinale rispetto alla direzione di tra-
sporto, lettore del codice a barre CS 1D sopra
Lettore di codice a barre
CS
LQ [mm] RQ [mm]
2D sopra 3 3
1D sopra 3 3
2D sotto
a
a) Se nel dispositivo automatico è installato un trasporto doppio
CS, offriamo un modello speciale da aggiungere al lettore di
codice a barre CS 2D "sotto".
55
1D sotto 5 5
Misure CS/trasporto LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
250 mm / TD1
450 mm / SM1
358
216 mm / TD2 3 3
250 mm / TD2
450 mm / SM2
33
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.9 Raddrizzamento del CS
Edizione 07/2008 IT
441
6.8.6.6 Posizionamento lungo la larghezza CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sotto

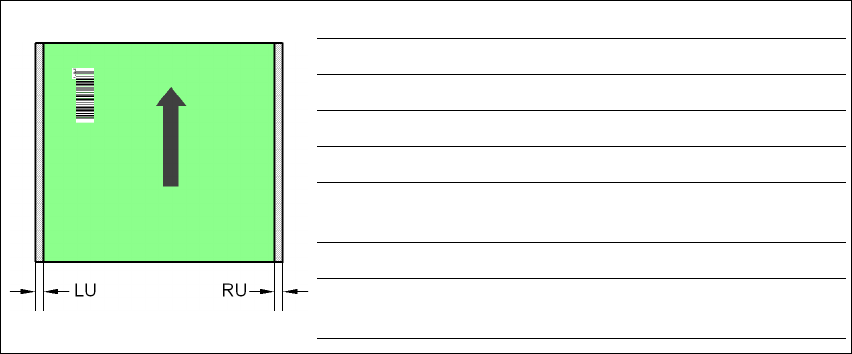

Fig. 6.8 - 9 Posizionamento lungo la larghezza CS - raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sotto
TS Trasporto singolo
TD1 Trasporto doppio, traccia 1
TD2 Trasporto doppio, traccia 2
SM1 Trasporto doppio in modalità trasporto singolo, traccia 1
SM2 Trasporto doppio in modalità trasporto singolo, traccia 2
6
6.9 Raddrizzamento del CS
Articolo no. 00119677-xx Raddrizzamento del CS, trasporto singolo, SIPLACE HF/X/D3
Articolo no. 00119678-xx Raddrizzamento del CS, trasporto doppio, SIPLACE HF/X/D3
6.9.1 Descrizione
I circuiti stampati che devono essere lavorati possiedono nel frattempo un rapporto lunghezza/lar-
ghezza di 1:2 o più negativo. Ciò significa che il lato più corto del CS è rivolto in direzione di tra-
sporto CS. Durante il trasporto questi circuiti stampati possono torcersi leggermente così che le
fiducial di scheda non si trovano più nella finestra di ricerca della videocamera CS. L'opzione
"Raddrizzamento CS" fa quindi in modo che questi circuiti stampati vengano riraddrizzati esatta-
mente alla posizione di arresto.
Se si lavorano i circuiti stampati con fessure in direzione di trasporto, nei dispositivi automatici con
stopper meccanico (HS-50, S-25 HM, F5 HM) e nei dispositivi automatici che sorvegliano questa
Misure CS/trasporto LU [mm] RU [mm]
460 mm / TS 20 3
508 mm / TS 44 3
216 mm / TD1 3 3
250 mm / TD1
450 mm / SM1
33
216 mm / TD2 24 3
250 mm / TD2
450 mm / SM2
58 3
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.9 Raddrizzamento del CS A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
442
posizione con la barriera fotoelettrica laser (serie X, serie HF, HS-60, S-27 HM) può portare a po-
sizioni di lavorazione diverse. Con l'opzione "Raddrizzamento CS" si garantisce che i circuiti stam-
pati vengano arrestati nella stessa posizione in tutti i trasporti CS. L'opzione "Raddrizzamento CS"
esiste per il trasporto singolo e quello doppio.
6
Fig. 6.9 - 1 Raddrizzamento CS
(1) Tavolo di sollevamento
(2) Arresto CS
Il circuito stampato viene trasportato nella zona di montaggio finché la barriera fotoelettrica attiva
il segnale di stop per il trasporto CS. Poi il tavolo di sollevamento con gli arresti CS va ad una
posizione in alto nella quale il circuito stampato non viene ancora bloccato e che può essere an-
cora mossa dai convogliatori di trasporto. I due arresti CS si trovano all'altezza del circuito stam-
pato, gli appoggi CS (spine magnetiche) toccano già il circuito stampato. Entrambi i convogliatori
di trasporto trasportano il circuito stampato verso gli arresti CS e nel frattempo li raddrizzano. Il
tavolo di sollevamento passa poi alla posizione finale superiore, blocca il circuito stampato e lo
stacca dagli arresti CS per non influenzare il processo di montaggio. Dopo il processo di montag-
gio, il tavolo di sollevamento e raddrizzamento CS vengono abbassati ed il circuito stampato viene
trasportato in avanti.
