6.12 Circuito stampato lungo A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
444
6
6
Per il montaggio di circuiti stampati con una lunghezza di oltre 450 mm offriamo l'opzione "Circuito
stampato lungo" come set di allestimento successivo.
Se è stata installata l'opzione "Circuito stampato lungo" è possibile lavorare ai seguenti formati di
circuiti stampati:
6
6
6
Il set d'allestimento successivo è formato dalle seguenti parti:
– Meccanica completa: stopper, sensori, cavi e pezzi da montare
– Opzione CD per attivare la funzione nel calcolatore SIPLACE Pro
– Istruzioni di allestimento successivo
ISTRUZIONE 6
Per il trasporto doppio si deve ordinare 2x l'opzione "CS lungo".
Per altre informazioni consultare il manuale per le aggiunte "Opzione circuito stampato lungo",
Articolo no. 00193888-01.
Trasporto doppio in modalità "trasporto singolo" 50 x 50 mm² fino a 450 x 416 mm²
Trasporto doppio in modalità "Trasporto semplice",
"CS largo"
50 x 50 mm² fino a 450 x 450 mm²
Trasporto singolo "CS lungo" (larghezza standard) 50 x 80 mm² fino a 610 x 460 mm²
Trasporto singolo "CS largo", "CS lungo" 50 x 80 mm² fino a 610 x 508 mm²
Trasporto doppio "CS lungo" 50 x 80 mm² fino a 610 x 216 mm²
Trasporto doppio "CS largo", "CS lungo" 50 x 80 mm² fino a 610 x 250 mm²
Trasporto doppio in modalità "Trasporto semplice",
"CS lungo"
50 x 80 mm² fino a 610 x 416 mm²
Trasporto doppio in modalità "Trasporto semplice",
"CS largo", "CS lungo"
50 x 80 mm² fino a 610 x 450 mm²
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.13 Supporto con spina magnetica
Edizione 07/2008 IT
445
6.13 Supporto con spina magnetica
Articolo no. 00119680-xx Supporto con spina magnetica, serie HS/HF/X/D
I circuiti stampati larghi hanno la tendenza ad inflettersi durante il montaggio, così che non è even-
tualmente più possibile montare i componenti con la precisione desiderata. Anche circuiti stampati
molto curvi influiscono sulla precisione di montaggio. È possibile eliminare facilmente questo pro-
blema posizionando supporti a spina magnetica sul tavolo di sollevamento.
6

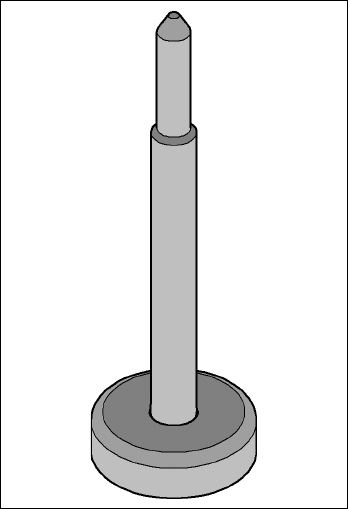

Fig. 6.13 - 1 Supporto con spina magnetica
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.14 Coperchio del caricatore (caricatore S) A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
446
6.14 Coperchio del caricatore (caricatore S)
Articolo no. 00119610-xx Coperchio del caricatore HF/X/D3 per i posti 2 o 4
Articolo no. 00119633-xx Coperchio del caricatore HF/X/D3 per i posti 1 o 3
Il coperchio del caricatore viene installato con l'area d'alimentazione CO. Il coperchio ha la fun-
zione d'impedire uno scontro della testa con un dispositivo di tenuta alzato di un caricatore che
non è entrato prima correttamente in posizione. Con il coperchio del caricatore si può inoltre esclu-
dere che il lato anteriore dei caricatori giunga nell'area di spostamento della testa di montaggio a
causa di un uso non conforme.
6

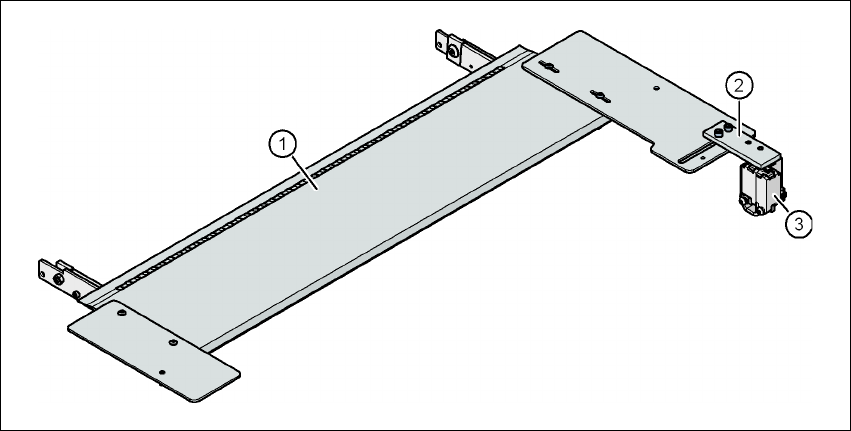

Fig. 6.14 - 1 Coperchio del caricatore per i posti 1 e 3
(1) Coperchio del caricatore
(2) Bloccaggio meccanico
(3) Interruttore nel circuito d'arresto d'emergenza
L'interruttore del coperchio del caricatore viene inserito nel circuito d'arresto d'emergenza. Il co-
perchio del caricatore deve essere bloccato meccanicamente. Durante questa operazione l'inter-
ruttore chiude il circuito d'emergenza aperto.
