6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.15 Sensore dei componenti per la t esta Collect&Place da 12 segm enti A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 448 6.15.1 Des…
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.15 Sensore dei componenti per la testa Collect&Place da 12 segmenti
Edizione 07/2008 IT
447
6.15 Sensore dei componenti per la testa Collect&Place
da 12 segmenti
Articolo no. 00118021-xx Sensore CO per la testa C&P da 12 segmenti
6

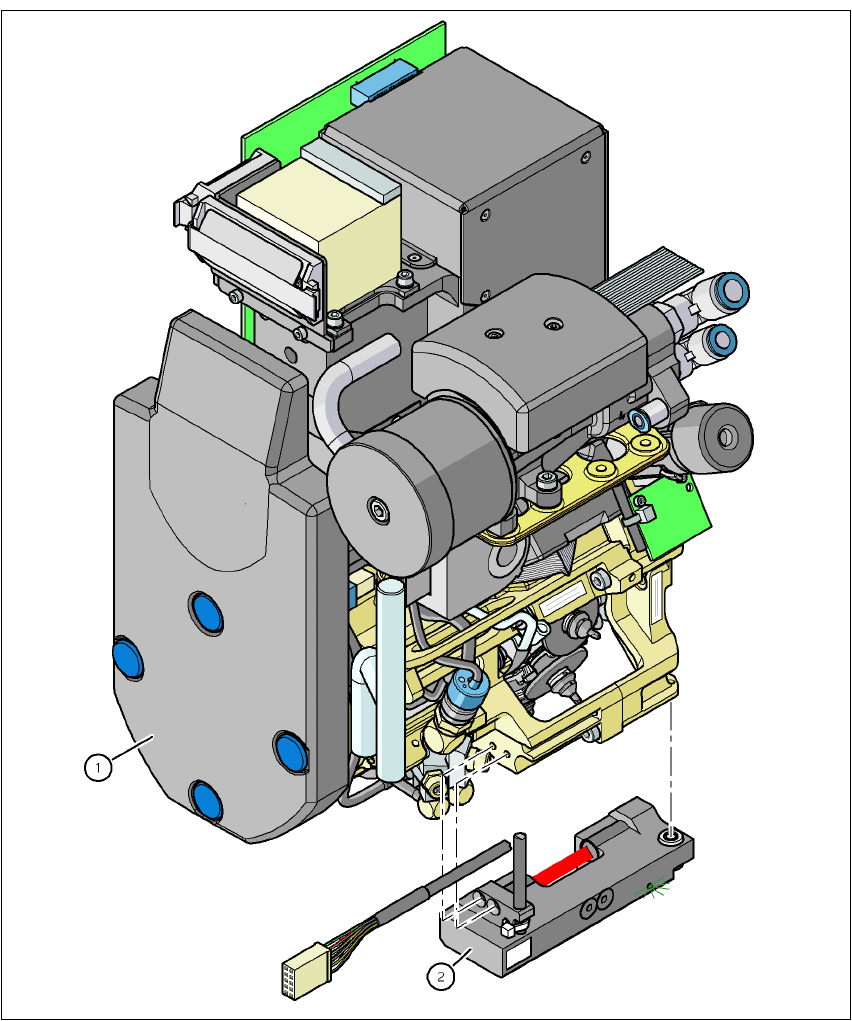

Fig. 6.15 - 1 Testa Collect&Place a 12 segmenti con sensore CO
(1) Testa Collect&Place da 12 segmenti
(2) Sensore dei componenti
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.15 Sensore dei componenti per la testa Collect&Place da 12 segmenti A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
448
6.15.1 Descrizione
Il sensore dei componenti si fissa sul lato inferiore della carcassa della testa Collect&Place da 12
segmenti (vedi Fig. 6.15 - 1
, pagina 447). Legge in scansione i contorni di un componente e con-
trolla se nella pipetta c'è un componente. Allo stesso tempo determina l'altezza del componente.
Con questi dati si può determinare se il componente è attaccato alla pipetta in posizione normale
o nell'angolo superiore. Il controllo dell'altezza è possibile per componenti d'altezza da 0,1 mm a
4 mm. Nei componenti più grandi si controlla solo la presenza del componente nella pipetta.
Il sensore CO viene configurato nell'editor di forma involucro del calcolatore SIPLACE Pro.
Tutte le pipette, anche le pipette speciali, possono essere lette in scansione con il sensore CO.
6.15.2 Principio di funzionamento
Per ottenere una misurazione valida devono essere soddisfatte le due condizioni seguenti:
– La punta vuota della pipetta deve essere colpita dal raggio di luce durante il processo di
calibrazione.
– La punta della pipetta deve trovarsi dentro al raggio di luce con il componente.
– Lunghezza minima della pipetta 13 mm.
– Lunghezza della pipetta + altezza del componente + tolleranza < 17 mm
Tenendo conto di queste condizioni di misura è possibile determinare la presenza o l'assenza di
un componente o l'altezza del componente. La differenza minima dell'altezza è di 100 µm.
6

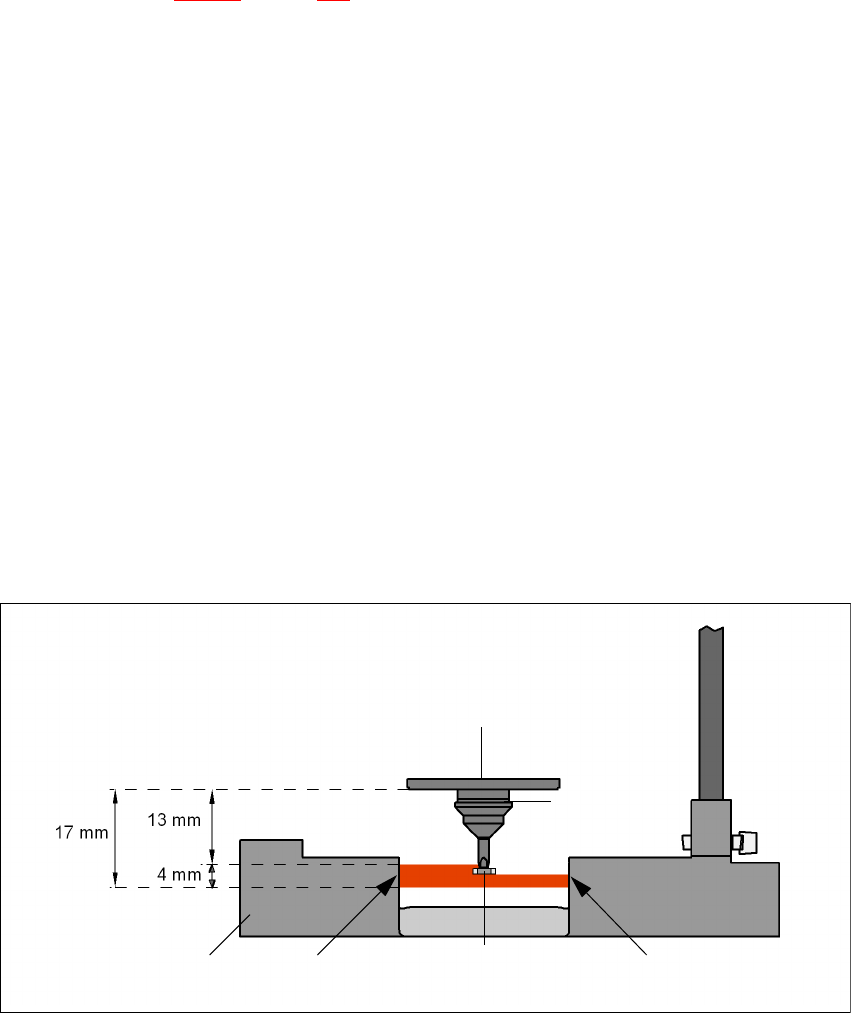

Fig. 6.15 - 2 Sensore del componente, principio di funzionamento
Disco incrementale
Componente
Pipetta
LED IR FototransistoreSensore del componente in
sezione trasversale
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.15 Sensore dei componenti per la testa Collect&Place da 12 segmenti
Edizione 07/2008 IT
449
6.15.3 Uso del sensore CO
ISTRUZIONE 6
Montando componenti 0201 con la pipetta 906 il sensore dei componenti è assolutamente neces-
sario perché non si può eseguire la misurazione del vuoto. 6
Anche nel montaggio di altri elementi più piccoli come 0402 o 0603, l'uso del sensore dei compo-
nenti può migliorare il dpm-rate. Ricordare che nella scelta del sensore dei componenti nella lista
forme involucro si può montare il componente anche per macchine munite di sensore dei compo-
nenti.
Se si desidera controllare componenti con il sensore CO, quest'ultimo deve essere configurato
nella linea. Si hanno quindi le seguenti alternative:
Nuovo allestimento L'ottimizzazione dell'allestimento assegna il componente al sensore
CO automaticamente, se esso è installato.
Vecchio allestimento Allestimento per componenti che devono essere controllati con il
sensore CO, viene assegnato un nuovo numero di FI.
Tenuta centrale dei dati. Se non tutti i dispositivi automatici della linea sono dotati di sensore
CO, ad ogni componente che deve essere controllato con il sensore
CO viene assegnato un nuovo numero di forma involucro.
ISTRUZIONE 6
– Il sensore CO può essere installato solo da tecnici d'assistenza della ASM AS.
– Dopo l'installazione del sensore CO, ricalibrare la testa C&P a 12 segmenti con il programma
SITEST.
