Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.15 Sensore dei componenti per la testa Collect&Place da 12 segmenti
Edizione 07/2008 IT
449
6.15.3 Uso del sensore CO
ISTRUZIONE 6
Montando componenti 0201 con la pipetta 906 il sensore dei componenti è assolutamente neces-
sario perché non si può eseguire la misurazione del vuoto. 6
Anche nel montaggio di altri elementi più piccoli come 0402 o 0603, l'uso del sensore dei compo-
nenti può migliorare il dpm-rate. Ricordare che nella scelta del sensore dei componenti nella lista
forme involucro si può montare il componente anche per macchine munite di sensore dei compo-
nenti.
Se si desidera controllare componenti con il sensore CO, quest'ultimo deve essere configurato
nella linea. Si hanno quindi le seguenti alternative:
Nuovo allestimento L'ottimizzazione dell'allestimento assegna il componente al sensore
CO automaticamente, se esso è installato.
Vecchio allestimento Allestimento per componenti che devono essere controllati con il
sensore CO, viene assegnato un nuovo numero di FI.
Tenuta centrale dei dati. Se non tutti i dispositivi automatici della linea sono dotati di sensore
CO, ad ogni componente che deve essere controllato con il sensore
CO viene assegnato un nuovo numero di forma involucro.
ISTRUZIONE 6
– Il sensore CO può essere installato solo da tecnici d'assistenza della ASM AS.
– Dopo l'installazione del sensore CO, ricalibrare la testa C&P a 12 segmenti con il programma
SITEST.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.16 Videocamera CO ad alta risoluzione per la testa C&P da 12 segmenti, tipo 29 A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
450
6.16 Videocamera CO ad alta risoluzione per la testa
C&P da 12 segmenti, tipo 29
Articolo no. 00119779 Videocamera ad alta risoluzione, C&P12, digitale
6.16.1 Struttura
6

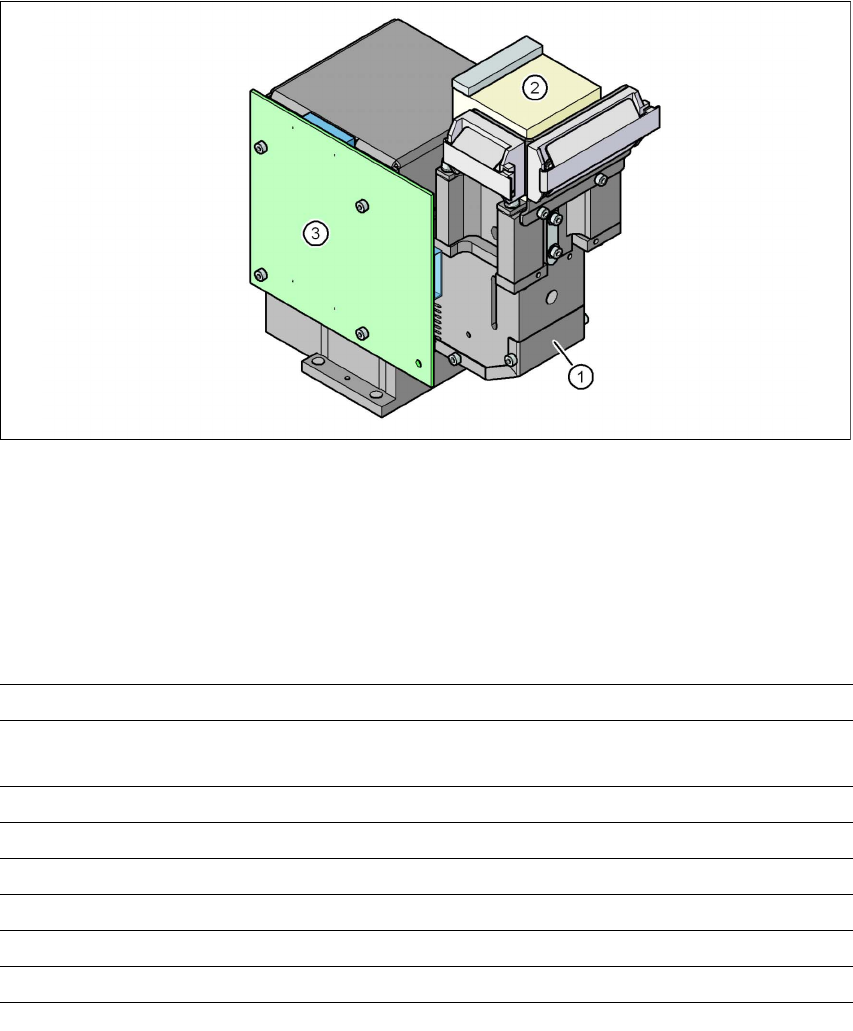

Fig. 6.16 - 1 Videocamera CO C&P, tipo 29, 27 x 27, digitale
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
6.16.2 Dati tecnici
6
Misure CO 0,3 x 0,3 mm² fino a 18,7 x 18,7 mm²
Gamma CO 0201
a
fino a 18,7 x 18,7 mm², Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO fino a SO32, DRAM
Reticolo min. piedini 0,3 mm
Larghezza min. piedini 0,15 mm
Reticolo min. Ball 0,25 mm
Diametro ball min. 0,14 mm
Campo visivo 32 x 32 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
a) Con il pacchetto 0201
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.17 Pacchetto 0201
Edizione 07/2008 IT
451
6.17 Pacchetto 0201
Articolo no. 00119720-xx Pacchetto 0201 per C&P12, serie X/D
Offriamo il pacchetto 0201 per la lavorazione di componenti 0201 con la testa Collect&Place a 12
segmenti.
Comprende:
– Videocamera CO C&P (tipo 29), 27 x 27, digitale, articolo no. 00119779
– Sensore CO per testa C&P a 12 segmenti, articolo no. 00118021
– 12 pipette, tipo 706/906 Vectra ceramica, articolo no. 00345031
6.18 Modulo laser di coplanarità
Articolo no. 00119719-xx Modulo di coplanarità, serie SIPLACE X/D
6.18.1 Indicazioni di sicurezza per il sensore del modulo di coplanarità
Il sensore funziona con un laser semiconduttore dalla lunghezza d'onda di 670 nm (visibile/rosso).
La potenza d'uscita ottica massima è 1 mW.
Il sensore è classificato nella classe di laser 2.
– Durante il funzionamento del sensore, rispettare assolutamente le relative norme in confor-
mità alla VDE 0837 sulla "Sicurezza delle radiazioni dei dispositivi laser" e la norma di pre-
venzione degli infortuni vigente in Germania "Radiazioni laser" (BGV B2).
– Rispettare inoltre la normativa di prevenzione degli infortuni del proprio paese!
Nel lato anteriore e posteriore della carcassa del sensore sono collocati i seguenti cartelli d'avver-
tenza:
6
Fig. 6.18 - 1 Contrassegno di classe laser 2 per il sensore
Il funzionamento del laser è visualizzato da un LED (vedi la sezione 6.18.6, pagina 455).
RAGGI LASER
NON FISSARE IL RAGGIO LASER
CLASSE DI LASER 2
