6.19 Modulo laser di coplanarità 3D
Articolo no. 00119919-xx Sensore di coplanarità 3D
6.19.1 Istruzioni di sicurezza
Sono valide le stesse indicazioni di sicurezza descritte per il modulo laser di coplanarità 2D nella
sezione 6.18
, pagina 451.
6.19.2 Descrizione
Il modulo laser di coplanarità 3D non opera più con una fonte di luce laser puntiforme ma con luce
laser lineare. Il processo di misurazione si basa sul principio di triangolazione (vedi Fig. 6.18 - 2
,
pagina 452
). In questo modo è possibile creare ed analizzare un profilo d'altezze di una disposi-
zione bidimensionale di allacciamenti CO, p.e. BGA, QFP ecc... L'analisi fornisce risultati sulla co-
planarità (piano d'appoggio) e colinearità (retta d'appoggio) di piedini CO o balls. Il modulo laser
di coplanarità 3D si può installare nei dispositivi automatici di montaggio SIPLACE X2 e X3.
6

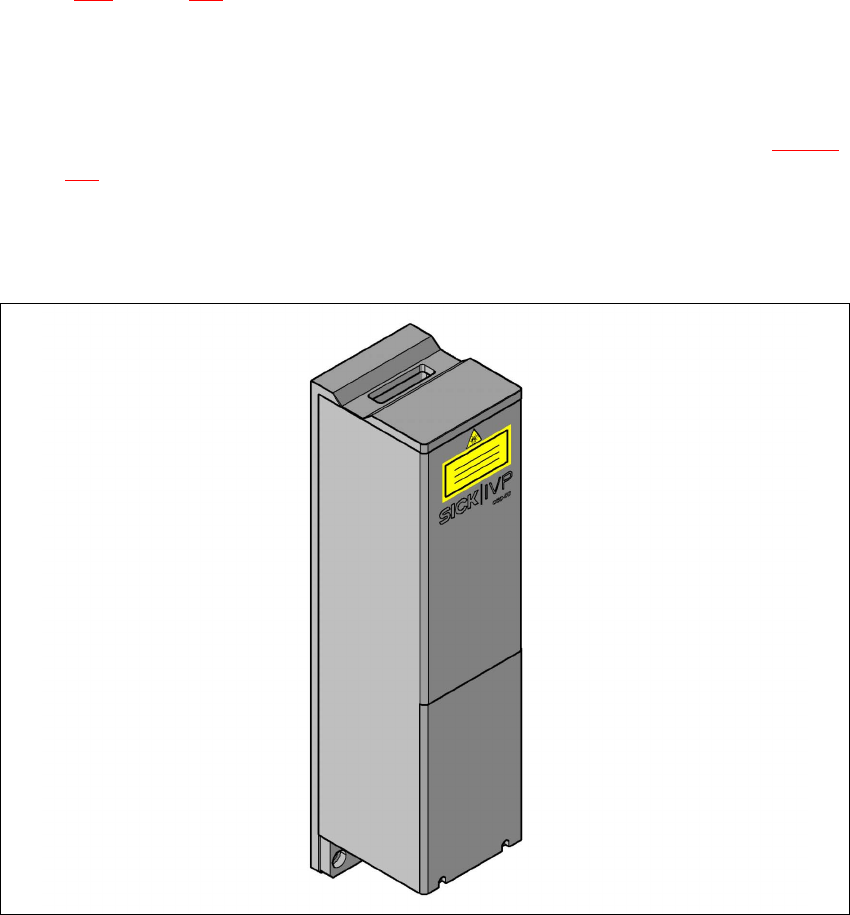

Fig. 6.19 - 1 Modulo laser di coplanarità 3D
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.19 Modulo laser di coplanarità 3D A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
458
6.19.3 Dati tecnici
6
6.19.4 Limiti
– Il riconoscimento dei piedini o dei ball può peggiorare se la superficie è ossidata o lucida.
– Non è possibile misurare i seguenti componenti: PLCC, SOJ, prese, Chip, Bare Die, Moul-
ded, Melf, ECV, DPack, CCGA, lamiere ricoperte, CO con allacciamenti solo nel lato inferiore
6.19.5 Istruzioni d'installazione
Osservare i seguenti punti quando s'installa il modulo laser di coplanarità 3D:
– Il modulo laser di coplanarità 3D si può installare solo in dispositivi automatici SIPLACE mu-
niti di unità dell'asse A364 e di box-PC. Non è possibile aggiungere successivamente l'unità
dell'asse A363 al dispositivo automatico.
Componenti QFP, SO, BGA, Gullwing, spina
Precisione
a
± 15 μm (3), ± 20 μm (4)
Dimensioni CO max. 50 x 50 mm²
Altezza CO max. 17 mm
Forme involucro BGA
Diametro ball min.
Reticolo min. dei ball
Numero min. dei ball
400 m
800 m
6
Forme involucro Gullwing
Larghezza min. piedini
b
Reticolo min. piedini
Numero min. piedini
300 m
500 m
5
Dimensioni massime prese 120 x 20 mm²
Prese (Gullwing)
Larghezza min. piedini
b
Reticolo min. piedini
Numero min. dei piedini
300 m
500 m
5
Tipo di testa di montaggio TwinHead
Classe di protezione laser
Sensore di coplanarità 3D
Dispositivo automatico di montaggio
3B
2
a) per ball/piedino
b) per larghezze più piccole dei piedini si prega di contattare il proprio responsabile prodotti locale
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.19 Modulo laser di coplanarità 3D
Edizione 07/2008 IT
459
– In ogni dispositivo automatico si può installare solo un modulo laser di coplanarità. Il modulo
laser di coplanarità 3D non si può quindi attivare insieme al modulo attuale (vedi la sezione
6.18
, pagina 451).
– Il modulo laser di coplanarità 3D si può installare solo nel posto 3.
– Il modulo laser di coplanarità 3D può essere messo in funzione solo con la TwinHead.
– Il modulo laser di coplanarità 3D non si può allestire se in quest'area di montaggio è installata
una testa Collect&Place.
6.19.6 Analizzatore
Un box-PC funge da analizzatore. È posizionato insieme al calcolatore di controllo ed il controller
di macchina nel lato di entrata.
6

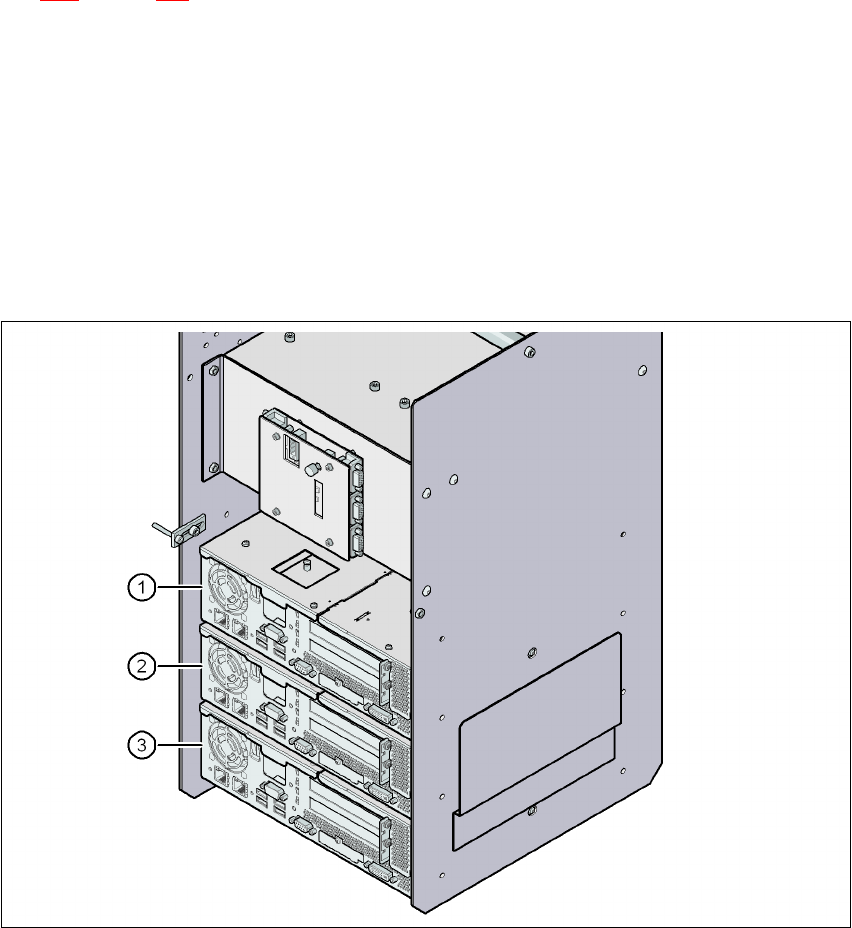

Fig. 6.19 - 2 Box-PC per il modulo laser di coplanarità 3D
(1) Calcolatore di comando
(2) Controller della macchina
(3) Analizzatore del modulo laser di coplanarità 3D
