6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X 6.20 Sollevatore Productivity SIPLACE A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 460 6.20 Sollevatore Pr oductivity SIPLACE Art. n. 0…
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.19 Modulo laser di coplanarità 3D
Edizione 07/2008 IT
459
– In ogni dispositivo automatico si può installare solo un modulo laser di coplanarità. Il modulo
laser di coplanarità 3D non si può quindi attivare insieme al modulo attuale (vedi la sezione
6.18
, pagina 451).
– Il modulo laser di coplanarità 3D si può installare solo nel posto 3.
– Il modulo laser di coplanarità 3D può essere messo in funzione solo con la TwinHead.
– Il modulo laser di coplanarità 3D non si può allestire se in quest'area di montaggio è installata
una testa Collect&Place.
6.19.6 Analizzatore
Un box-PC funge da analizzatore. È posizionato insieme al calcolatore di controllo ed il controller
di macchina nel lato di entrata.
6
Fig. 6.19 - 2 Box-PC per il modulo laser di coplanarità 3D
(1) Calcolatore di comando
(2) Controller della macchina
(3) Analizzatore del modulo laser di coplanarità 3D
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.20 Sollevatore Productivity SIPLACE A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
460
6.20 Sollevatore Productivity SIPLACE
Art. n. 00119314-xx Sollevatore Productivity trasporto doppio con percorso sotto il pavimento
Art. n. 00116325-xx Sollevatore Productivity HV-shuttle con nastro percorso d'emergenza
trasporto doppio
Art. n. 00116310-xx Sollevatore Productivity HV-shuttle con nastro percorso d'emergenza
trasporto singolo
Art. n. 00119316-xx Sollevatore Productivity trasporto singolo con percorso sotto il pavimento
Art. n. 00116326-xx Sollevatore Productivity V-shuttle con nastro percorso d'emergenza
trasporto singolo
Art. n. 00116316-xx Sollevatore Productivity pacchetto accessori 1 (1 x per ogni linea se si usa
un convogliatore di trasporto aperto senza rivestimento di sicurezza prima
o dopo un sollevatore Productivity SIPLACE
Art. n. 00116317-xx sollevatore Productivity pacchetto accessori 2 (1 x per ogni linea se si usa
un convogliatore di trasporto aperto con rivestimento di sicurezza prima o
dopo un sollevatore Productivity SIPLACE
Art. n. 00119635-xx sollevatore Productivity pacchetto accessori HF, serie X (per il collega-
mento al dispositivo automatico di montaggio nel circuito di sicurezza del
sollevatore Productivity SIPLACE)
6.20.1 Progetto del montaggio in parallelo
In generale le linee di montaggio sono disposte in serie e concatenate serialmente. Il programma
di montaggio procede sequenzialmente mentre i circuiti stampati vengono trasportati da una
macchina alla successiva. Ciò significa che il montaggio di un circuito stampato è distribuito in
diversi dispositivi automatici.
Nella concatenazione parallela, si riassumono i contenuti del montaggio di singoli dispositivi au-
tomatici. Diversi dispositivi automatici lavorano con lo stesso programma di montaggio. In una
macchina montano tutti i componenti che sono distribuiti in diversi dispositivi automatici nella la-
vorazione seriale. Se la capacità di un dispositivo automatico è soddisfatta, i circuiti stampati ven-
gono trasportati al dispositivo automatico successivo con lo stesso programma di montaggio e
vengono stampati. Questa combinazione di macchine con lo stesso contenuto di montaggio viene
definita gruppo o cluster.
6.20.2 Realizzazione del montaggio in parallelo
Poiché linee con dispositivi automatici disposti in parallelo occupano molti più posti, il progetto del
montaggio in parallelo è stato realizzato con trasporto sotto il pavimento e sollevatore orizzontale/
verticale (HV-shuttle). I dispositivi automatici sono sempre disposti in serie ma con le unità solle-
vatore ed i trasporti sotto il pavimento è possibile far funzionare la linea in parallelo. In questo
modo la compattezza delle linee SIPLACE rimane quasi invariata.
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.20 Sollevatore Productivity SIPLACE
Edizione 07/2008 IT
461
6

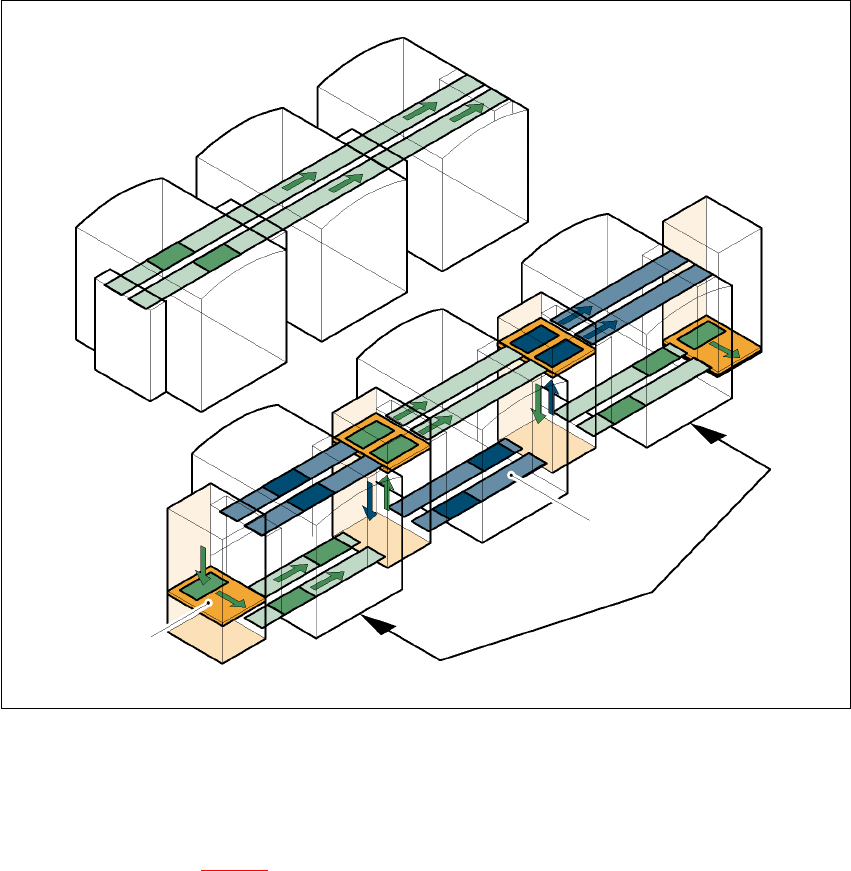

Fig. 6.20 - 1 Linee seriali e parallele in confronto
6.20.2.1 Trasporto sottopavimento
Due convogliatori di trasporto trasportano circuiti stampati vuoti o montati facendoli passare sotto
la macchina (vedi Fig. 6.20 - 1
). L'altezza CO massima dev'essere di 17 mm.
6.20.2.2 Sollevatore orizzontale/verticale (shuttle orizzontale/verticale)
Uno shuttle HV è disposto rispettivamente all'inizio di una linea, tra i dispositivi automatici ed alla
fine di una linea. Trasporta i circuiti stampati tra il piano sotto il pavimento e il piano di lavorazione
e tra le due tracce dei trasporti sotto il pavimento.
Linea seriale
Linea parallela
Trasporto sottopavi-
Gruppo (cluster)
Sollevatore oriz-
zontale/verticale
