6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.20 Sollevatore Productivity SIPLACE A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
462
6

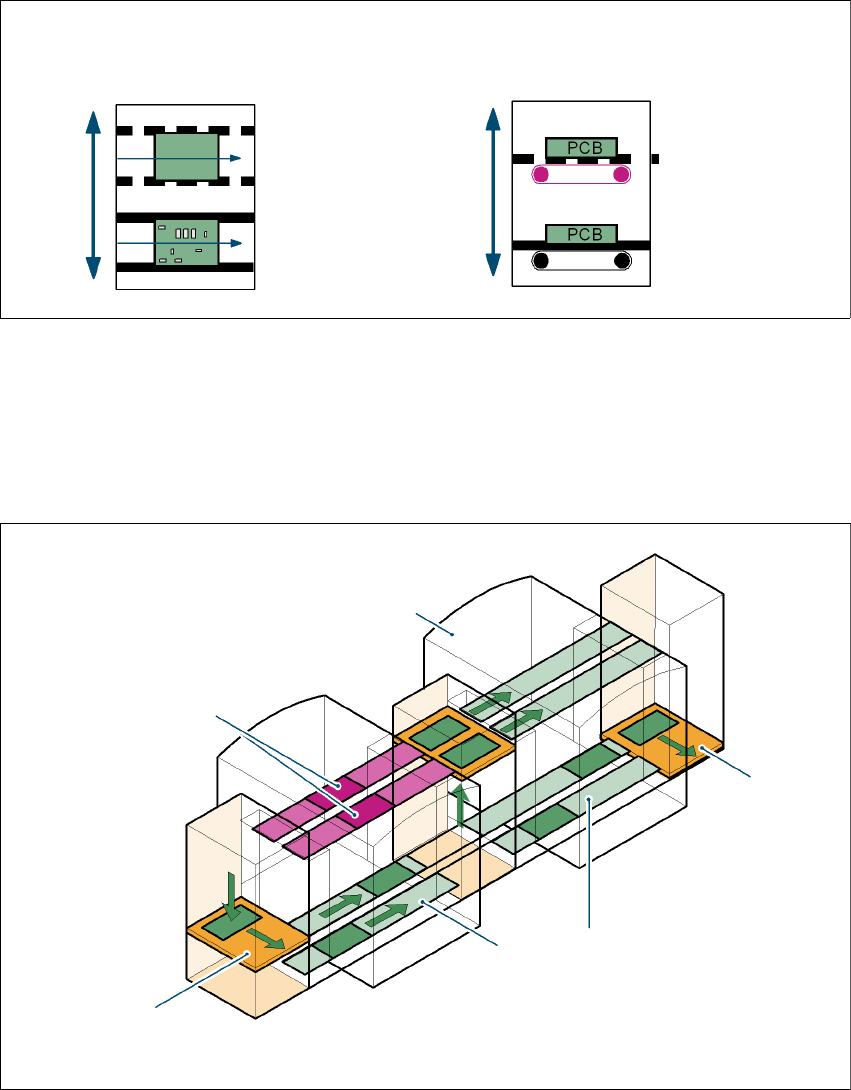

Fig. 6.20 - 2 Shuttle orizzontale/verticale (shuttle HV), sostituzione della traccia di trasporto e funzione sollevatore
6.20.3 Vantaggi del sollevatore Productivity
Con il sollevatore Productivity è possibile aumentare la produttività generale della linea date le
velocità maggiori di montaggio del dispositivo automatico all'interno della linea.
6
Fig. 6.20 - 3 Sollevatore Productivity, evitare tempi di inattività
6
Nelle linee concatenate in parallelo, singoli dispositivi automatici possono venire meno senza che
si arresti tutta la linea. È inoltre possibile l'accesso alle singole macchine mentre il resto della linea
continua a montare senza interruzione. Con la concatenazione si può aumentare il contenuto del
Trasporto orizzontale
Funzione sollevatore dello HV-shut-
tle
Trasporto verticale
Non montato
Montato
Piano di trasporto
standard
Piano di trasporto
sotto il pavimento
Sostituzione della traccia
di trasporto HV-shuttle
Percorso di trasporto CS
occupato col montaggio
Dispositivo automatico di
montaggio
Sollevatore oriz-
zontale e verticale
Trasporto sottopa-
vimento
Cambio di trac-
cia
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.20 Sollevatore Productivity SIPLACE
Edizione 07/2008 IT
463
montaggio di ogni stazione e minimizzare i tempi collaterali di trasporto. Ciò determina comples-
sivamente una potenza di montaggio della linea maggiore.
Ciò vale ad esempio per
– controlli dovuti al processo o funzionamento di prova,
– programmazione di fiducial CS, forme involucro o montaggi di prova,
– manutenzione o riparazioni,
– errori di comando come il taglio non in tempo di cinghie o la mancanza di componenti.
Un ulteriore vantaggio è che si può modificare a piacere la configurazione della linea col software
senza dovere cambiare le macchine.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.21 SIPLACE serie X Productivity Lane (XPL) A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
464
6.21 SIPLACE serie X Productivity Lane (XPL)
Articolo no. 00119970-xx SIPLACE serie X Productivity Lane
6.21.1 Istruzioni di sicurezza
AVVERTENZA
PERICOLO DI SCHIACCIAMENTO DELLE MANI
Il trasporto CS della Productivity Lane (vedi pos. 2 nella Fig. 6.22 - 1
, pagina 466) del SIPLACE
serie X continua anche se le cappe di protezione del dispositivo automatico SIPLACE sono
aperte.
→ Non inserire mai le mani nella traccia di trasporto in funzione della SIPLACE Productivity Lane.
→ Durante le operazioni di manutenzione e di assistenza, accertarsi di non danneggiare i circuiti
stampati su questa traccia di trasporto.
6.21.2 Descrizione
6
Fig. 6.21 - 1 SIPLACE serie X Productivity Lane (XPL)
(1) Traccia di trasporto 1 del trasporto doppio flessibile
(2) Traccia di trasporto 2 del trasporto doppio flessibile
(3) SIPLACE serie X Productivity Lane (XPL)
